製品説明
耐荷重300kgまでのリンク式エアーストッパーです。
製品画像
型式の選び方
ARST2型式
|
- |
200ストッパーブレード幅(PW)
･200 ･300 ･400 |
- |
C225ストッパーセンター(C)
|
- |
K450機幅(K)
・K450(最小)~1,000(最大) |
- |
A取付ブラケット
･A：[90 ･B：[120 ･C：[150 |
- |
W1ソレノイドバルブ
･W1 ･W2 ･W3 ･S1 ･S2 ･S3 |
- |
AS1オートスイッチ
・無記号 ・AS1 ・AS2 |
仕様

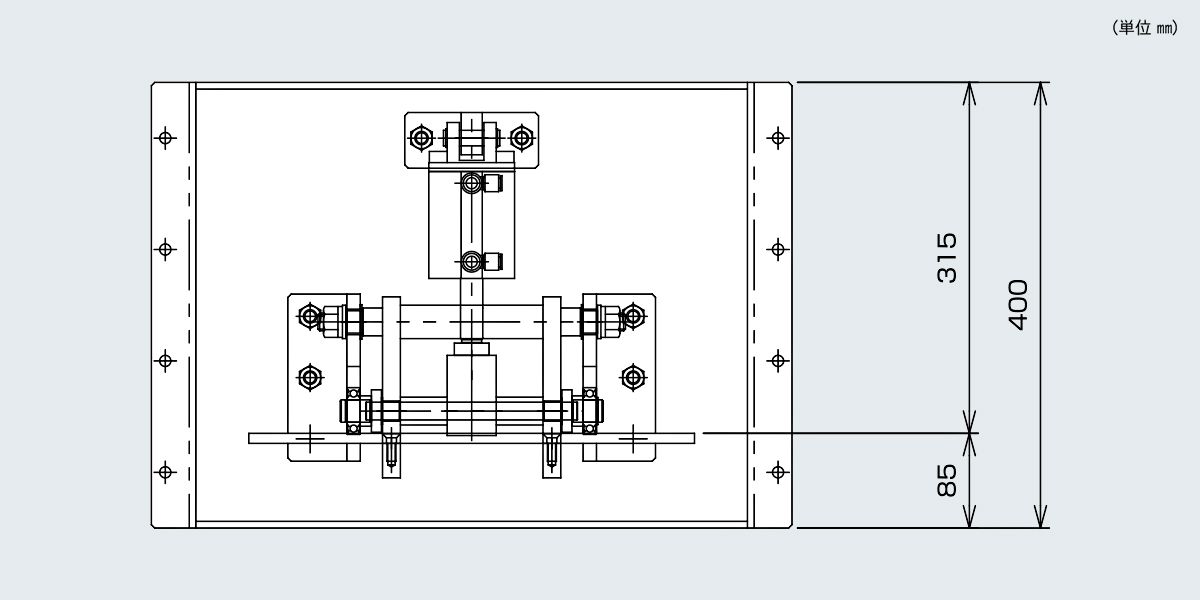

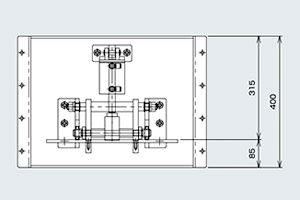

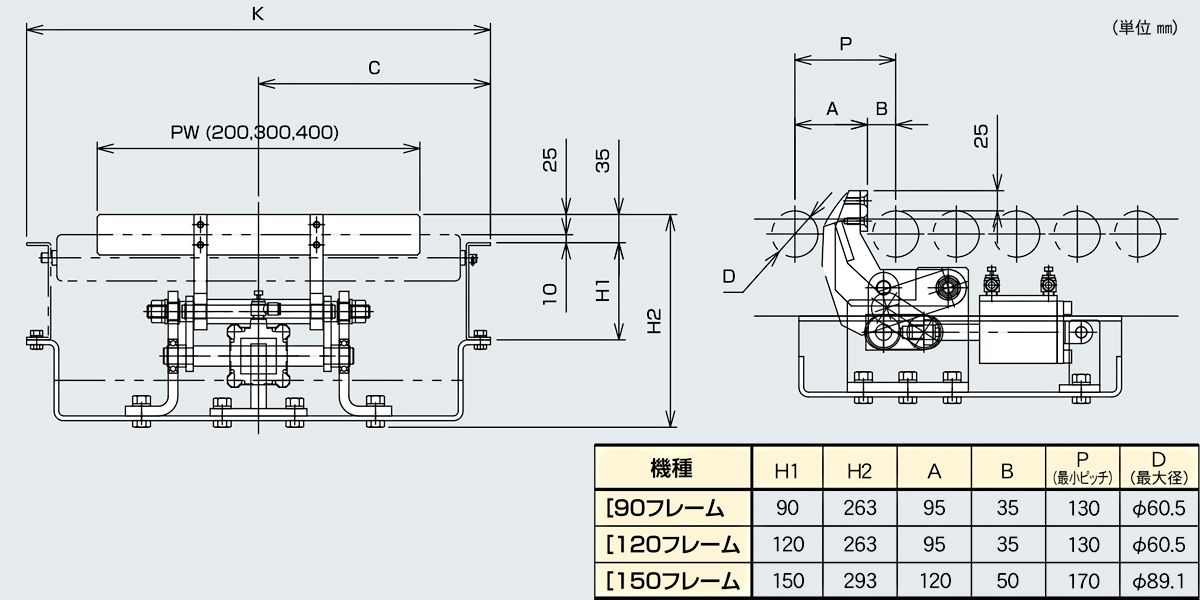

■図面
■仕様
| 型式 | ARST2 |
|---|---|
| 駆動方式 | エアーシリンダー方式 |
| ストッパープレート幅 | 200W・300W・400W |
| 取付けブラケット | ・A：［90 ・B：［120 ・C：［150 |
| ソレノイドバブル ２位置ダブル | ・無記号：不要 ・W1：AC100V用 ・W2：AC200V用 ・W3：DC24V用 |
| ソレノイドバブル ２位置シングル | ・無記号：不要 ・S1：AC100V用 ・S2：AC200V用 ・S3：DC24V用 |
| スイッチ | ・無記号：不要 ・AS1：1ヶ ・AS2：2ヶ （リレー・シーケンサー＜DC24V・AC100V＞いずれも使用可能） |
| 耐荷重 | 300㎏（搬送速度V＝MAX15m/min） |
| エアーシリンダー | Φ63（エアー圧0.4～0.8Mpa） |
・単位：㎜
