製品説明
耐荷重50㎏の電動シリンダーストッパーです。エアーストッパーの置き換えに最適です。

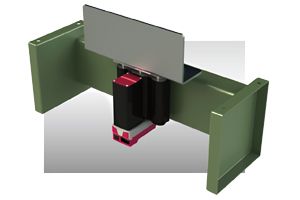

製品画像
AEST1
型式の選び方
AEST1型式
|
- |
200ストッパープレート（PW）
|
- |
C300C
|
- |
K575K
|
- |
A取付ブラケット
|
- |
S1コネクターケーブル
|
- |
Bブレーキ
|
- |
NM原点仕様
|
- |
PNP配線
|
- |
TMD2電源2系統仕様
|
- |
WAエンコーダー種類
|
- |
WL無線仕様
|
仕様

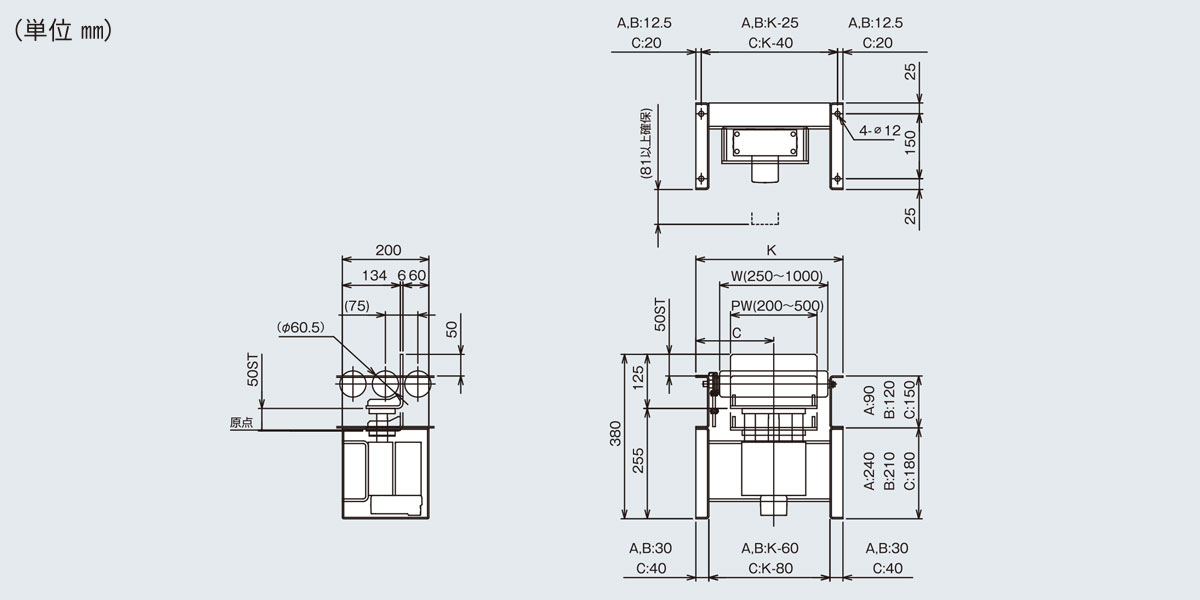

■図面
■仕様
| 型式 | AEST1 |
|---|---|
| ストッパープレート（PW） | 200～500 50とび |
| 適合ローラ幅（W） | PW+50以上とします |
| 取付ブラケット | 無記号：不要 A：[90フレーム用 B：[120フレーム用 C：[150フレーム用 |

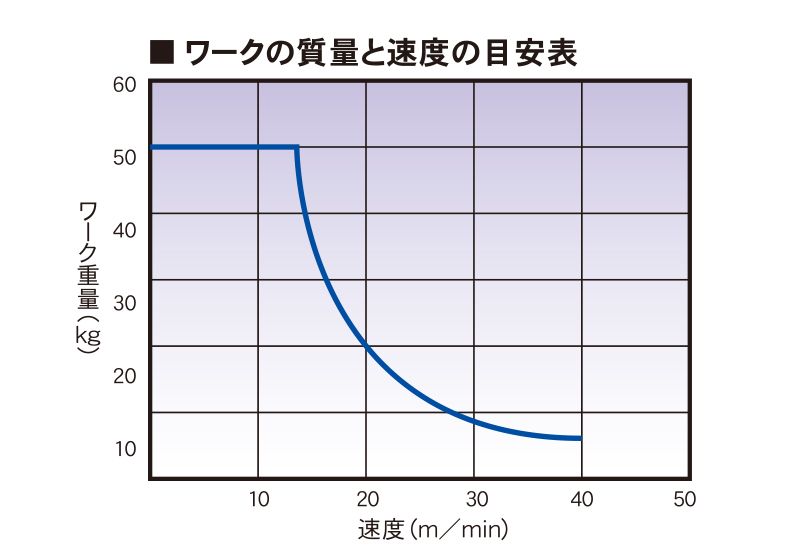

| 耐荷重 | 50㎏（速度10m/min時） |
| シリンダー | ❘A❘エレシリンダ― |
| 電源 | 24V 定格3.5A 最大4.2A 電線長さ10m以内 |
| 【オプション】 コネクターケーブル（m） | 無し：0 標準コネクタケーブル：1～10 4方向コネクターケーブル：S1~S10 ※コネクタケーブル無し：0の場合、端子台コネクタのみ付属となります。 |
| 【オプション】 ブレーキ | 無し：無記号 有り：B |
| 【オプション】 原点仕様 | 上昇端：無記号 下降端：NM |
| 【オプション】 配線 | 制御方式 NPN・PNP |
| 【オプション】 電源2系統仕様 | 無し：無記号 有り：TMD2 |
| 【オプション】 エンコーダー種類 | インクリメンタル：無記号 バッテリーレスアブソリュートエンコーダー：WA |
| 【オプション】 無線仕様 | 無し：無記号 無線通信仕様：WL 無線軸動作対応仕様：WL2 |
※単位：㎜
■その他
