製品説明
リターン側に取り付ける蛇行防止用のローラです。[A型押えリターンローラ]と同様、ベルトを中心に修正する役割があります。

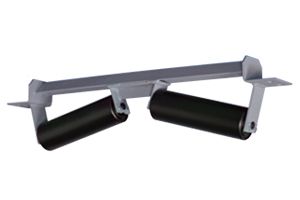

製品画像
型式の選び方
KVRPKVRP：V型押えリターンローラセット
KVRPB：V型押えリターンスタンドのみ |
- |
750ベルト巾
|
仕様

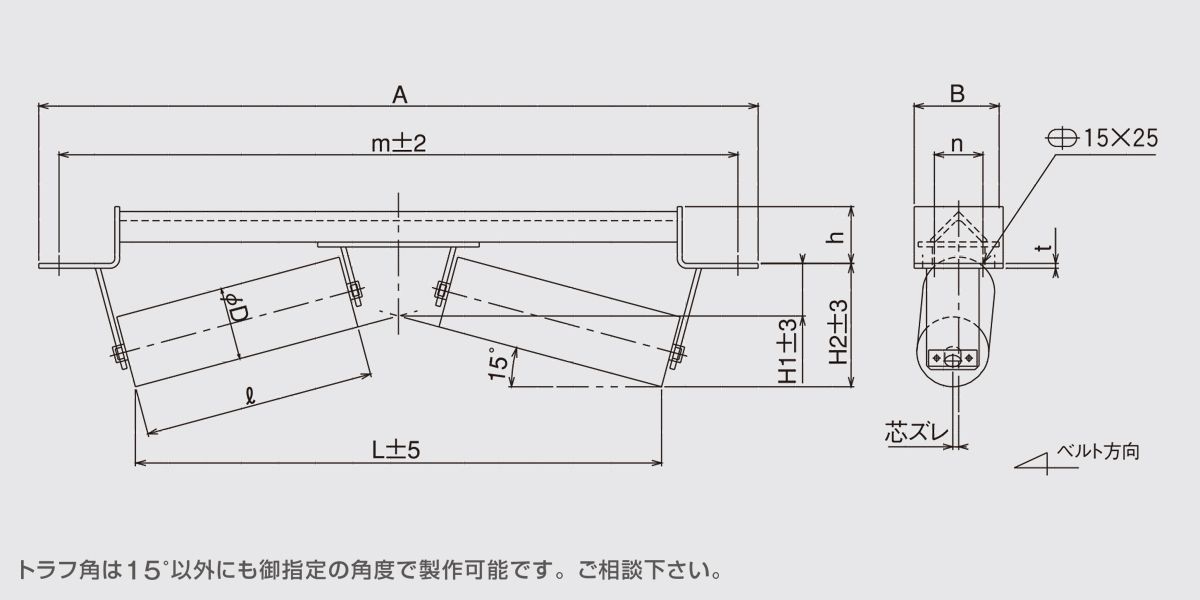

■図面
■仕様
| 型式 | KVRP-750 |
|---|---|
| ベルト巾 | 750 |
| D | 114.3 |
| ℓ | 365 |
| m | 1040 |
| A | 1090 |
| H1 | 67 |
| H2 | 161 |
| h | 116 |
| L | 809 |
| n | 60 |
| B | 110 |
| t | 6.0 |
| セット重量(㎏) | 20.0 |
| ブラケット(2枚分)重量(㎏) | 9.6 |
単位：㎜
