製品説明
リターン側に取り付ける蛇行防止用のローラです。[A型押えリターンローラ]と同様、ベルトを中心に修正する役割があります。

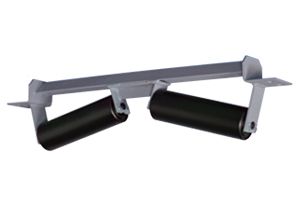

製品画像
型式の選び方
KVRPKVRP：V型押えリターンローラセット
KVRPB：V型押えリターンスタンドのみ |
- |
500ベルト巾
|
仕様

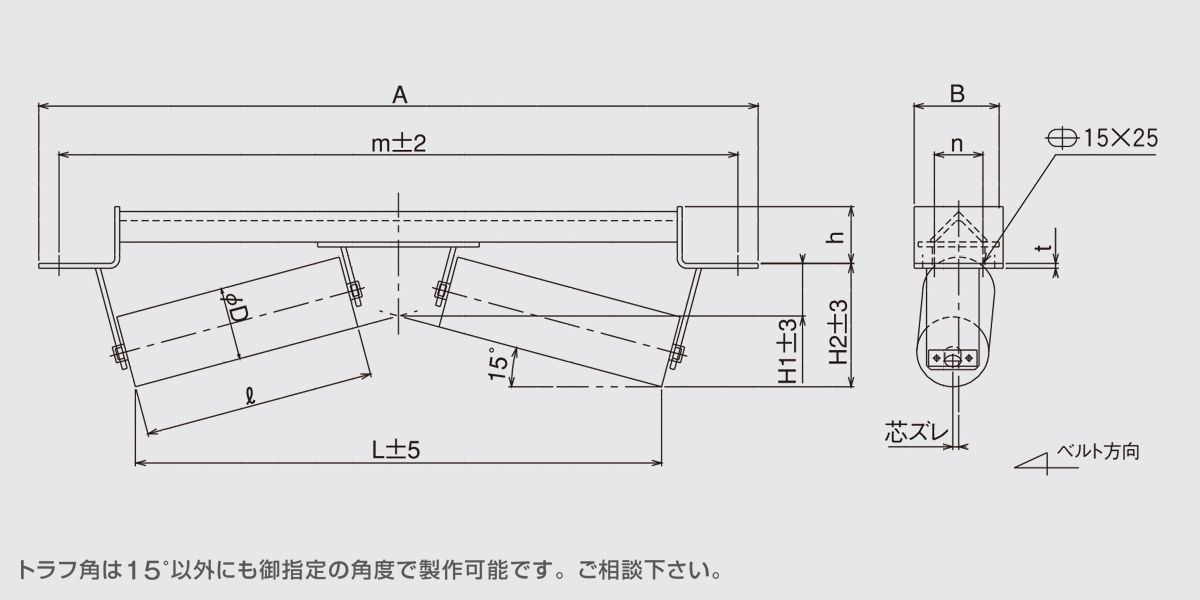

■図面
■仕様
| 型式 | KVRP-500 |
|---|---|
| ベルト巾 | 500 |
| D | 89.1 |
| ℓ | 235 |
| m | 740 |
| A | 790 |
| H1 | 78 |
| H2 | 139 |
| h | 70 |
| L | 555 |
| n | 60 |
| B | 110 |
| t | 6.0 |
| セット重量(㎏) | 11.7 |
| ブラケット(2枚分)重量(㎏) | 6.3 |
単位：㎜
■その他
