製品説明
リターン側に取り付ける蛇行防止用のローラです。[A型押えリターンローラ]と同様、ベルトを中心に修正する役割があります。

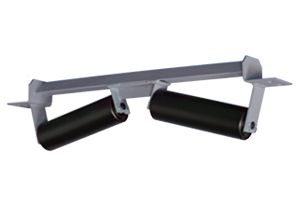

製品画像
型式の選び方
KVRPKVRP：V型押えリターンローラセット
KVRPB：V型押えリターンスタンドのみ |
- |
1200ベルト巾
|
仕様

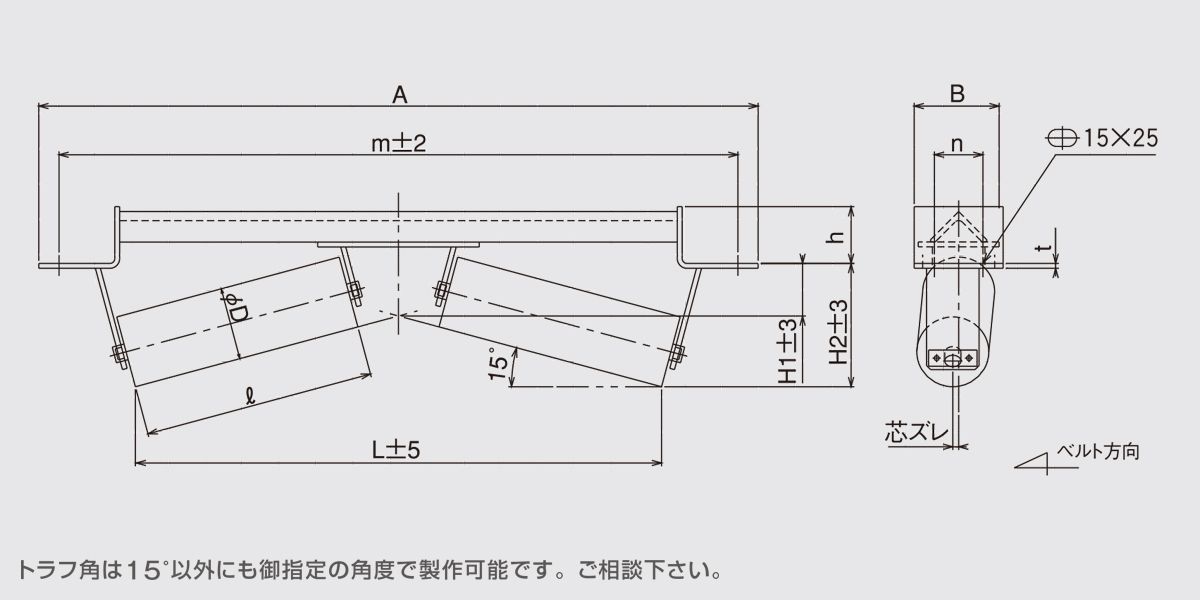

■図面

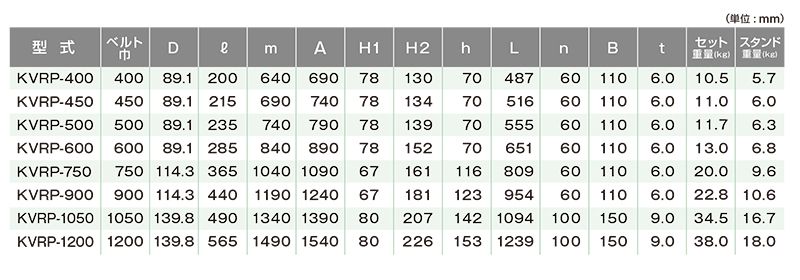

■仕様
| 型式 | KVRP-1200 |
|---|---|
| ベルト巾 | 1200 |
| D | 139.8 |
| ℓ | 565 |
| m | 1490 |
| A | 1540 |
| H1 | 80 |
| H2 | 226 |
| h | 153 |
| L | 1239 |
| n | 100 |
| B | 150 |
| t | 9.0 |
| セット重量(㎏) | 38.0 |
| ブラケット(2枚分)重量(㎏) | 18.0 |
単位：㎜
■その他
