製品説明
リターン側に取り付ける蛇行防止用のローラです。[A型押えリターンローラ]と同様、ベルトを中心に修正する役割があります。

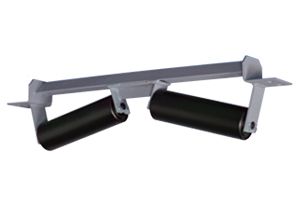

製品画像
型式の選び方
KVRPKVRP：V型押えリターンローラセット
KVRPB：V型押えリターンスタンドのみ |
- |
1050ベルト巾
|
仕様

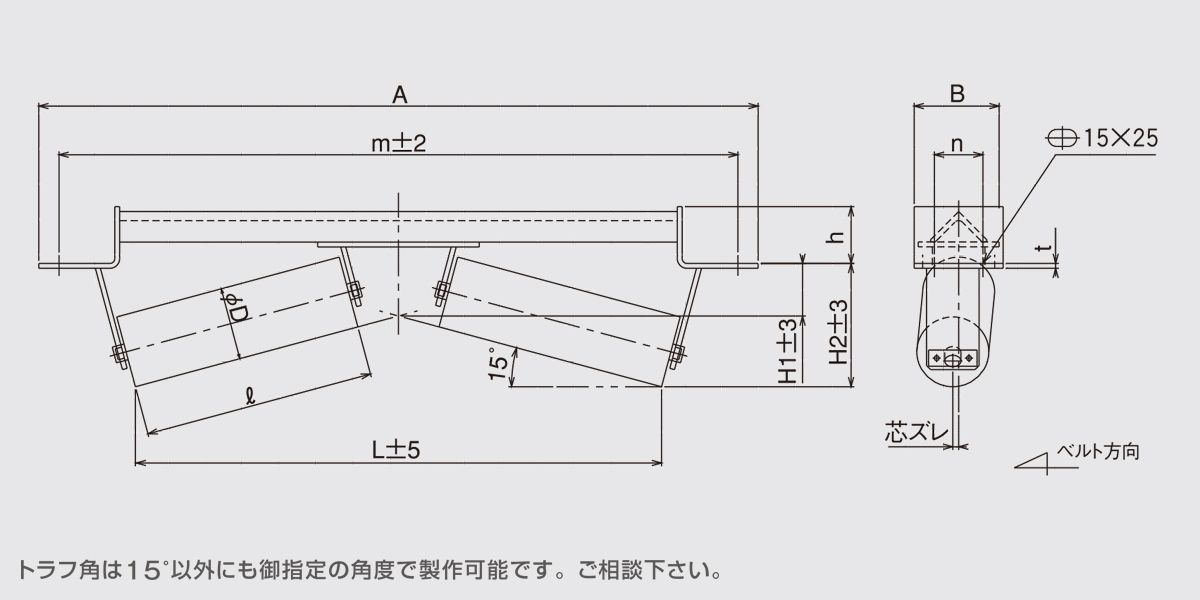

■図面
■仕様
| 型式 | KVRP-1050 |
|---|---|
| ベルト巾 | 1050 |
| D | 139.8 |
| ℓ | 490 |
| m | 1340 |
| A | 1390 |
| H1 | 80 |
| H2 | 207 |
| h | 142 |
| L | 1094 |
| n | 100 |
| B | 150 |
| t | 9.0 |
| セット重量(㎏) | 34.5 |
| ブラケット(2枚分)重量(㎏) | 16.7 |
単位：㎜
■その他
