製品説明
ベルトコンベヤのリターン側に取り付ける必要不可欠なローラです。
ベルトを支えながら回転します。リターン側は搬送物の汚れによるパイプの摩耗・変形等が起こりやすくベルト蛇行が生じやすい為、取付けの際はスパイラルリターンローラ、ベルトクリーナーの併設をお勧めいたします。
ベルトを支えながら回転します。リターン側は搬送物の汚れによるパイプの摩耗・変形等が起こりやすくベルト蛇行が生じやすい為、取付けの際はスパイラルリターンローラ、ベルトクリーナーの併設をお勧めいたします。

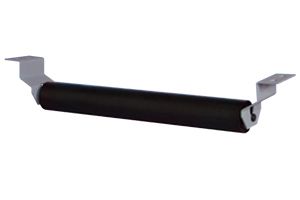

製品画像
型式の選び方
KRKR:リターンローラセット
RH：リターン用ブラケットのみ |
- |
500ベルト巾
|
仕様

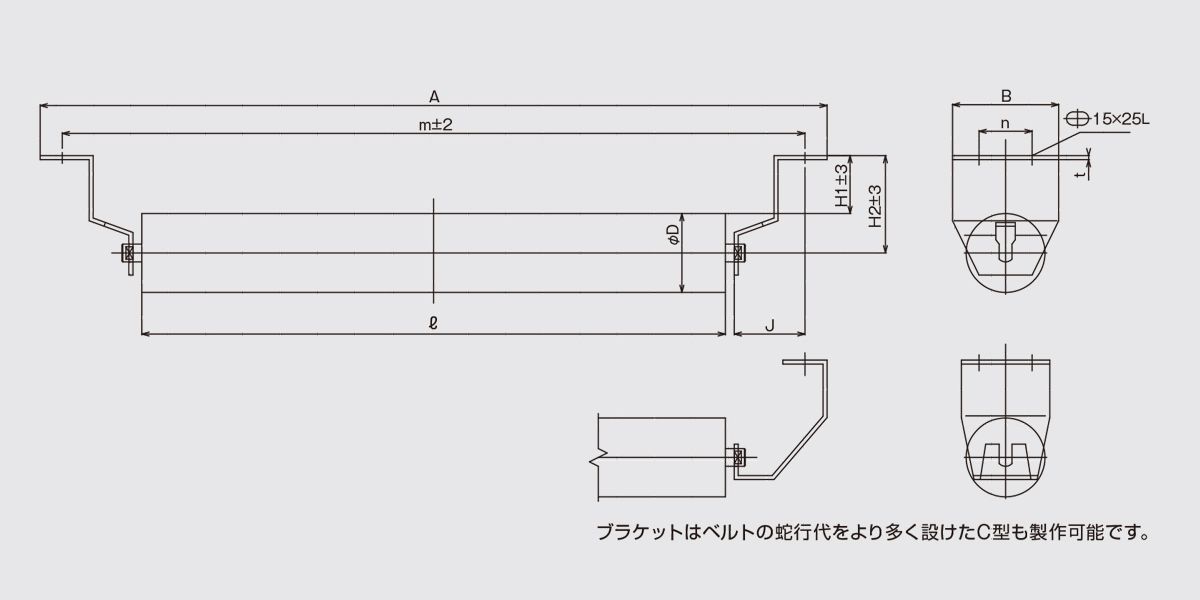

■図面
■仕様
| 型式 | KR-500 |
|---|---|
| ベルト巾 | 500 |
| D | 89.1 |
| ℓ | 560 |
| m | 740 |
| A | 790 |
| H1 | 65 |
| H2 | 110 |
| J | 80 |
| ｎ | 60 |
| B | 120 |
| ｔ | 4.5 |
| セット重量(㎏) | 7.0 |
| ブラケット(2枚分)重量(㎏) | 1.4 |
単位：㎜
KRブラケット重量は左右2枚分の重量になります。
KRブラケット重量は左右2枚分の重量になります。
