製品説明
リターン側に取り付ける蛇行防止用のローラです。
自動調芯キャリヤローラと同じ原理でベルトを押し戻す役割があります。
自動調芯キャリヤローラと同じ原理でベルトを押し戻す役割があります。

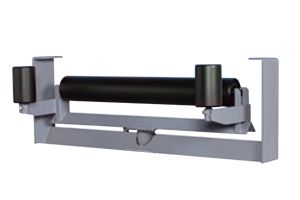

製品画像
型式の選び方
KARKAR:自動調芯リターンローラセット
KARB：自動調芯リターンスタンドのみ |
- |
500ベルト巾
|
仕様

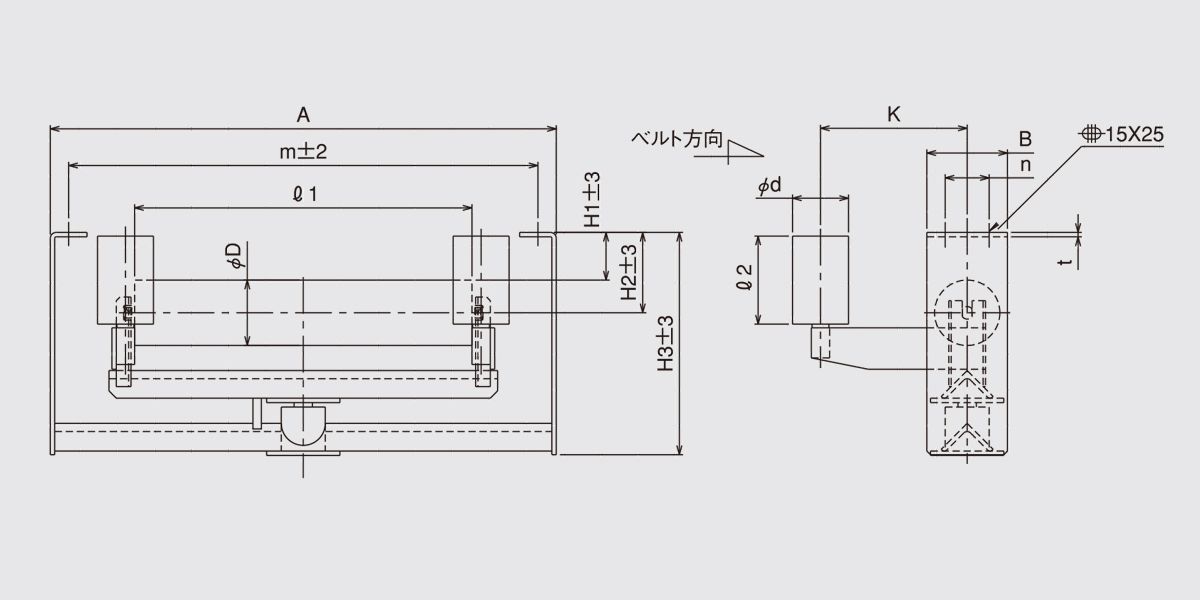

■図面
■仕様
| 型式 | KAR-500 |
|---|---|
| ベルト巾 | 500 |
| D | 89.1 |
| ℓ1 | 560 |
| d | 76.3 |
| ℓ2 | 120 |
| m | 740 |
| A | 790 |
| H1 | 65 |
| H2 | 110 |
| H3 | 303 |
| K | 200 |
| n | 60 |
| B | 110 |
| t | 6.0 |
| セット重量(㎏) | 22.4 |
| ブラケット(2枚分)重量(㎏) | 14.2 |
単位：㎜
