製品説明
リターン側に取り付ける蛇行防止用のローラです。
自動調芯キャリヤローラと同じ原理でベルトを押し戻す役割があります。
自動調芯キャリヤローラと同じ原理でベルトを押し戻す役割があります。

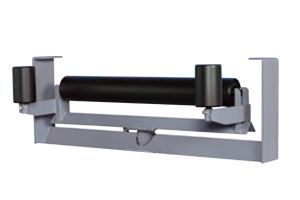

製品画像
型式の選び方
KARKAR:自動調芯リターンローラセット
KARB：自動調芯リターンスタンドのみ |
- |
1050ベルト巾
|
仕様

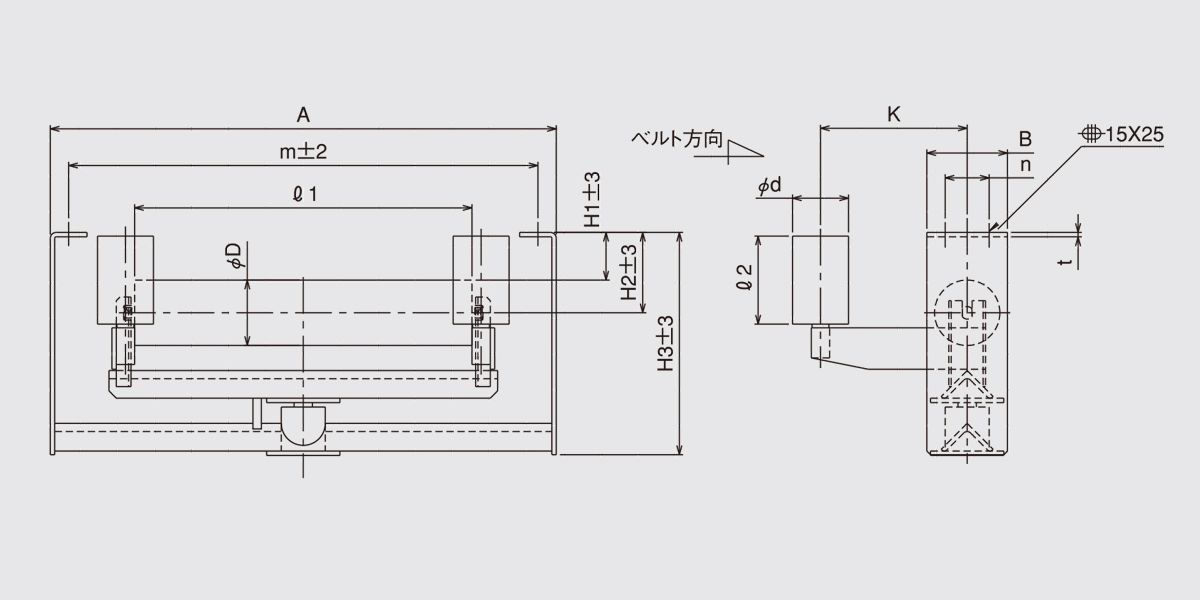

■図面
■仕様
| 型式 | KAR-1050 |
|---|---|
| ベルト巾 | 1050 |
| D | 139.8 |
| ℓ1 | 1150 |
| d | 89.1 |
| ℓ2 | 150 |
| m | 1340 |
| A | 1400 |
| H1 | 60 |
| H2 | 130 |
| H3 | 366 |
| K | 240 |
| n | 100 |
| B | 150 |
| t | 9.0 |
| セット重量(㎏) | 57.0 |
| ブラケット(2枚分)重量(㎏) | 35.0 |
単位：㎜
