製品説明
キャリヤ側に取り付ける蛇行防止用のローラです。
コンベヤ稼働中に蛇行したベルトが両端のガイドローラに当たることでベルトを中心に押し戻す役割があります。
トラフ角30°
コンベヤ稼働中に蛇行したベルトが両端のガイドローラに当たることでベルトを中心に押し戻す役割があります。
トラフ角30°

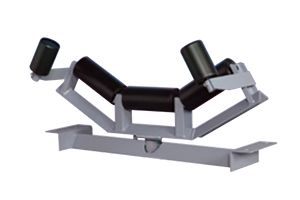

製品画像
型式の選び方
KACKAC:自動調芯キャリヤローラセット
KACB：自動調芯キャリヤスタンド |
- |
330■三槽トラフ角
・320：トラフ角20° ・330：トラフ角30° ・345：トラフ角45° |
- |
600ベルト巾
|
仕様

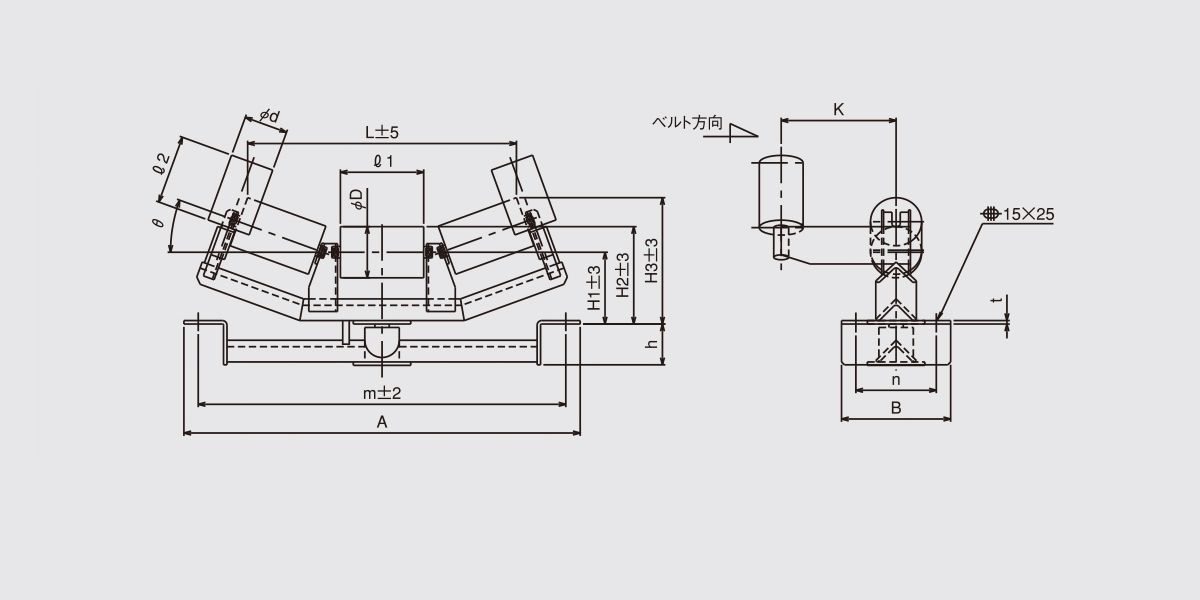

■図面
■仕様
| 型式 | KAC-330-600 |
|---|---|
| ベルト巾 | 600 |
| D | 89.1 |
| ℓ1 | 210 |
| d | 76.3 |
| ℓ2 | 120 |
| m | 840 |
| A | 890 |
| H1 | 140 |
| H2 | 185 |
| H3 | 290 |
| L | 614 |
| h | 71 |
| K | 200 |
| n | 150 |
| B | 200 |
| t | 6.0 |
| セット重量(kg） | 25.3 |
| スタンド重量（kg） | 15.5 |
単位：㎜
