製品説明
キャリヤ側に取り付ける蛇行防止用のローラです。
コンベヤ稼働中に蛇行したベルトが両端のガイドローラに当たることでベルトを中心に押し戻す役割があります。
トラフ角20°
コンベヤ稼働中に蛇行したベルトが両端のガイドローラに当たることでベルトを中心に押し戻す役割があります。
トラフ角20°

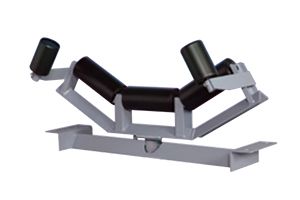

製品画像
型式の選び方
KACKAC:自動調芯キャリヤローラセット
KACB：自動調芯キャリヤスタンド |
- |
320■三槽トラフ角
・320：トラフ角20° ・330：トラフ角30° ・345：トラフ角45° |
- |
750ベルト巾
|
仕様

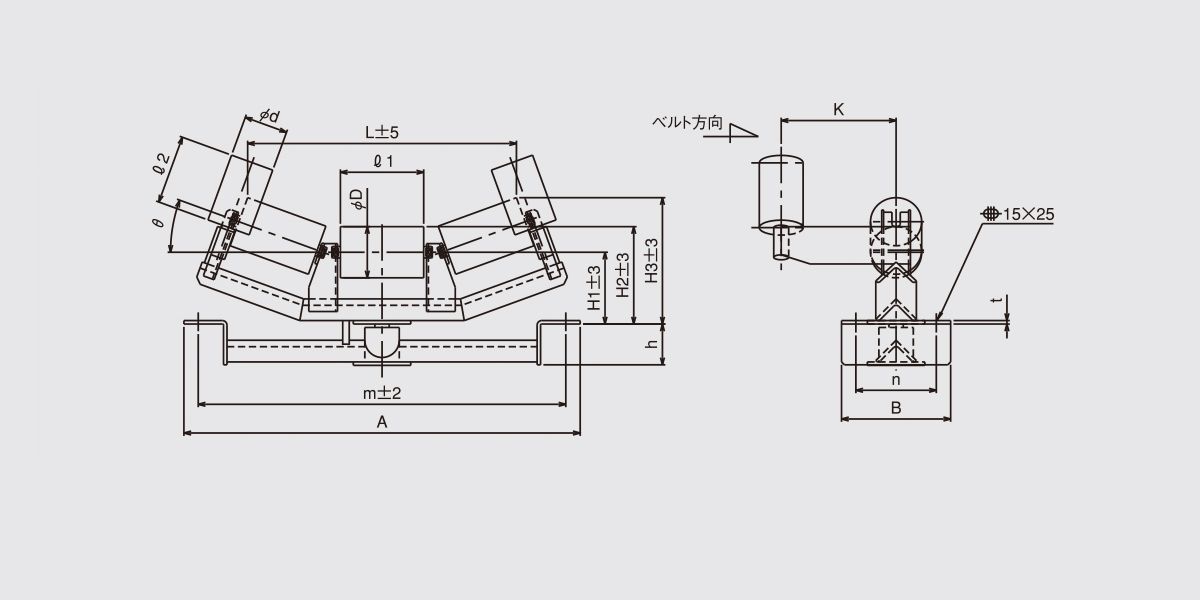

■図面
■仕様
| 型式 | KAC-320-750 |
|---|---|
| ベルト巾 | 750 |
| D | 114.3 |
| ℓ1 | 265 |
| d | 76.3 |
| ℓ2 | 120 |
| m | 1040 |
| A | 1090 |
| H1 | 150 |
| H2 | 207 |
| H3 | 298 |
| L | 813 |
| h | 71 |
| K | 200 |
| n | 160 |
| B | 210 |
| t | 6.0 |
| セット重量(kg） | 33.8 |
| スタンド重量（kg） | 19.8 |
単位：㎜
