製品説明
■準標準機種（低床タイプ） カムリフター TMCLシリーズ
■シンプルな構造でコンパクト化を実現。重量物の方向転換が可能です。
■特徴：実負荷時でもテーブルの沈みこみがありません。
■使用例：コンパクトなサイズを活かし、搬送高さの低い直角方向転換を実現。
■積載荷重：750kg
■シンプルな構造でコンパクト化を実現。重量物の方向転換が可能です。
■特徴：実負荷時でもテーブルの沈みこみがありません。
■使用例：コンパクトなサイズを活かし、搬送高さの低い直角方向転換を実現。
■積載荷重：750kg
製品画像

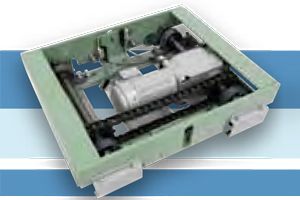

100万回テストで耐久性を実証。(実負荷)

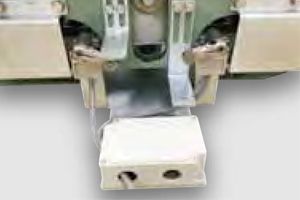

リミットスイッチ・中継BOX付(オプション)

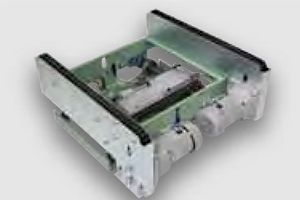

チェーンコンベヤ搭載型(オプション)

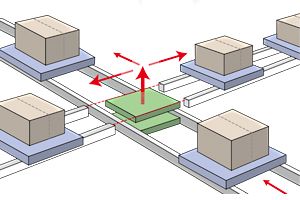

使用例：コンパクトなサイズを活かし、搬送高さの低い直角方向転換を実現。
型式の選び方
TMCMAX-TMCシリーズ
|
- |
L準標準機種
低床タイプ |
- |
07積載荷重
・07：750kg |
- |
07ストローク
・07：70mm |
仕様

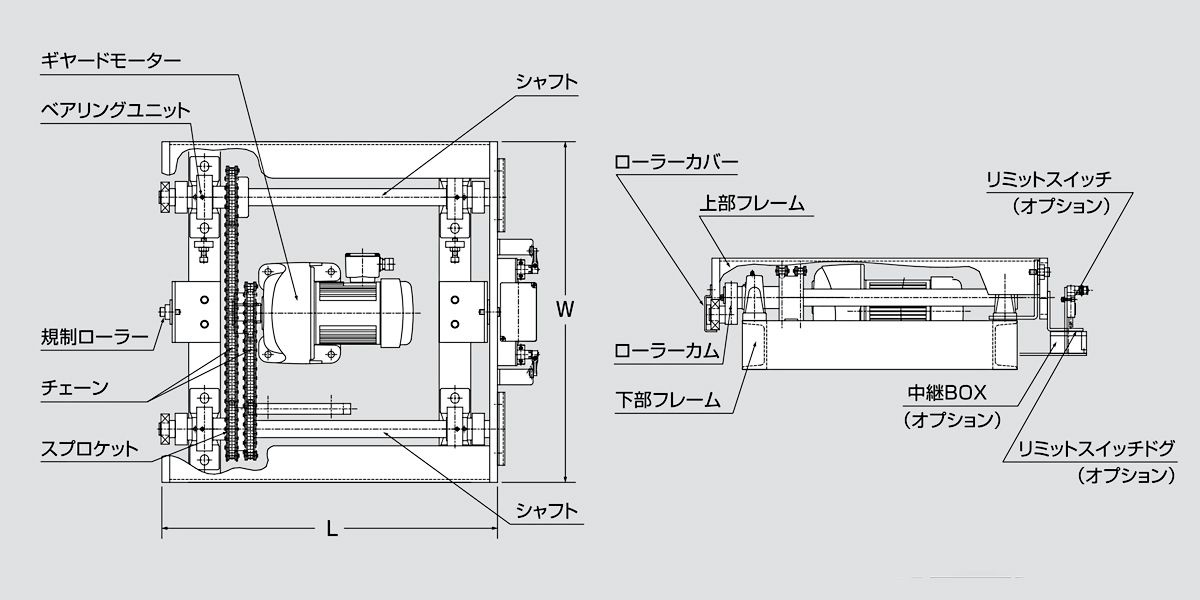

■図面

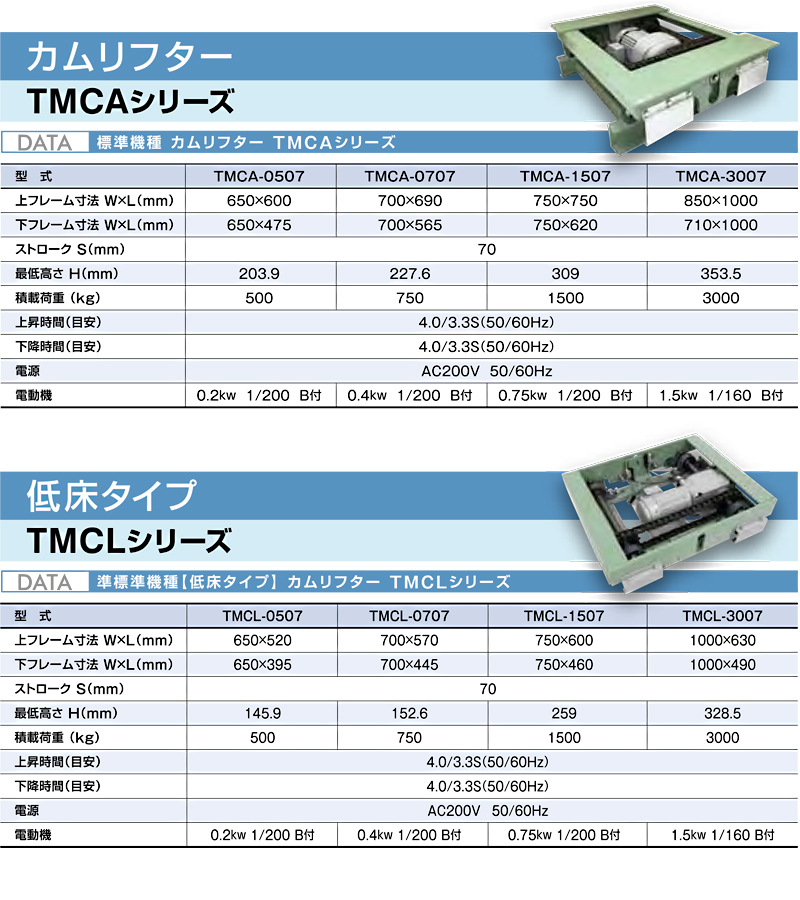

■仕様
| 型式 | TMCL-0707 |
|---|---|
| 上フレーム寸法 W×L（mm） |
700×570 |
| 下フレーム寸法 W×L（mm） |
700×445 |
| ストローク S（mm） |
70 |
| 最低高さ H（mm） |
152.6 |
| 積載荷重（kg） | 750 |
| 上昇時間（目安） | 4.0/3.3S（50/60HZ) |
| 下降時間（目安） | 4.0/3.3S（50/60HZ) |
| 電源 | AC200V 50/60HZ |
| 電動機 | 0.4KW 1/200 B付 |
■その他
ダウンロード
TMCL-0707
