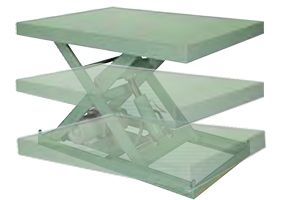

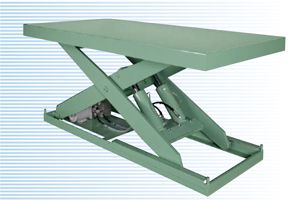

THD1-1512A　製品イメージ画像　　 油圧昇降式リフター　MAX-TH
テーブルリフター > 油圧昇降式リフター　MAX-TH
THD1-1512A

積載荷重：1500kg

製品説明
■コンパクト設計でどこでもマッチ。垂直方向の搬送のみならず、作業の効率化を実現する「テーブルリフター」。
■油圧式タイプ
■積載荷重：1500kg
■ストローク：1250mm
製品画像
型式の選び方
TH
MAX-Tシリーズ
油圧昇降式Lifter
-
1
段数表示
1：1段
-
15
積載荷重
15：1500㎏
-
12
ストローク
12：1250㎜
-
A
フレームサイズ
A：標準
B：幅広
C：横型
無記号：フレームサイズ変更
-
X
特型
無記号：標準
X：特型
-
01
テーブルサイズ
01：小
02：中
03：大
無記号：特殊仕様
-
L
上昇速度
H：High
L：Low
無記号：特殊仕様
-
MG
塗装色
MG：メジャーグリーン
BL：ブルー
GR：グレー
無記号：指定色
-
F
スイッチ
F：フットスイッチ
B：2点押釦スイッチ
無記号：リード線流し
-
200
ソレノイドバルブ電圧
200：200V（標準）
100：AC100V
24：DC24V
※電圧変更はオプション
-
□□□

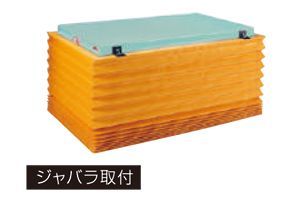

オプション

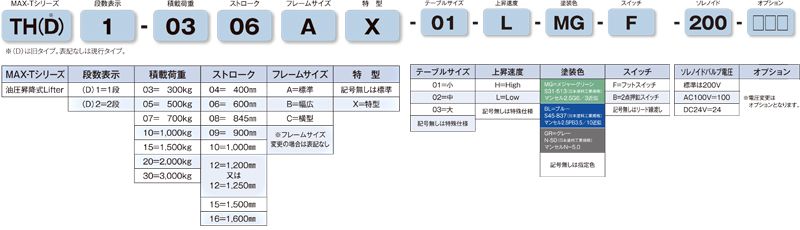

THD1-1512A　型式の見方　 油圧昇降式リフター　MAX-TH

↑PAGE　TOP
仕様

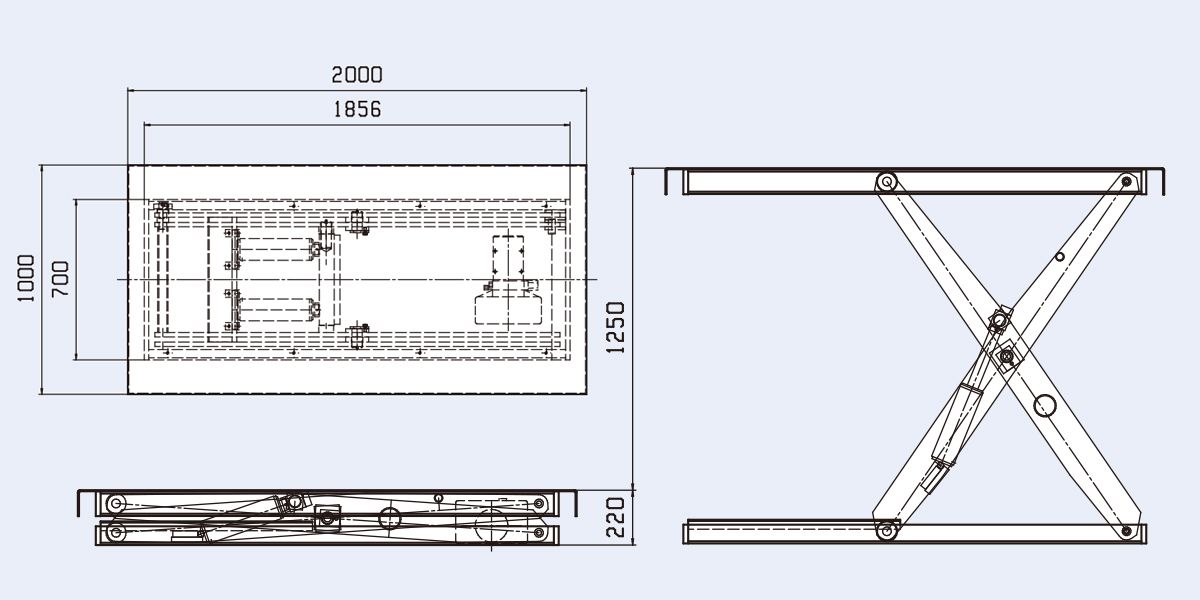

■図面



■仕様

型式 THD1-1512A
積載荷重 1500 kg
ストローク（mm） 1250
アーム段数 1段
最低高さ（mm） 220
最高高さ（mm） 1470
電 源 A：三相200V
モーター出力（KW） L：0.7
H：1.13
上昇時間（Sec）
50HZ/60HZ		 L:47/39
H:32/27
シリンダー φ80×230st×2本

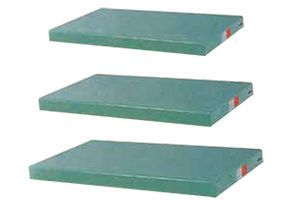

テーブル寸法L（mm） 2000
テーブル寸法W（mm） 01：800
02：900
03：1000
自重目安（kg） 01：441
02：453
03：469
塗装色 MG：メジャーグリーン
BL：ブルー
GR：グレー
操 作 F：フットスイッチ
B：19点押釦
無記号：リード線渡し

■その他

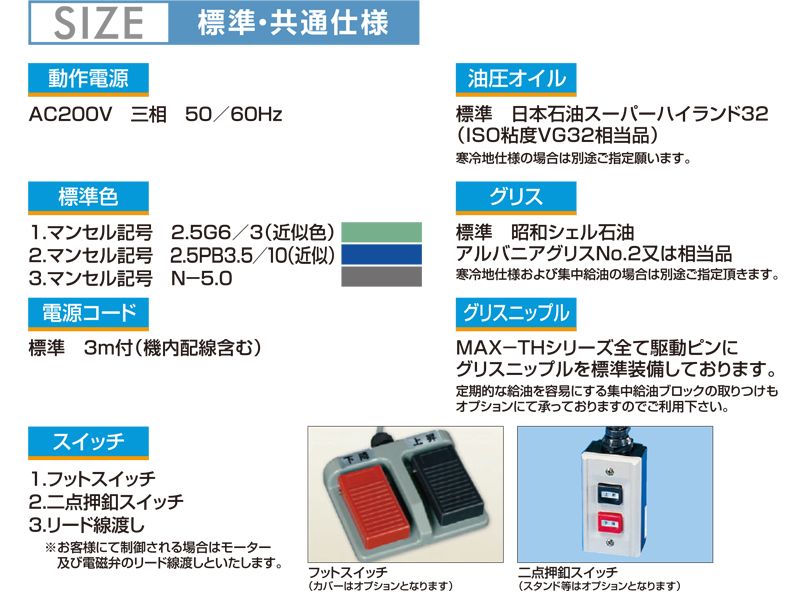

THD1-1512A　MAX-TXの標準・共通仕様　 油圧昇降式リフター　MAX-TH

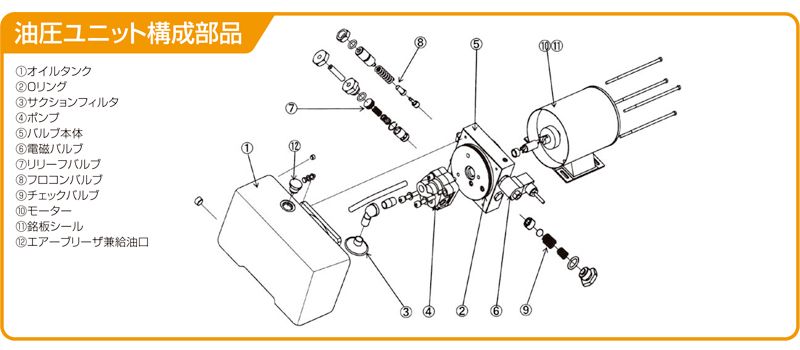

THD1-1512A　油圧ユニット構成部品　 油圧昇降式リフター　MAX-TH

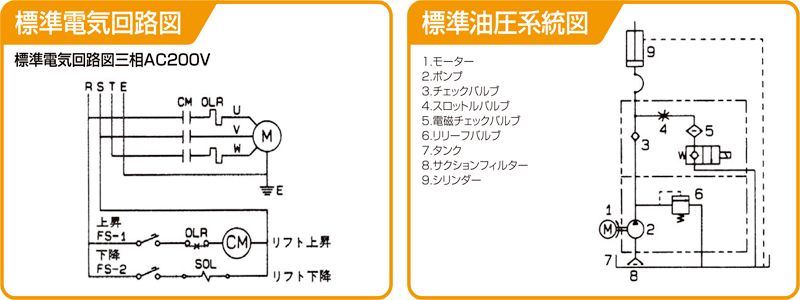

THD1-1512A　 標準電気回路図　標準油圧系統図　油圧昇降式リフター　MAX-TH

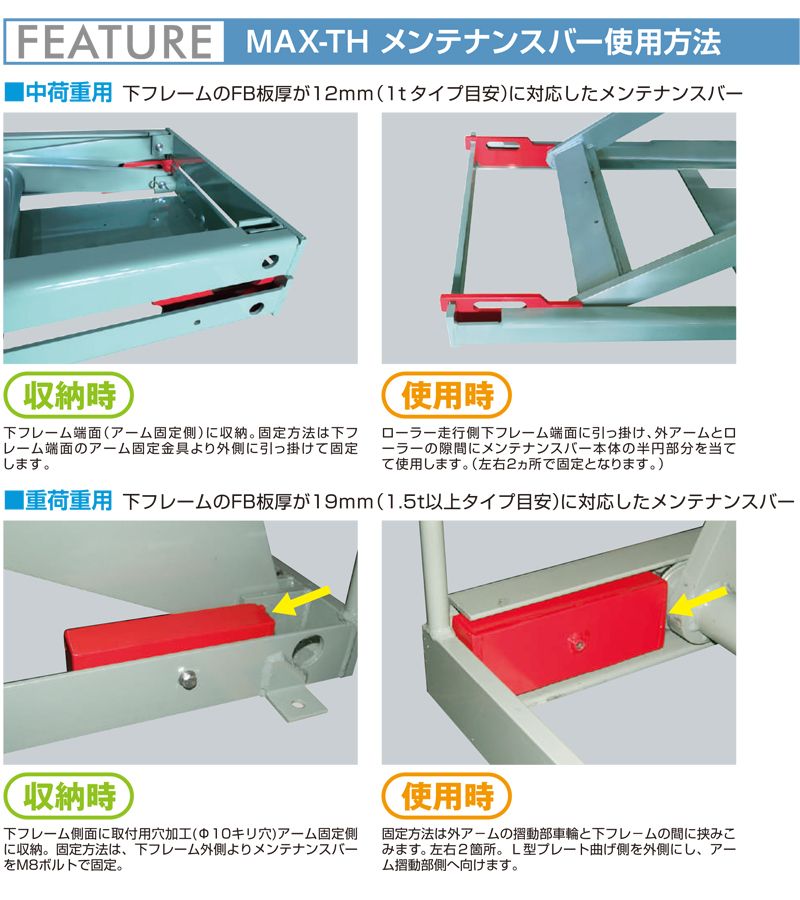

THD1-1512A　 メンテナンスバー使用方法　油圧昇降式リフター　MAX-TH

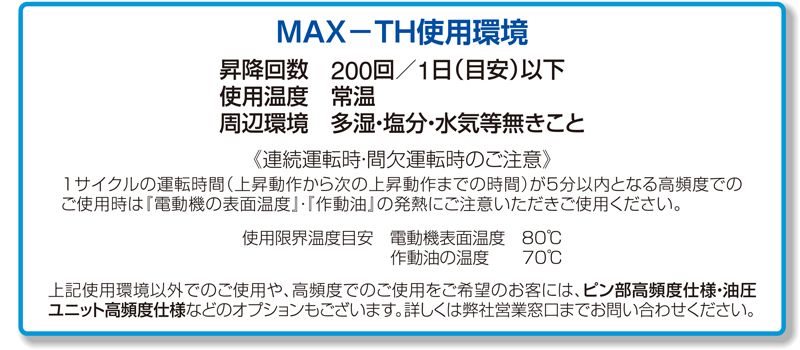

THD1-1512A　 使用環境　油圧昇降式リフター　MAX-TH
