製品説明
■コンパクト設計でどこでもマッチ。垂直方向の搬送のみならず、作業の効率化を実現する「テーブルリフター」。
■油圧式タイプ
■積載荷重：1500kg
■ストローク：1000mm
■油圧式タイプ
■積載荷重：1500kg
■ストローク：1000mm

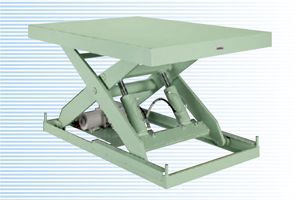

製品画像
※写真はイメージです。

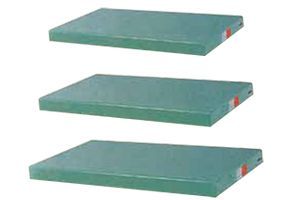

1つのフレームに対して3サイズのテーブルが選択可能になりました。

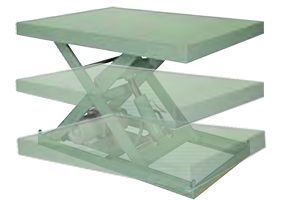

ワークに合わせ2タイプの上昇スピードが選択可能になりました。しかも全てユニット内蔵タイプです。

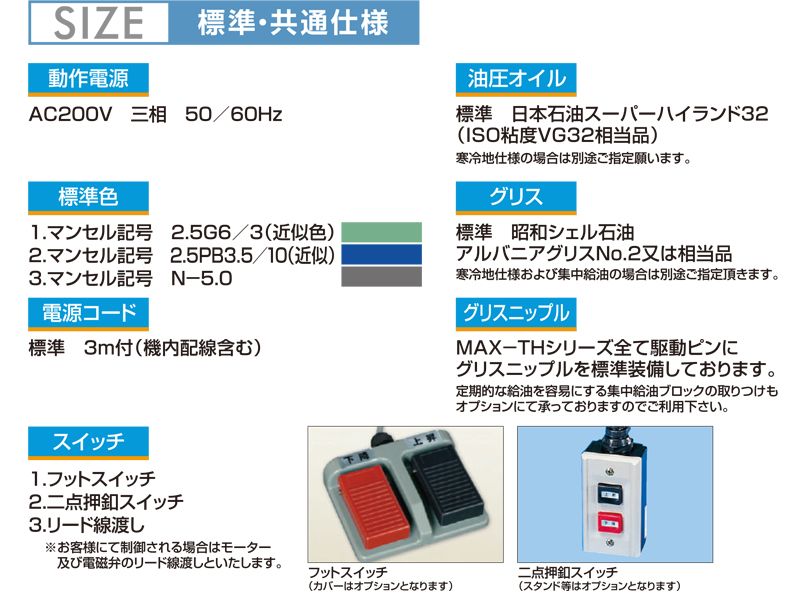

塗装色：MG
メジャーグリーン
S31-513（日本塗料工業規格）
マンセル2.5G6/3近似
メジャーグリーン
S31-513（日本塗料工業規格）
マンセル2.5G6/3近似
塗装色：BL
ブルー
S45-837（日本塗料工業規格）
マンセル2.5PB3.5/10近似
ブルー
S45-837（日本塗料工業規格）
マンセル2.5PB3.5/10近似
塗装色：GR
グレー
N-50（日本塗料工業規格）
マンセルN-5.0
グレー
N-50（日本塗料工業規格）
マンセルN-5.0
多種多様のオプション

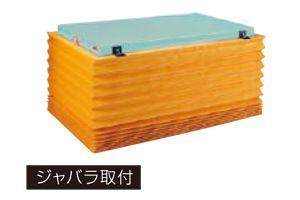

ジャバラ取付やコンベヤ取付などの組み合わせも可能です。
ジャバラ取付やコンベヤ取付などの組み合わせも可能です。

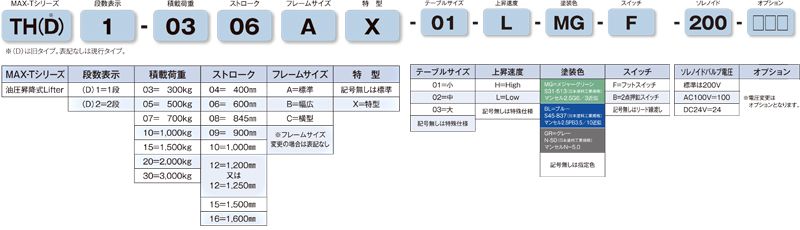

型式の選び方
THMAX-Tシリーズ
油圧昇降式Lifter |
- |
1段数表示
1：1段 |
- |
15積載荷重
15：1500㎏ |
- |
10ストローク
10：1000㎜ |
- |
Aフレームサイズ
A：標準 B：幅広 C：横型 無記号：フレームサイズ変更 |
- |
X特型
無記号：標準 X：特型 |
- |
01テーブルサイズ
01：小 02：中 03：大 無記号：特殊仕様 |
- |
L上昇速度
H：High L：Low 無記号：特殊仕様 |
- |
MG塗装色
MG：メジャーグリーン BL：ブルー GR：グレー 無記号：指定色 |
- |
Fスイッチ
F：フットスイッチ B：2点押釦スイッチ 無記号：リード線流し |
- |
200ソレノイドバルブ電圧
200：200V（標準） 100：AC100V 24：DC24V ※電圧変更はオプション |
- |
□□□オプション
|
仕様

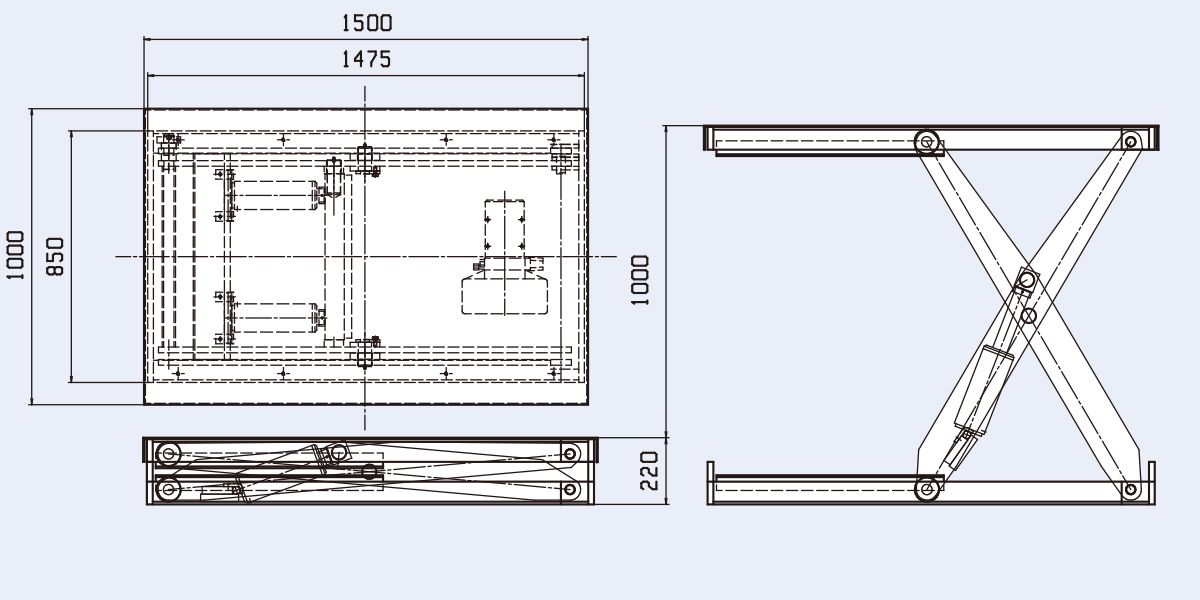

■図面
■仕様
| 型式 | THD1-1510A |
|---|---|
| 積載荷重 | 1500 kg |
| ストローク（mm） | 1000 |
| アーム段数 | 1段 |
| 最低高さ（mm） | 220 |
| 最高高さ（mm） | 1220 |
| 電 源 | A：三相200V |
| モーター出力（KW） | L：0.7 H：1.13 |
| 上昇時間（Sec） 50HZ/60HZ |
L:39/33 H:26/22 |
| シリンダー | φ80×190st×2本 |
| テーブル寸法L（mm） | 1500 |
| テーブル寸法W（mm） | 01：900 02：1000 03：1100 |
| 自重目安（kg） | 01：429 02：439 03：448 |
| 塗装色 | MG：メジャーグリーン BL：ブルー GR：グレー |
| 操 作 | F：フットスイッチ B：18点押釦 無記号：リード線渡し |

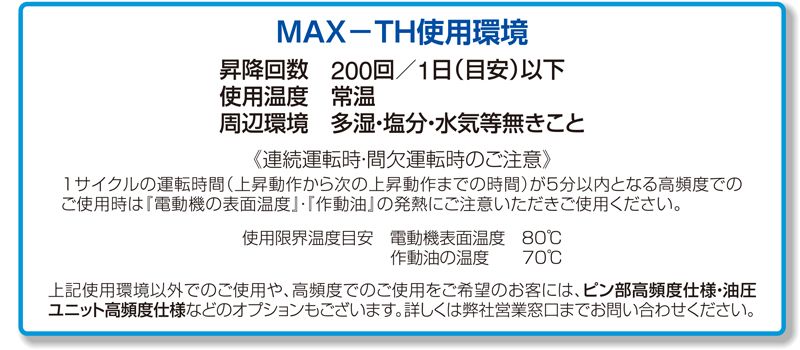

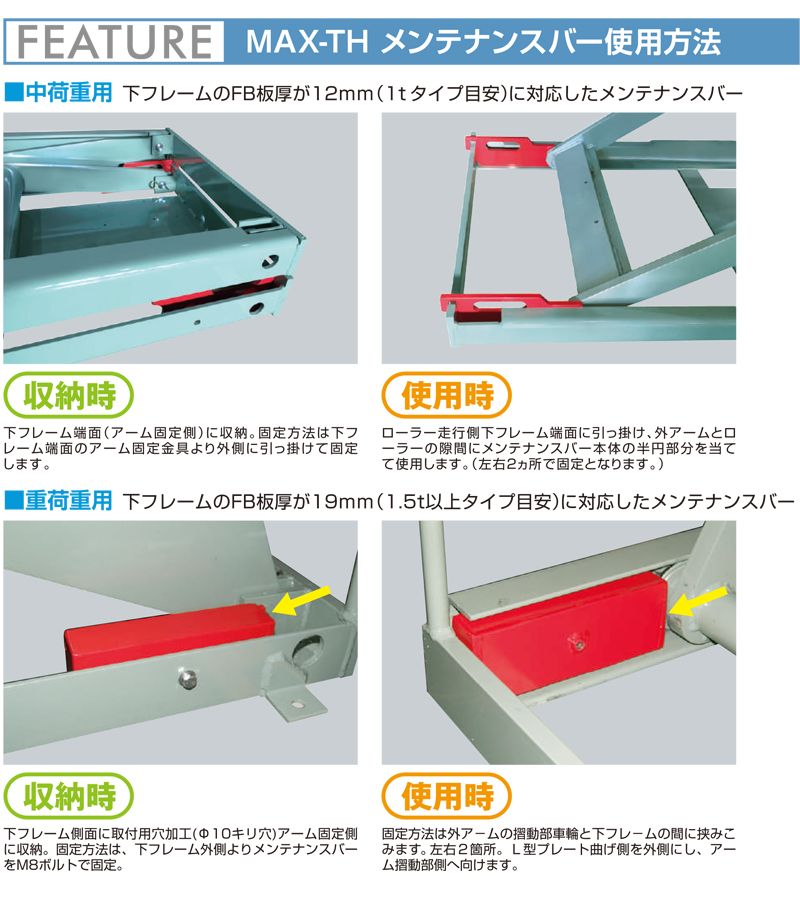

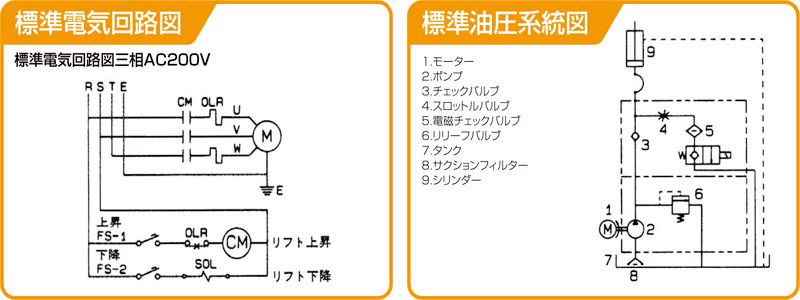

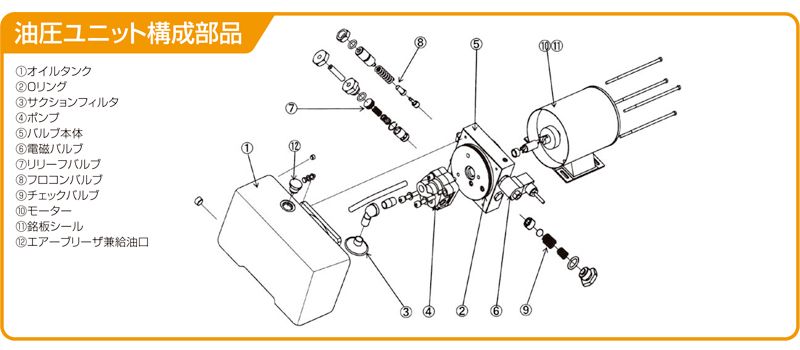

■その他
