テーブルリフター > 油圧昇降式リフター　MAX-TH

THD1-1504A

積載荷重：1500kg

製品説明・画像仕様ダウンロードお問い合わせ購入する

製品説明

■コンパクト設計でどこでもマッチ。垂直方向の搬送のみならず、作業の効率化を実現する「テーブルリフター」。
■油圧式タイプ
■積載荷重：1500kg
■ストローク：400mm

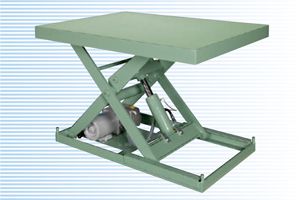

製品画像

※写真はイメージです。

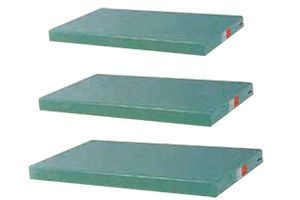

1つのフレームに対して3サイズのテーブルが選択可能になりました。

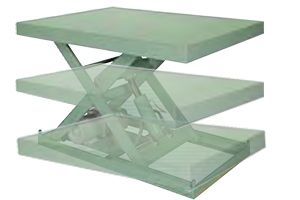

ワークに合わせ2タイプの上昇スピードが選択可能になりました。しかも全てユニット内蔵タイプです。

塗装色：MG
メジャーグリーン
S31-513（日本塗料工業規格）
マンセル2.5G6/3近似

塗装色：BL
ブルー
S45-837（日本塗料工業規格）
マンセル2.5PB3.5/10近似

塗装色：GR
グレー
N-50（日本塗料工業規格）
マンセルN-5.0

多種多様のオプション

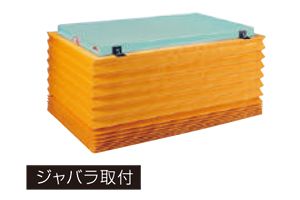

ジャバラ取付やコンベヤ取付などの組み合わせも可能です。

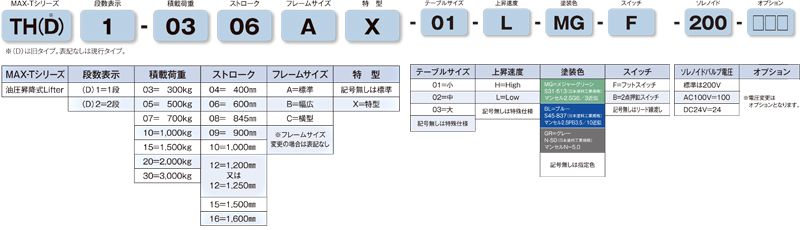

型式の選び方

THD

MAX-Tシリーズ
油圧昇降式Lifter
D：旧タイプ

-

1

段数表示
1：1段

-

15

積載荷重
15：1500㎏

-

04

ストローク
04：400㎜

-

A

フレームサイズ
A：標準
B：幅広
C：横型
無記号：フレームサイズ変更

-

X

特型
無記号：標準
X：特型

-

01

テーブルサイズ
01：小
02：中
03：大
無記号：特殊仕様

-

L

上昇速度
H：High
L：Low
無記号：特殊仕様

-

MG

塗装色
MG：メジャーグリーン
BL：ブルー
GR：グレー
無記号：指定色

-

F

スイッチ
F：フットスイッチ
B：2点押釦スイッチ
無記号：リード線流し

-

200

ソレノイドバルブ電圧
200：200V（標準）
100：AC100V
24：DC24V
※電圧変更はオプション

-

□□□

オプション

THD1-1504A　型式の見方　油圧昇降式リフター　MAX-TH

↑PAGE　TOP

仕様

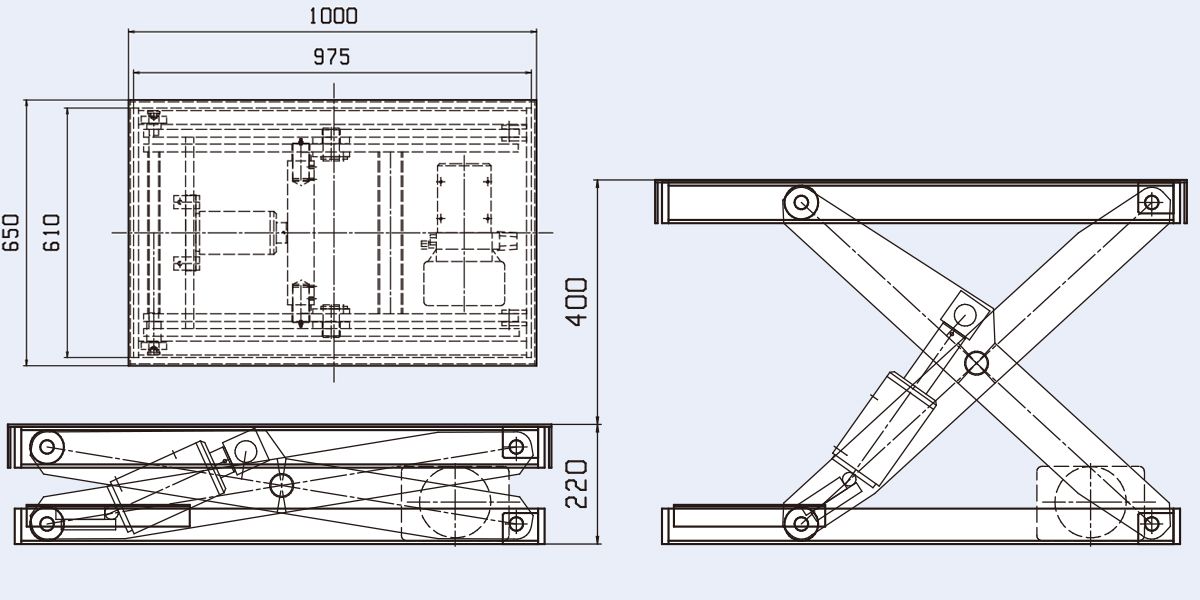

■図面

■仕様

型式	THD1-1504A
積載荷重	1500 kg
ストローク（mm）	400
アーム段数	1段
最低高さ（mm）	220
最高高さ（mm）	620
電源	A：三相200V
モーター出力（KW）	L：0.55 H：0.55
上昇時間（Sec） 50HZ/60HZ	L:25/21 H:13/11
シリンダー	φ90×100st×1本
テーブル寸法L（mm）	1000
テーブル寸法W（mm）	01：650 02：750 03：850
自重目安（kg）	01：248 02：250 03：259
塗装色	MG：メジャーグリーン BL：ブルー GR：グレー
操作	F：フットスイッチ B：15点押釦無記号：リード線渡し
