  4. TBD1-0810C-MG

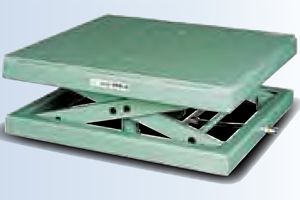

TBD1-0810C-MG　製品イメージ画像　エアー昇降式リフター　 MAX-TB
テーブルリフター > エアー昇降式リフター　MAX-TB
TBD1-0810C-MG

積載荷重：800kg

製品説明

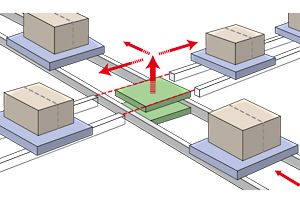

■コンベヤラインでの積載物の方向転換に最適です。
クリーン度が求められる施設や危険物を取扱う施設で真価を発揮します。
移載装置に合わせたコンパクト設計が可能で、追加工の容易なテーブル天板を採用しています。
■積載荷重：800kg
■ストローク：100mm
製品画像

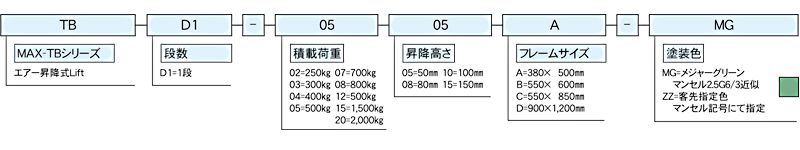

型式の選び方
TB
MAX-TBシリーズ
-
D1
段数表示
・D1：1段
-
08
積載荷重
・08：800kg
-
10
昇降高さ
・10：100mm
-
C
フレームサイズ
・C：550×850mm
-
MG
塗装色
・MG：メジャーグリーン
マンセル2.5G6/3近似
・ZZ：客先指定色
マンセル記号にて指定

TBD1-0810C-MG　型式の見方　エアー昇降式リフター　 MAX-TB

↑PAGE　TOP
仕様

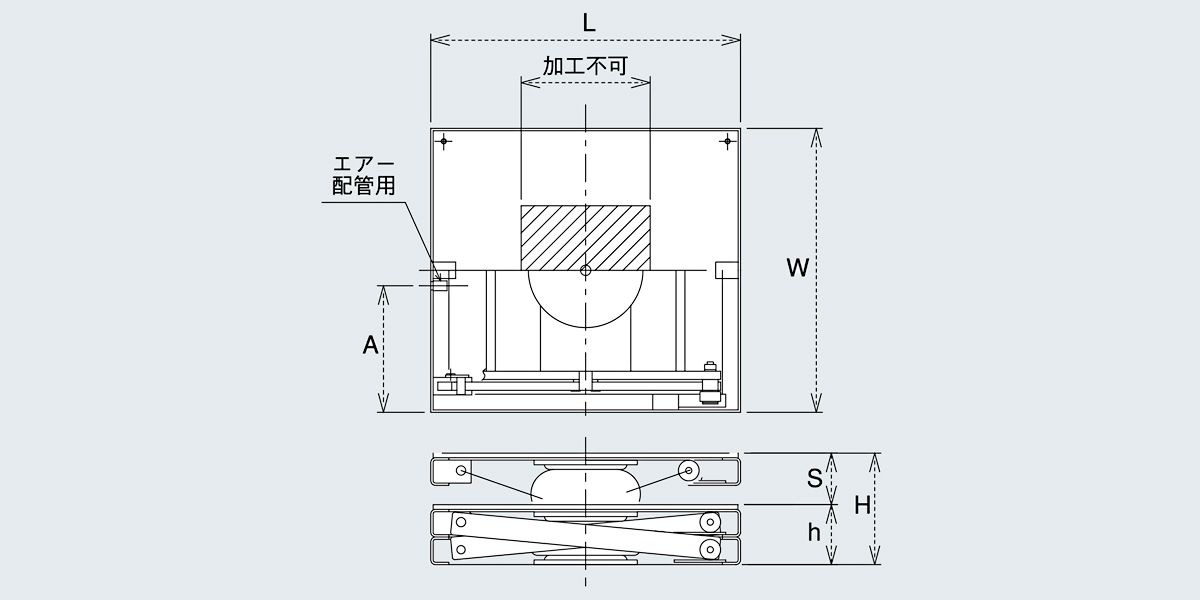

■図面

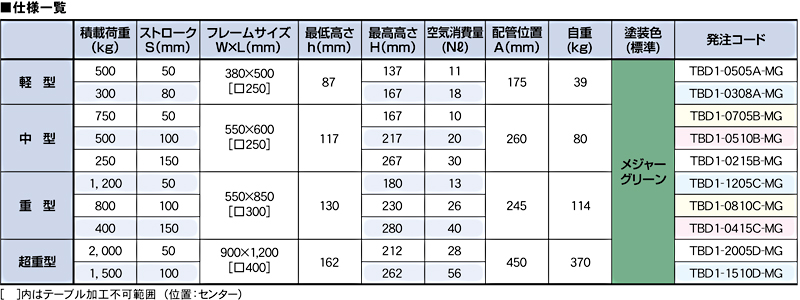

■仕様

発注コード TBD1-0810C-MG
積載荷重（kg） 800
ストローク
S（mm）		 100
フレームサイズ
W×L（mm）		 550×850
[□300]
最低高さ
h（mm）		 130
最低高さ
H（mm）		 230
空気消費量（Nℓ） 26
配管位置
A（mm）		 245
自重（kg） 114
塗装色 メジャーグリーン
マンセル2.5G6/3近似

■その他

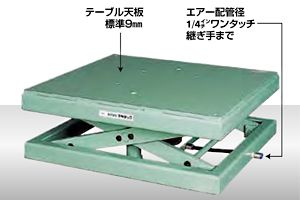

TBD1-0810C-MG　特長　エアー昇降式リフター　 MAX-TB

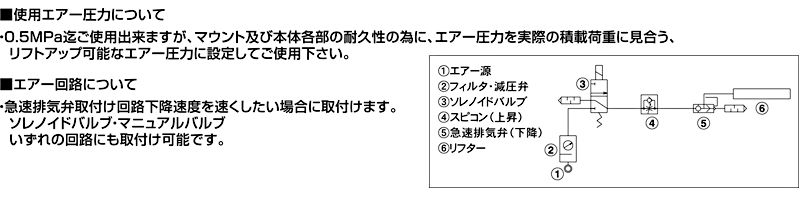

TBD1-0810C-MG　エアー　エアー昇降式リフター　 MAX-TB

TBD1-0810C-MG　MAX-TB一覧　エアー昇降式リフター　 MAX-TB
