製品説明
■エアー昇降式リフター
■2段式パンタアーム構造のハイストロークハイスピードタイプ
■積載荷重：350kg
■ストローク：700mm
■2段式パンタアーム構造のハイストロークハイスピードタイプ
■積載荷重：350kg
■ストローク：700mm

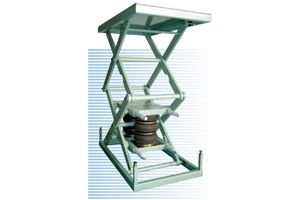

製品画像

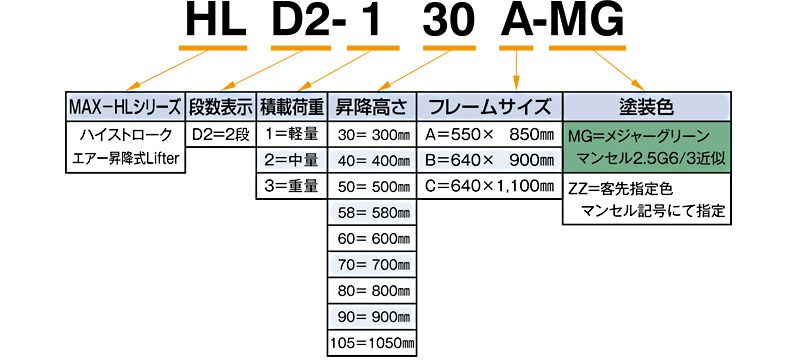

型式の選び方
HLMAX-HLシリーズ
|
- |
D2段数表示
・D2=2段 |
- |
3積載荷重
・3：重量 |
- |
70昇降高さ
・70：700mm |
- |
Cフレームサイズ
・C=640×1100mm |
- |
MG塗装色
・MG：メジャーグリーン マンセル2.5G6/3近似 ・ZZ：客先指定色 マンセル記号にて指定 |
仕様

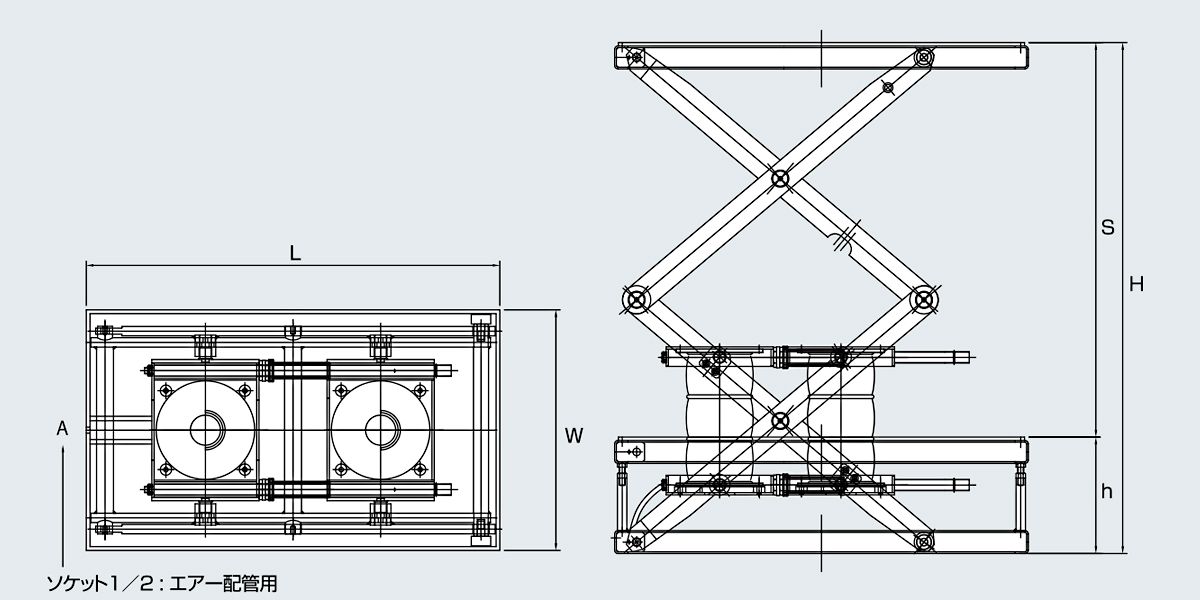

■図面

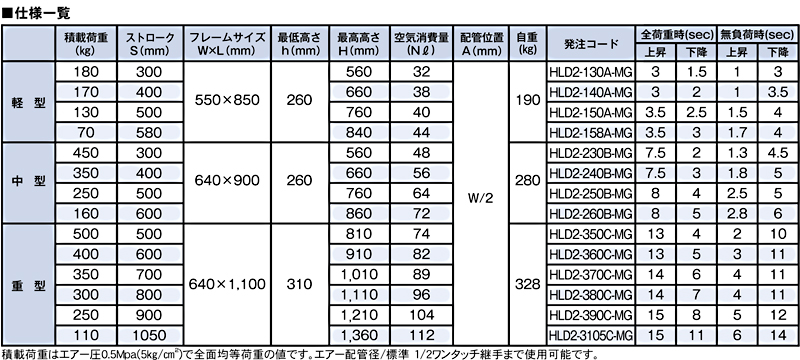

■仕様
| 発注コード | HLD2-370C-MG |
|---|---|
| 積載荷重（kg） | 350 |
| ストローク S（mm） |
700 |
| フレームサイズ W×L（mm） |
640×1,100 |
| 最低高さ h（mm） |
310 |
| 最低高さ H（mm） |
1010 |
| 空気消費量（Nℓ） | 89 |
| 配管位置 A（mm） |
W/2 |
| 自重（kg） | 328 |
| 全荷重時(sec) 上昇/下降 |
13/6 |
| 無荷重時(sec) 上昇/下降 |
4/11 |
※積載荷重はエアー圧0.5Mpa(5kg/㎝ )で全面均等荷重の値です。エアー配管径/標準 1/2ワンタッチ継手まで使用可能です。
■その他
ダウンロード
HLD2-370C-MG
