製品説明
■エアー昇降式リフター
■2段式パンタアーム構造のハイストロークハイスピードタイプ
■積載荷重：250kg
■ストローク：500mm
■2段式パンタアーム構造のハイストロークハイスピードタイプ
■積載荷重：250kg
■ストローク：500mm

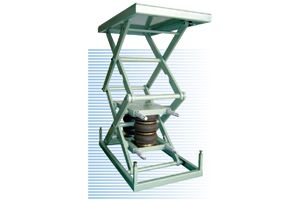

製品画像

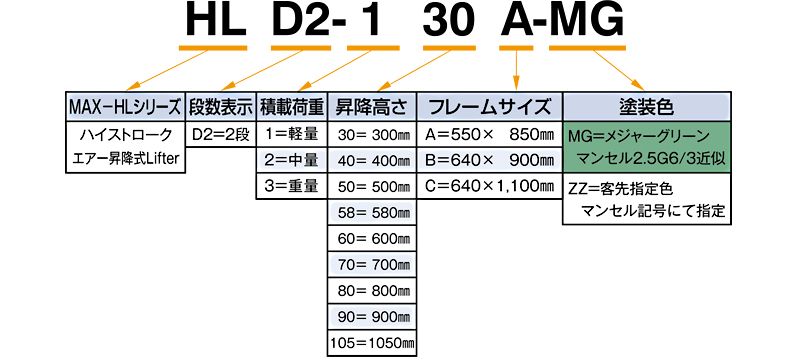

型式の選び方
HLMAX-HLシリーズ
|
- |
D2段数表示
・D2=2段 |
- |
2積載荷重
・2：中量 |
- |
50昇降高さ
・50：500mm |
- |
Bフレームサイズ
・B=640×900mm |
- |
MG塗装色
・MG：メジャーグリーン マンセル2.5G6/3近似 ・ZZ：客先指定色 マンセル記号にて指定 |
仕様

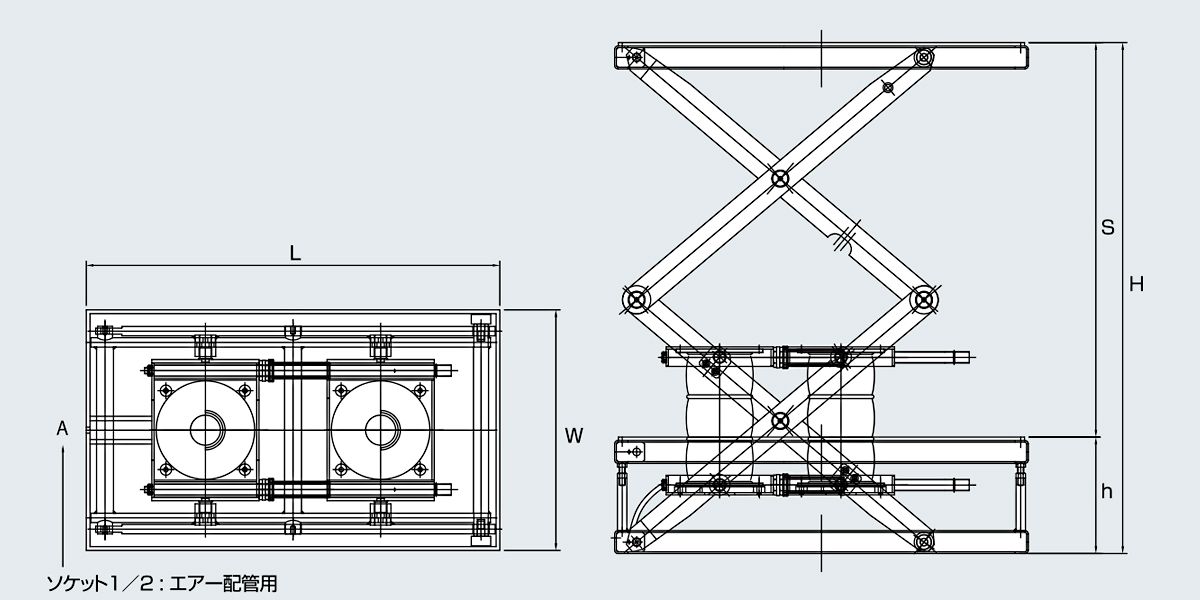

■図面

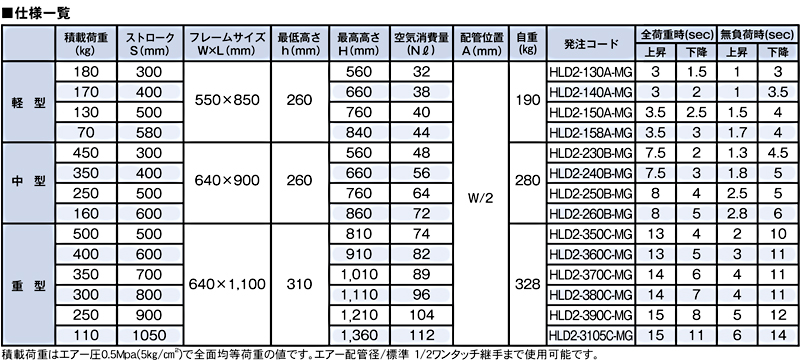

■仕様
| 発注コード | HLD2-250B-MG |
|---|---|
| 積載荷重（kg） | 250 |
| ストローク S（mm） |
500 |
| フレームサイズ W×L（mm） |
640×900 |
| 最低高さ h（mm） |
260 |
| 最低高さ H（mm） |
760 |
| 空気消費量（Nℓ） | 64 |
| 配管位置 A（mm） |
W/2 |
| 自重（kg） | 280 |
| 全荷重時(sec) 上昇/下降 |
8/4 |
| 無荷重時(sec) 上昇/下降 |
2.5/5 |
※積載荷重はエアー圧0.5Mpa(5kg/㎝ )で全面均等荷重の値です。エアー配管径/標準 1/2ワンタッチ継手まで使用可能です。
■その他
ダウンロード
HLD2-250B-MG
