  4. HLD2-240B-MG
HLD2-240B-MG　製品イメージ画像　エアー昇降式リフター　ハイストローク エアーリフター　MAX-HL
テーブルリフター > ハイストローク エアーリフター　MAX-HL
HLD2-240B-MG

積載荷重：350kg

製品説明
■エアー昇降式リフター
■2段式パンタアーム構造のハイストロークハイスピードタイプ
■積載荷重：350kg
■ストローク：400mm

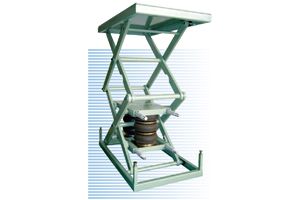

製品画像

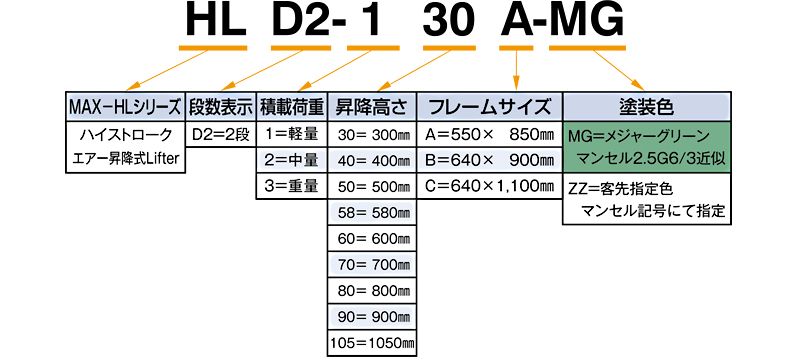

型式の選び方
HL
MAX-HLシリーズ
-
D2
段数表示
・D2=2段
-
2
積載荷重
・2：中量
-
40
昇降高さ
・40：400mm
-
B
フレームサイズ
・B=640×900mm
-
MG
塗装色
・MG：メジャーグリーン
マンセル2.5G6/3近似
・ZZ：客先指定色
マンセル記号にて指定

HLD2-240B-MG　型式の見方　エアー昇降式リフター　ハイストローク エアーリフター　MAX-HL

↑PAGE　TOP
仕様

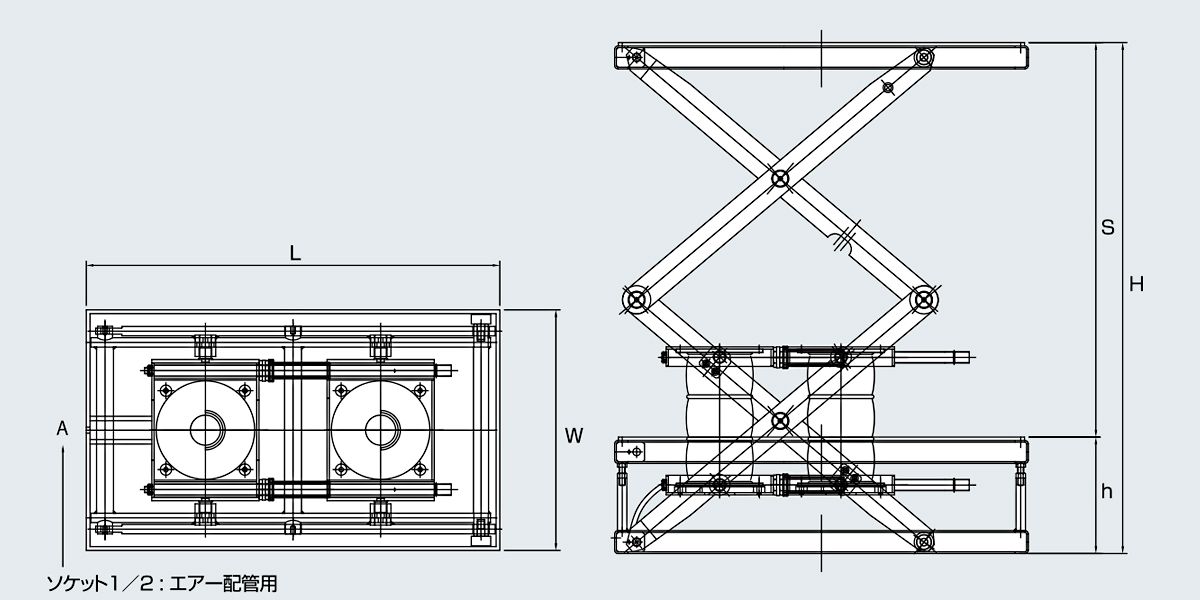

■図面



■仕様

発注コード HLD2-240B-MG
積載荷重（kg） 350
ストローク
S（mm）		 400
フレームサイズ
W×L（mm）		 640×900
最低高さ
h（mm）		 260
最低高さ
H（mm）		 660
空気消費量（Nℓ） 56
配管位置
A（mm）		 W/2
自重（kg） 280
全荷重時(sec)
上昇/下降		 7.5/3
無荷重時(sec)
上昇/下降		 1.8/5
※積載荷重はエアー圧0.5Mpa(5kg/㎝ )で全面均等荷重の値です。エアー配管径/標準 1/2ワンタッチ継手まで使用可能です。

■その他

HLD2-240B-MG　特長　エアー昇降式リフター　ハイストローク エアーリフター　MAX-HL

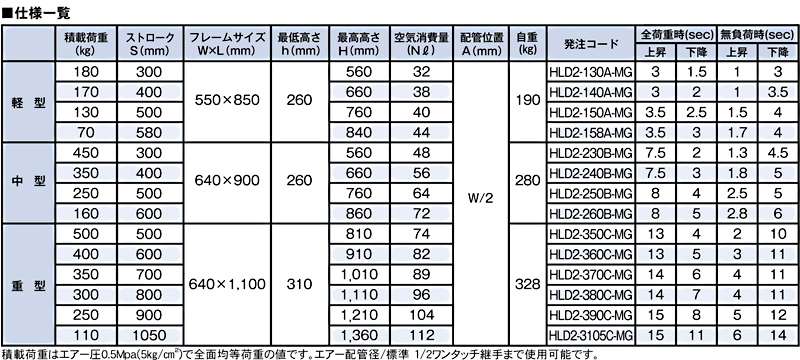

HLD2-240B-MG　MAX-HLシリーズ一覧　エアー昇降式リフター　ハイストローク エアーリフター　MAX-HL
