最新更新日 2019年01月30日
製品説明
SSTシステマチックローラコンベヤはモーター内蔵型ローラを駆動力とした、シンプルで多目的な用途にフルキシブルに対応できる駆動コンベヤです。
・スチール製
・モーターローラ伝達
・中量機種
・［90フレームタイプ
・スチール製
・モーターローラ伝達
・中量機種
・［90フレームタイプ

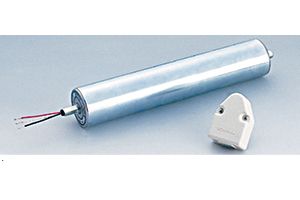

製品画像
型式の選び方
SST-57A型式及びローラ径
|
- |
1,000(L)機長(㎜)
|
- |
400(W)ローラ幅(㎜)
|
- |
100(P)ローラピッチ(㎜)
|
仕様
■図面
■仕様
| 型式 | SST-57A |
|---|---|
| 駆動方式（連動方式） | モーターローラ方式 （単動） |
| 補助ローラ（外径×肉厚×軸径） | 57.2×1.4×12 （メッキ付） |
| ローラ幅(W) | 200～1,000 50とび |
| ローラピッチ(P) | 75・100・150 |
| フレーム寸法 | ［90×30×3.2 |
| 機長(L) | 1,000（1,050）・1,500・ 2,000（1,950）・3,000 |
| 機幅 | ローラ幅+75 |
| 搬送速度 m/min（定格時） | 型式：50/60HZ 03型：2.5/2.8 04型：3.4/3.8 05型：4.2/4.6 10型：11.2/13.3 15型：12.4/14.8 20型：17.0/20.2 |
| 電源 | AC200V（三相） |
※単位 ㎜
※機長（）内寸法は75ピッチの場合の機長になります。
※搬送物に対し常に2本以上のモータローラが必要です。
※標準以外の仕様も製作いたしておりますのでご相談ください。
※ローラ径Φ57以外も制作いたしておりますのでご相談ください。
※05型ローラ幅200～241までは、搬送速度（定格時）50Hz/60Hz=4.7/5.2となりますのでご注意下さい。
※10型ローラ幅200～224までは、搬送速度（定格時）50Hz/60Hz=9.1/10.8となりますのでご注意下さい。
※機長（）内寸法は75ピッチの場合の機長になります。
※搬送物に対し常に2本以上のモータローラが必要です。
※標準以外の仕様も製作いたしておりますのでご相談ください。
※ローラ径Φ57以外も制作いたしておりますのでご相談ください。
※05型ローラ幅200～241までは、搬送速度（定格時）50Hz/60Hz=4.7/5.2となりますのでご注意下さい。
※10型ローラ幅200～224までは、搬送速度（定格時）50Hz/60Hz=9.1/10.8となりますのでご注意下さい。
