最新更新日 2019年01月30日
製品説明
ローラ径をΦ25ローラにボリュームアップし、搬送領域を個々のローラにてアキュームするため、ローラと軸の摩擦抵抗が少なく、搬送物に優しいアキューム ローラコンベヤです。
・アルミフレーム
・アキューム機能
・中量機種
・スーパーミニDRYシリーズ
・アルミフレーム
・アキューム機能
・中量機種
・スーパーミニDRYシリーズ
製品画像

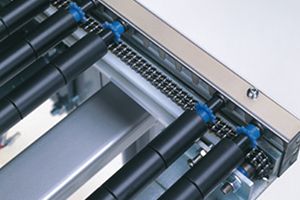

ローラ径をΦ25ローラにボリュームアップ

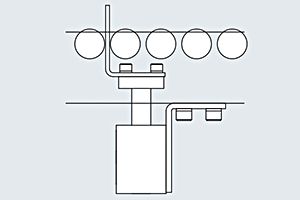

ストッパー(オプション）

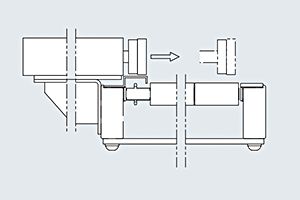

ブッシャ―(オプション）
型式の選び方
SMD-CH型式を表す
|
- |
3,000(L)機長(㎜)
|
- |
400(W)ローラ幅(㎜)
|
- |
20(P)ローラピッチ(㎜)
|
- |
500(H)機高(㎜)ローラ上面
|
仕様

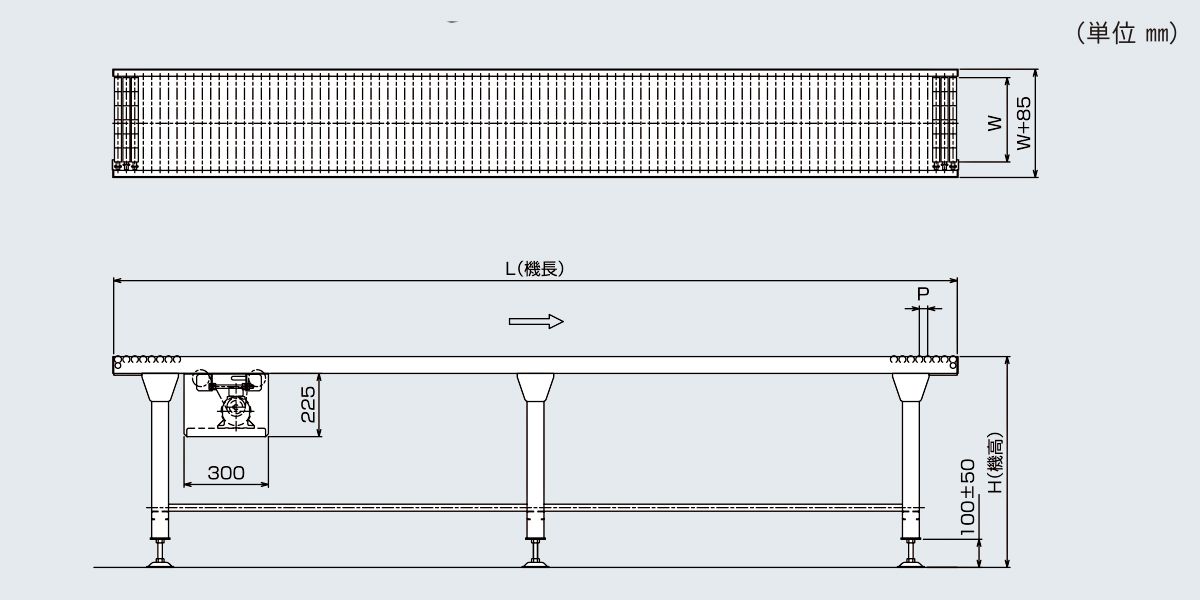

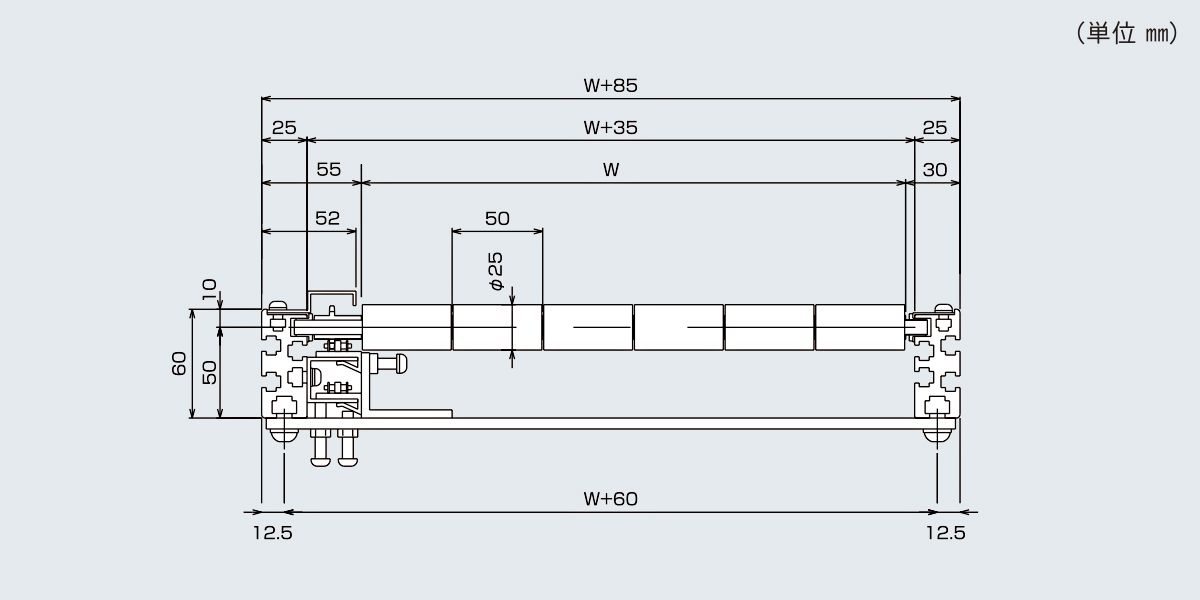

■図面
■仕様
| 型式 | SMD-CH |
|---|---|
| 駆動方式 | チェーン駆動（＃25ダブルチェーン) |
| ローラ寸法(外径×肉厚×軸径) | 25×50×10 樹脂ローラ（黒）（白） |
| ローラ幅(W) | 200～500 50とび |
| ローラピッチ（P) | 30 60 |
| フレーム寸法 | 60×25 アルミ押し出し材 |
| スプロケット(ローラ部) | ＃25×10丁S |
| 機長（L) | 1000～5000 |
| 機幅 | ローラ幅+85 |
| 機高（H) | min240(90W) min340(0.2kｗ) |
| 搬送能力(kg/m） | max24 |
| 搬送速度V（m/min) | 定速：5～25（範囲内の一定速） 変速：5～25 |
| モータ出力 | 90W［単相100V 単相200V 三相200V］ 0.2kw［三相200V］ |
※単位 ㎜
※三相200Vの場合はインバータ変速となります。
※搬送能力は使用条件により異なります。
※ガイド、特殊脚、特殊タイプも制作致します。
※速度15m/min以上、機長2500L以上は一部部品が異なります。
※三相200Vの場合はインバータ変速となります。
※搬送能力は使用条件により異なります。
※ガイド、特殊脚、特殊タイプも制作致します。
※速度15m/min以上、機長2500L以上は一部部品が異なります。
