製品説明
外駆動タイプのカーブコンベヤです。多種カーブRサイズを揃えました。仕様に合った機種選定ができます。
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ

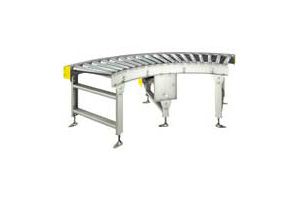

製品画像
MAC-CT1,200
型式の選び方
MAC-CT型式を表す
|
- |
57ローラ外径(mm)※ほぼ中心を示す
|
- |
40チェーン番号
|
- |
10スプロケット歯数
|
- |
SWスプロケット列数(S駆動・SW駆動）
|
- |
中心R1200カーブR(mm)
|
- |
500(W)ローラ幅(mm)
|
× |
75(P)ローラピッチ(mm)※ほぼ中心値を示す
|
× |
750(H)機高(mm) ローラ上面
|
× |
90°角度(θ°)
|
仕様

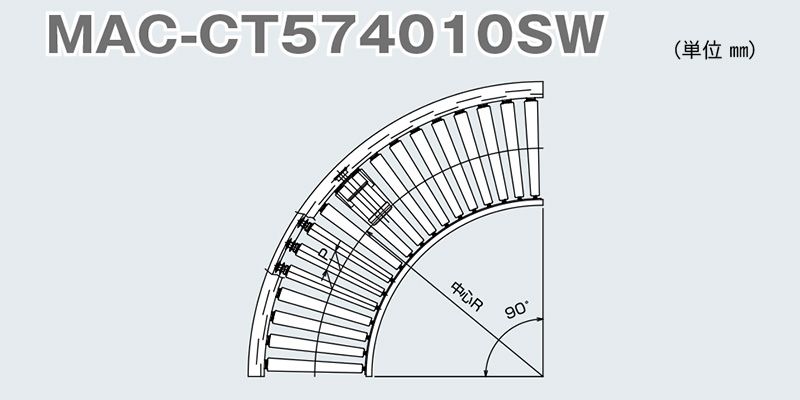

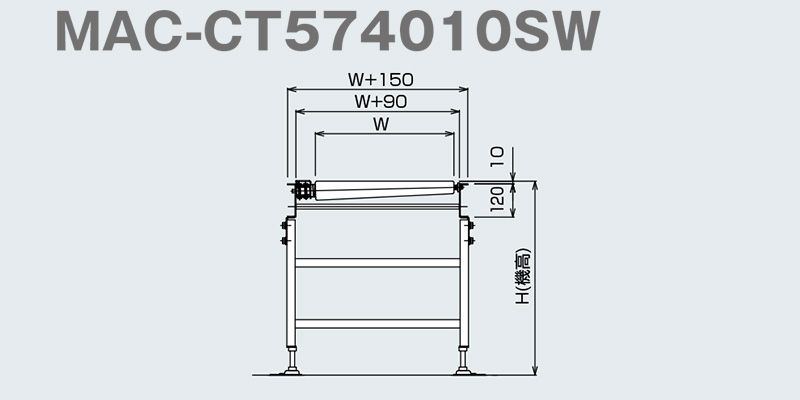

■図面
■仕様
| 型式 | MAC-CT1000 | MAC-CT1200 | MAC-CT1500 | MAC-CT1500B | MAC-CT2000 |
|---|---|---|---|---|---|
| 駆動方式 | チェーン駆動（＃40） | チェーン駆動（＃40） | チェーン駆動（＃40） | チェーン駆動（＃40） | チェーン駆動（＃40） |

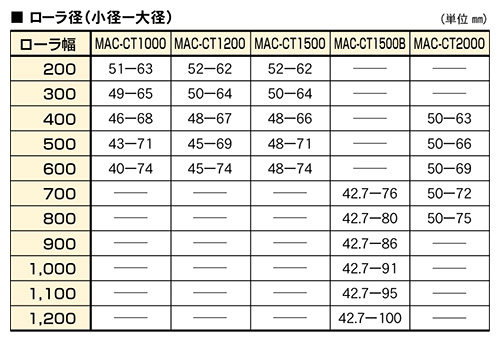

| ローラ寸法（小径×大径×軸径） | 51～40×63 ～74×12 メッキ付 | 52～45×62 ～74×12 メッキ付 | 52～48×62 ～74×12 メッキ付 | 42.7×76 ～100×12（15） メッキ付 | 50×63～75×12（15） メッキ付 |
| ローラ幅（W） | 200～600 100とび | 200～600 100とび | 200～600 100とび | 700～1200 100とび | 400～800 100とび |
| ローラピッチ（P） | 75 100 150 | 75 100 150 | 75 100 150 | 100 150 | 100 150 |
| フレーム寸法 | ［120×30×3.2 | ［120×30×3.2 | ［120×30×3.2 | ［120×30×3.2 | ［120×30×3.2 |
| スプロケット（ローラ部） | #40×10丁SW | #40×10丁SW | #40×10丁SW | #40×10丁SW | #40×10丁SW |
| カーブ中心半径（R）×角度 | 1,000×90° 60° 45° | 1,200×90° 60° 45° | 1,500×90° 60° 45° | 1,500×90° 60° 45° | 2,000×90° 60° 45° |
| 機幅 | ローラ幅＋150 | ローラ幅＋150 | ローラ幅＋150 | ローラ幅＋150 | ローラ幅＋150 |
| 機高（H） | min450 | min450 | min450 | min450 | min450 |
| 搬送能力（kg/台） | max80 | max80 | max80 | max80 | max80 |
| 搬送速度V（m/min） | max25 | max25 | max25 | max25 | max25 |
| モーター出力（kw） | 0.2 | 0.2 | 0.2 0.4（速度17～25m/min間） | 0.2 0.4（速度17～25m/min間） | 0.2 0.4（速度17～25m/min間） |
| 電源 | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） |
※ローラ径は中心径Φ57より振り分けです。但し、1500B以上は小径基準です。
※チェーンピッチによりローラピッチは多少±いたします。
※標準以外の仕様も製作いたしておりますのでご相談下さい。
※チェーンピッチによりローラピッチは多少±いたします。
※標準以外の仕様も製作いたしておりますのでご相談下さい。
