製品説明
内駆動タイプのカーブコンベヤ、MAC-Cとの連結を同じ機幅にて接続可能にしたフィットネスコンベヤです。
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ

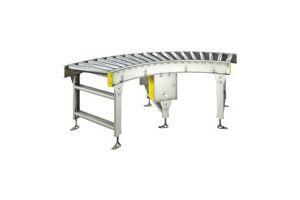

製品画像
MAC-CT900
型式の選び方
MAC-CT型式を表す
|
- |
57ローラ外径(mm)※ほぼ中心を示す
|
- |
40チェーン番号
|
- |
10スプロケット歯数
|
- |
Sスプロケット列数(S駆動・SW駆動）
|
- |
内R900カーブ内R(mm)
|
- |
500(W)ローラ幅(mm)
|
× |
75(P)ローラピッチ(mm)※ほぼ中心値を示す
|
× |
750(H)機高(mm) ローラ上面
|
× |
90°角度(θ°)
|
仕様

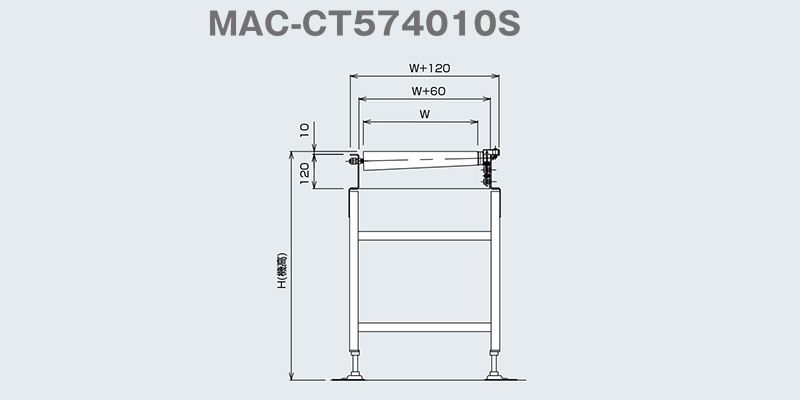

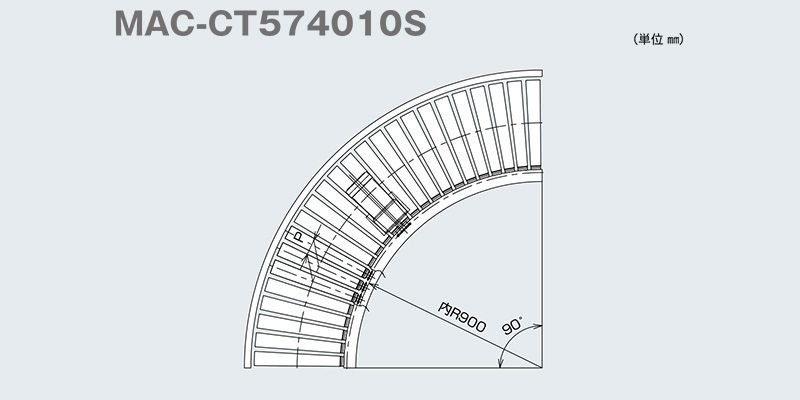

■図面
■仕様
| 型式 | MAC-CT900 |
|---|---|
| 駆動方式 | チェーン駆動（＃40） |

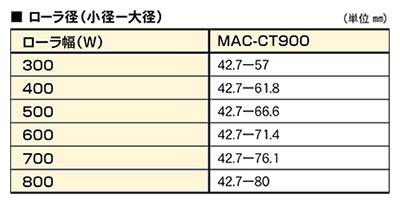

| ローラ寸法（小径×大径×軸径） | 42.7×57～80×12 メッキ付 |
| ローラ幅（W） | 300～800 100とび |
| ローラピッチ（P） | ▲75 ▲100 |
| フレーム寸法 | ［120×30×3.2 |
| スプロケット（ローラ部） | #40×10丁S |
| カーブ内半径（R）×角度 | 900×90° 60° 45° |
| 機幅 | ローラ幅＋120 |
| 機高（H） | min450 |
| 搬送能力（kg/台） | max80 |
| 搬送速度V（m/min） | max25 |
| モーター出力（kw） | 0.2 |
| 電源 | AC200V（三相） |
▲呼称中心ピッチ(カーブのローラ中心ピッチはローラ幅のサイズで変わります。)
※標準以外の仕様も製作いたしておりますのでご相談下さい。
※標準以外の仕様も製作いたしておりますのでご相談下さい。
