製品説明
MACアキュームローラコンベヤは、スプリング力の調整により常に搬送物に最適な駆動力を得ることができます。数本ごとに駆動力を 調整するMAC-CS型とローラ毎に調整するMAC-CN型があり、用途、使用状況に合わせてお選びいただけます。
・スチール製
・チェーン伝達
・中量機種
スタンダードシリーズ
・スチール製
・チェーン伝達
・中量機種
スタンダードシリーズ

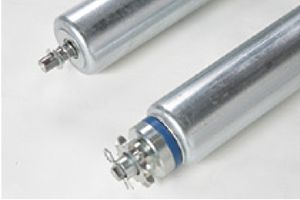

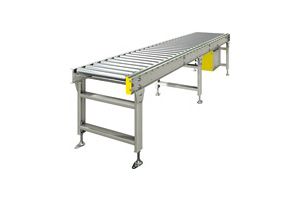

製品画像
MAC-CS574010S
MAC-CS
型式の選び方
MAC-CS型式を表す
|
- |
57ローラ外径(mm)
|
- |
40チェーン番号
|
- |
10スプロケット歯数
|
- |
Sスプロケット列数(S駆動・SW駆動）
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様

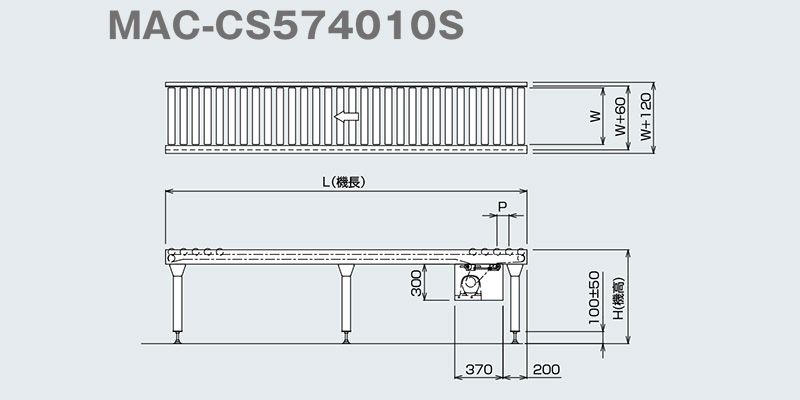

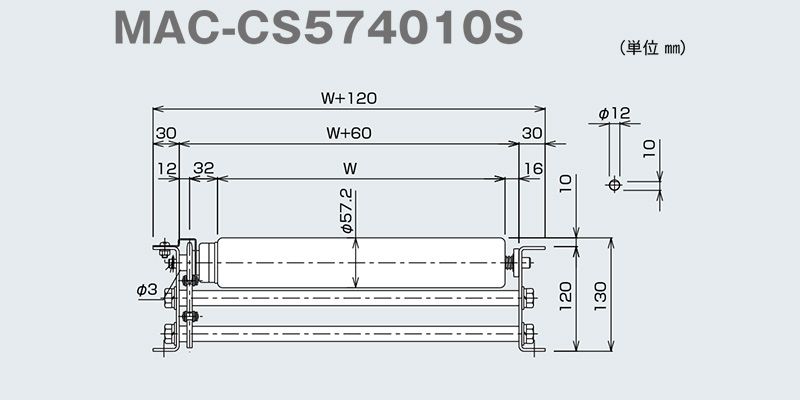

■図面
■仕様
| 型式 | MAC-CS384010S | MAC-CS424010S | MAC-CS484010S | MAC-CS574010S | MAC-CS604010S |
|---|---|---|---|---|---|
| 駆動方式 | チェーン駆動（＃40） | チェーン駆動（＃40） | チェーン駆動（＃40） | チェーン駆動（＃40） | チェーン駆動（＃40） |
| ローラ寸法 （外径×肉厚×軸径） |
38.1×2.3×12 メッキ付 | 42.7×2.3×12 メッキ付 | 48.6×1.6×12 メッキ付 | 57.2×2.1×12 メッキ付 | 60.5×2.3×12 メッキ付 |
| ローラ幅（W） | 100～1,000 50とび | 100～1,000 50とび | 100～1,000 50とび | 100～1,000 50とび | 100～1,000 50とび |
| ローラピッチ（P） | 50 75 100 | 50 75 100 | 75 100 150 | 75 100 150 | 75 100 150 |
| フレーム寸法 | ［120×30×3.2 | ［120×30×3.2 | ［120×30×3.2 | ［120×30×3.2 | ［120×30×3.2 |
| スプロケット（ローラ部） | #40×10丁S | #40×10丁S | #40×10丁S | #40×10丁S | #40×10丁S |
| 機長（L） | max9,000 | max9,000 | max9,000 | max9,000 | max9,000 |
| 機幅 | ローラ幅＋120 | ローラ幅＋120 | ローラ幅＋120 | ローラ幅＋120 | ローラ幅＋120 |
| 機高（H） | min450 | min450 | min450 | min450 | min450 |
| 搬送能力（kg/m） | max100 | max100 | max100 | max100 | max100 |
| 搬送速度V（kw） | max25 | max25 | max25 | max25 | max25 |
| モーター出力（kw） | 0.2 0.4 0.75 | 0.2 0.4 0.75 | 0.2 0.4 0.75 | 0.2 0.4 0.75 | 0.2 0.4 0.75 |
| 電源 | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） |
※仕様条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
ダウンロード
MAC-CS384010S
MAC-CS424010S
MAC-CS574010S
MAC-CS604010S
