製品説明
実績と信頼が示すKRシリーズのベストセラー！38mmから60mmまでのローラ外径を揃えたワイドバリエーションタイプです。
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ

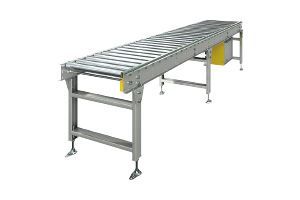

製品画像

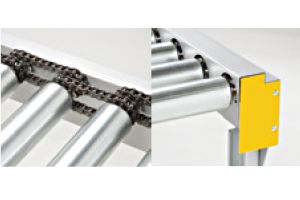

SW駆動
型式の選び方
KR型式を表す
|
- |
57ローラ外径(mm)
|
- |
40チェーン番号
|
- |
10スプロケット歯数
|
- |
SWスプロケット列数(S駆動・SW駆動）
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様

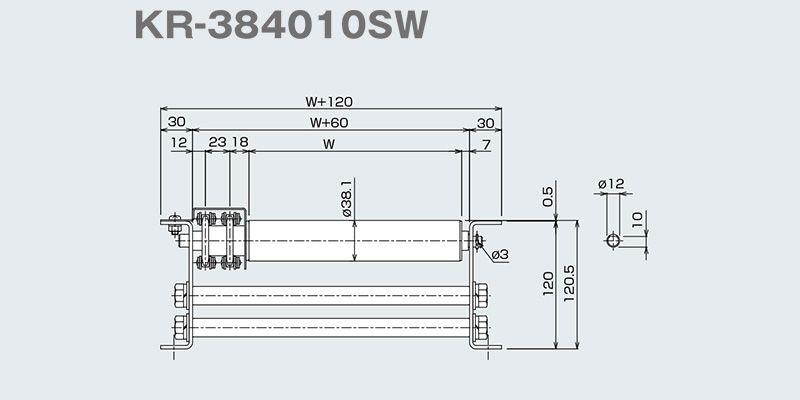

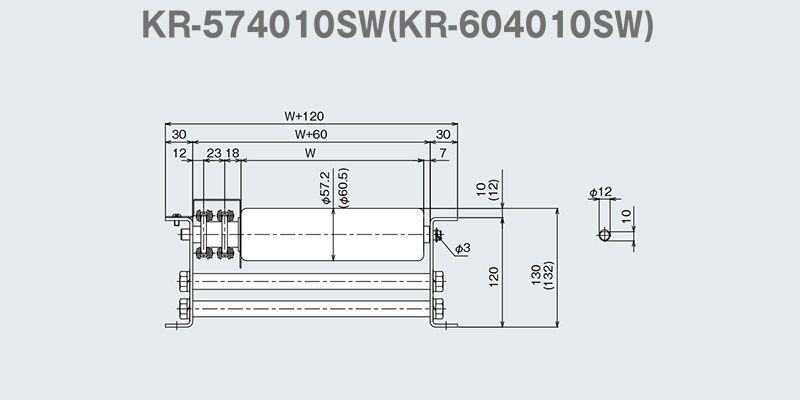

■図面
■仕様
| 型式 | KR-384010SW | KR-574010SW | KR-604010SW |
|---|---|---|---|
| 駆動方式 | チェーン駆動(♯40) | チェーン駆動(♯40) | チェーン駆動(♯40) |
| ローラ寸法（外形×肉厚×軸径） | 38.1×2.3×12 メッキ付 | 57.2×2.1×12 メッキ付 | 60.5×2.3×12 メッキ付 |
| ローラ幅（W） | 100～1,000 50とび | 100～1,000 50とび | 100～1,000 50とび |

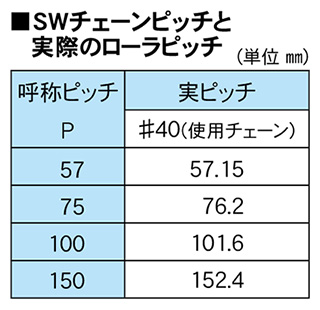

| ローラピッチ（P） | 57 75 100 | 75 100 150 | 75 100 150 |
| フレーム寸法 | [120×30×3.2 | [120×30×3.2 | [120×30×3.2 |
| スプロケット(ローラ部) | ♯40×10丁SW | ♯40×10丁SW | ♯40×10丁SW |
| 機 長（L） | max5,000 | max5,000 | max5,000 |
| 機 幅 | ローラ幅+120 | ローラ幅+120 | ローラ幅+120 |
| 機 高 (H) | min450 | min450 | min450 |
| 搬送能力(kg/m) | max150 | max150 | max150 |
| 搬送速度V(m/min) | max25 | max25 | max25 |
| モーター出力(kW) | 0.1 0.2 0.4 0.75 | 0.1 0.2 0.4 0.75 | 0.1 0.2 0.4 0.75 |
| 電 源 | AC200V(三相) | AC200V(三相) | AC200V(三相) |
※使用条件の組合せにより上記仕様が変わる場合がございます。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
■その他
ダウンロード
KR-384010SW
KR-574010SW
KR-604010SW
