製品説明
実績と信頼が示すKRシリーズのベストセラー！38mmから60mmまでのローラ外径を揃えたワイドバリエーションタイプです。
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ

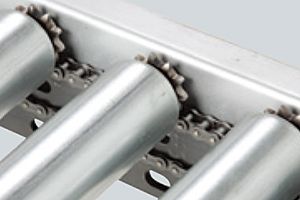

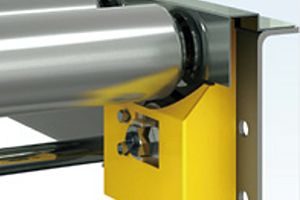

製品画像
KR-574010S
S駆動
S駆動
型式の選び方
KR型式を表す
|
- |
57ローラ外径(mm)
|
- |
40チェーン番号
|
- |
10スプロケット歯数
|
- |
Sスプロケット列数(S駆動・SW駆動）
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様

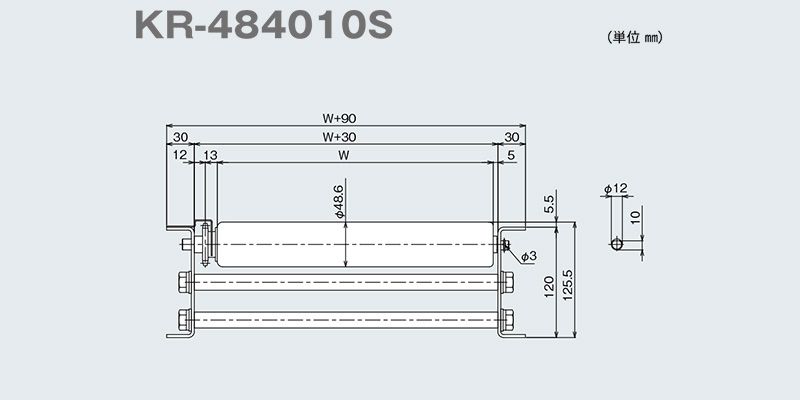

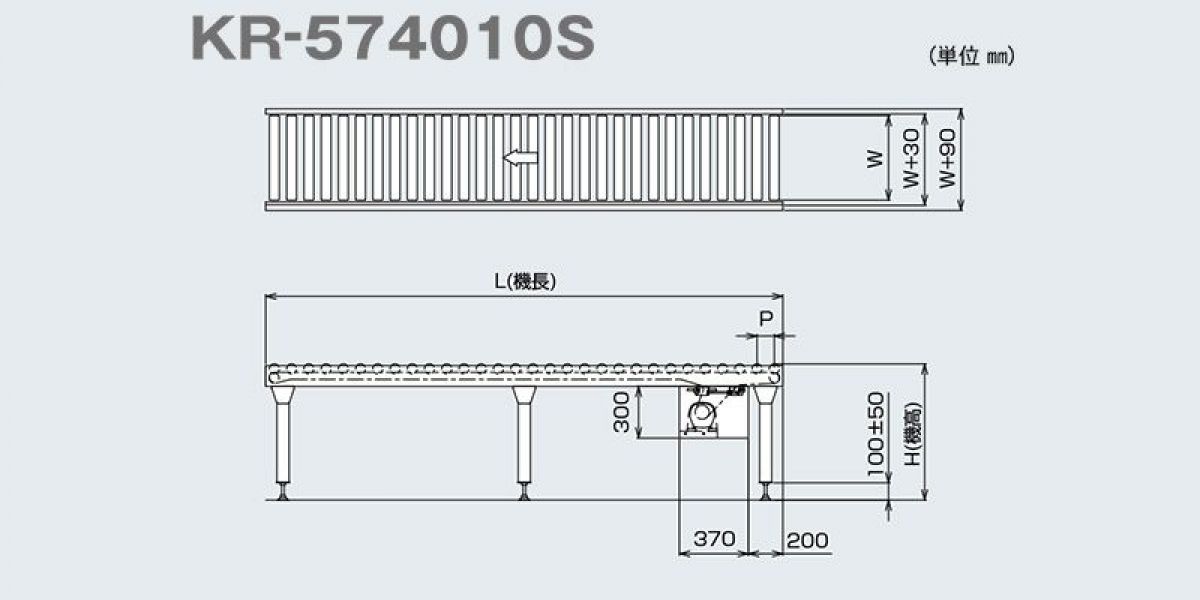

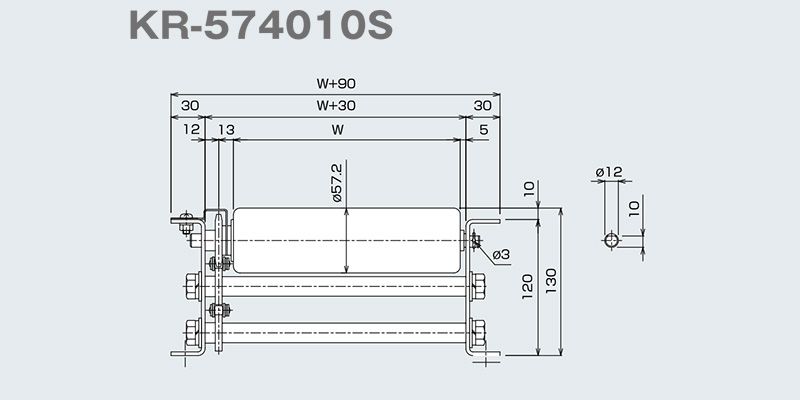

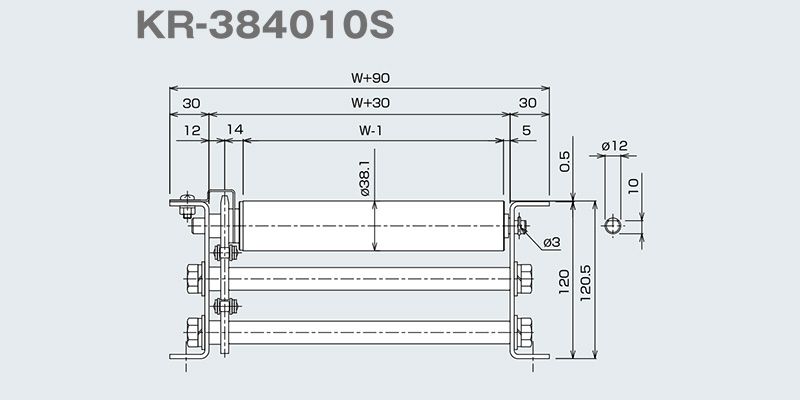

■図面
■仕様
| 型式 | KR-384010S | KR-424010S | KR-484010S | KR-574010S | KR-604010S |
|---|---|---|---|---|---|
| 駆動方式 | チェーン駆動（♯40） | チェーン駆動（♯40） | チェーン駆動（♯40） | チェーン駆動（♯40） | チェーン駆動（♯40） |
| ローラ寸法（外径×肉厚×軸径） | 38.1×2.3×12 メッキ付 | 42.7×2.3×12 メッキ付 | 48.6×1.6×12 メッキ付 | 57.2×2.1×12 メッキ付 | 60.5×2.3×12 メッキ付 |
| ローラ幅（W） | 100~1,000 50とび | 100~1,000 50とび | 100~1,000 50とび | 100~1,000 50とび | 100~1,000 50とび |
| ローラピッチ（P） | 50 75 100 | 50 75 100 | 75 100 150 | 75 100 150 | 75 100 150 |
| フレーム寸法 | [120×30×t 3.2 | [120×30×t 3.2 | [120×30×t 3.2 | [120×30×t 3.2 | [120×30×t 3.2 |
| スプロケット(ローラ部) | ♯40×10丁S | ♯40×10丁S | ♯40×10丁S | ♯40×10丁S | ♯40×10丁S |
| 機 長（L） | max12,000 | max12,000 | max12,000 | max12,000 | max12,000 |
| 機 幅 | ローラ幅+90 | ローラ幅+90 | ローラ幅+90 | ローラ幅+90 | ローラ幅+90 |
| 機 高 (H) | min450 | min450 | min450 | min450 | min450 |
| 搬送能力(kg/m) | max150 | max150 | max150 | max150 | max150 |
| 搬送速度V(m/min) | max25 | max25 | max25 | max25 | max25 |
| モーター出力(kW) | 0.1 0.2 0.4 0.75 | 0.1 0.2 0.4 0.75 | 0.1 0.2 0.4 0.75 | 0.1 0.2 0.4 0.75 | 0.1 0.2 0.4 0.75 |
| 電 源 | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） |

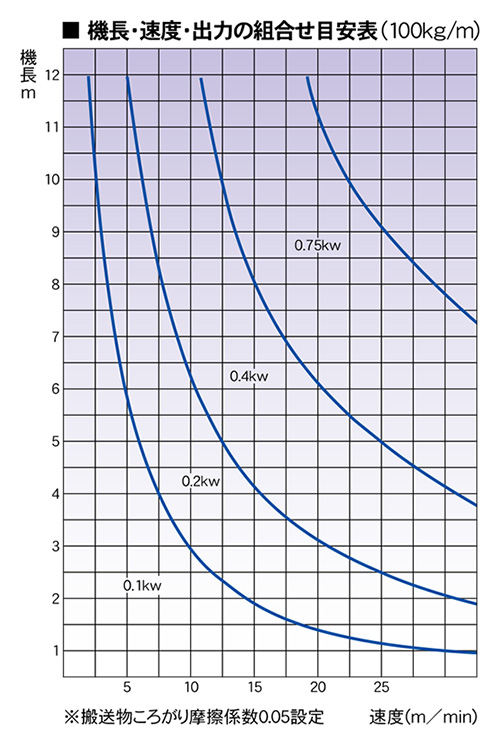

■その他
ダウンロード
KR-384010S
KR-484010S
KR-574010S
KR-604010S
