製品説明
KPR型駆動ローラコンベヤは強固なローラを市販のピロブロックでしっかり保持し、1,500kgの搬送も可能な超重荷重用コンベヤです。
・スチール製
・チェーン伝達
・重量機種
・スタンダードシリーズ
・スチール製
・チェーン伝達
・重量機種
・スタンダードシリーズ
型式の選び方
KPTR型式を表す
|
- |
1200カーブ中心半径（R）
|
- |
300（W）ローラ幅(㎜)
|
× |
100(P)ローラピッチ(㎜)
|
× |
750(H)機高(㎜)
|
仕様

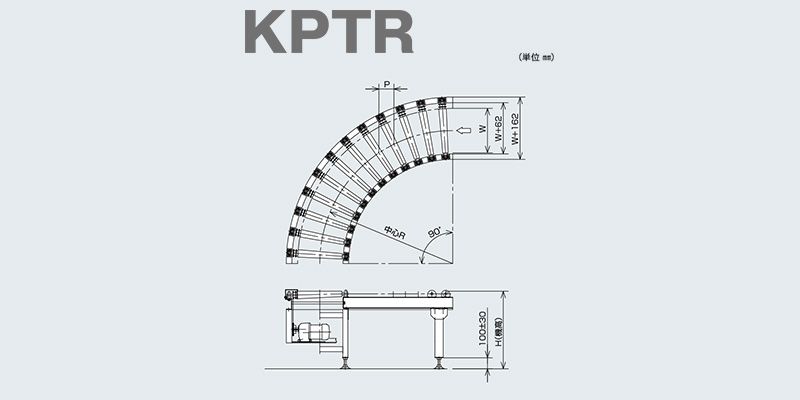

■図面
■仕様
| 型式 | KPTR-1200 | KPTR-2000 |
|---|---|---|
| 駆動方式 | チェーン駆動(♯40) | チェーン駆動(♯40) |
| ローラ寸法 ローラ幅:小径×大径×軸径 |
300：50×64×25 (20) 400：48×67×25 (20) 500：45×69×25 (20) 600：45×74×25 (20) |
500：50×66×25 (20) 600：50×69×25 (20) 700：50×72×25 (20) 800：50×75×25 (20) |
| ローラピッチ（P） | 100 150 | 100 150 |
| フレーム寸法 | [100×50×4.5 | [100×50×4.5 |
| スプロケット（ローラ部） | ♯40×15丁S | ♯40×15丁S |
| カーブ中心半径(R) | 1,200 | 2,000 |
| 機 幅 | ローラ幅+212 | ローラ幅+212 |
| 機 高 (H) | min600 | min600 |
| 搬送能力(kg/m) | max300 | max300 |
| 搬送速度V(m/min) | max10 | max10 |
| モーター出力(kW) | 0.4 | 0.4 |
| 電 源 | AC200V（三相） | AC200V（三相） |
※チェーンピッチによりローラピッチは多少±いたします。
※仕様条件の組合せにより上記仕様が変わる場合もあります。
※重量搬送にはインバータ制御(スロースタート・スローダウン）を推奨します。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
※仕様条件の組合せにより上記仕様が変わる場合もあります。
※重量搬送にはインバータ制御(スロースタート・スローダウン）を推奨します。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
