最新更新日 2019年10月31日
製品説明
【付属品】
・電源コネクター：1個
・運転用コネクター：1個
・バネ座金 M4：2個
・六角ナット M4：2個
・十字穴付 小ねじM4-14：2個
・電源コネクター：1個
・運転用コネクター：1個
・バネ座金 M4：2個
・六角ナット M4：2個
・十字穴付 小ねじM4-14：2個

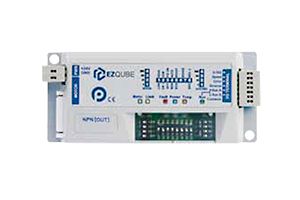

製品画像
仕様
■仕様
| 項目 | 內容 |
|---|---|
| 電源 | 電圧：DC24V±5％ |
| パルスローラ回転方向 | 両方向：CW（時計回り）/CCW（反時計回り） ※パルスローラをコード側から見て |
| パルスローラ回転数 使用可能範囲 |
SENERGY Eco-mode：580～5800 r/min SENERGY Boost-mode：580～4200 r/min |
| 運転条件 | 連続運転、または間欠運転（1秒ON,1秒OFF） |
| 速度設定 | DIP SW：1～4 ON-OFF 外部電圧入力：0～10V |
| 回転方向切替 | 外部信号、またはDIP SW（CONFIG）による回転方向切替 |
| モータ保護機能 | 過熱保護：電子サーマル 過負荷保護：過負荷（ロック）5秒断続、停止 モータショート保護：モータに16A以上の電流は流れると停止 |
| ブレーキ | DIP SW(CONFIG)SW-6.7：フリー/回生ブレーキ/サーボロック |
| 表示灯 | 電源（Power）：通常輝度で点灯（入力電圧18V～32V) ：0.1秒間隔で高速点滅（入力電圧18V以下） ：高輝度で点灯（入力電圧32V以上） 運転（Run）：Run A またはRun B がON時点灯（RUN信号ON) モータ（Motor)：高速点滅（RUN信号ON モータ回転数に比例して点滅） ホールド（Hold）：点灯（電流制限状態） ：高速・低速点滅（拘束状態（ロック）等） 過熱状態（Over Temp)：点灯（モータ温度が105℃以上） エラー（Stop)：0.4秒間隔で0.2秒高速点滅（モーターローラ未接続） ：0.1秒間隔で赤高速点滅（エラー状態のモータを停止中） ：その他の点滅速度（その他エラー） |
※詳細仕様についてはお問い合わせください。
