製品説明
SSTシステマチックローラコンベヤはモーター内蔵型ローラを駆動力とした、シンプルで多目的な用途にフルキシブルに対応できる駆動コンベヤです。
・スチール製
・モーターローラ伝達
・中量機種
・［90フレームタイプ
・スチール製
・モーターローラ伝達
・中量機種
・［90フレームタイプ

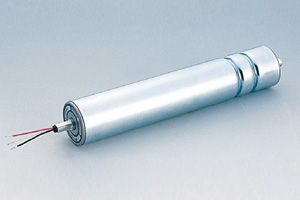

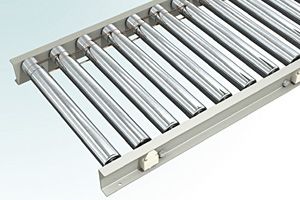

製品画像
仕様

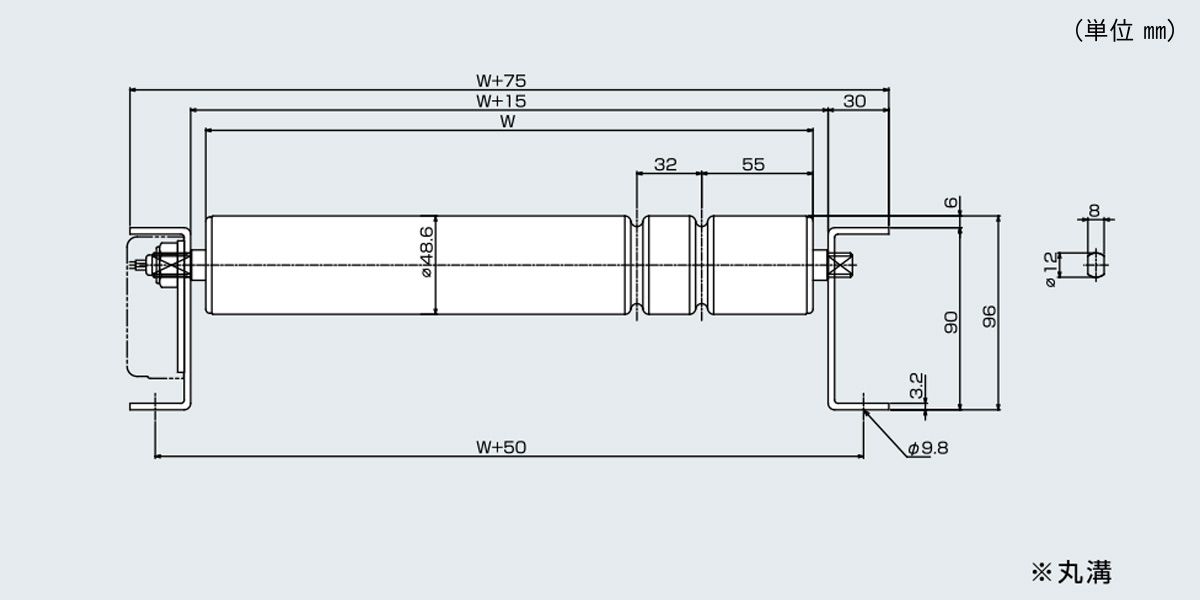

■図面
■仕様
| 型式 | SST-48HE |
|---|---|
| 駆動方式（連動方式） | モーターローラ（ウレタン製丸ベルト） |
| 補助ローラ（外径×肉厚×軸径） | 48.6×1.6×対辺11 六角パイプ軸 メッキ付き |
| ローラ幅(W) | 300～1,000 50とび |
| ローラピッチ(P) | (50) 75 100 150 |
| フレーム寸法 | ［90×30×3.2 |
| 機長(L) | 1,000（1,050） 1,500 2,000（1,950） 3,000 |
| 機幅 | ローラ幅＋75 |
| 搬送速度 m/min（定格時） | 型式：50／60Hz＜br＞ 03型：3.7／4.0＜br＞ 05型：5.2／5.7＜br＞ 08型：7.9／8.5＜br＞ 10型：9.9／10.7＜br＞ 17型：18.7／22.6＜br＞ 20型：22.1／26.8 |
| 電源 | AC200V（三相） |
※単位 ㎜
※ローラピッチ50は呼びピッチになります。
※機長（）内寸法は75ピッチの場合の機長になります。
※上記以外の高速対応も可能ですのでご相談ください。
※標準以外の仕様も製作しておりますのでご相談ください。
※ローラピッチ50は呼びピッチになります。
※機長（）内寸法は75ピッチの場合の機長になります。
※上記以外の高速対応も可能ですのでご相談ください。
※標準以外の仕様も製作しておりますのでご相談ください。
