製品説明
MACアキュームローラコンベヤは、スプリング力の調整により常に搬送物に最適な駆動力を得ることができます。MAC-CK型は数本ごとに駆動力をローラ毎に調整でき、調整はスプロケット側からとなります。用途、使用状況に合わせてお選びいただけます。
・スチール製
・チェーン伝達
・中量機種
スタンダードシリーズ
・スチール製
・チェーン伝達
・中量機種
スタンダードシリーズ

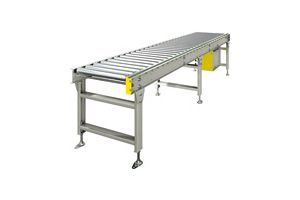

製品画像

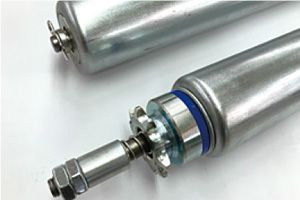

スプロケット側からの調整になります。
仕様

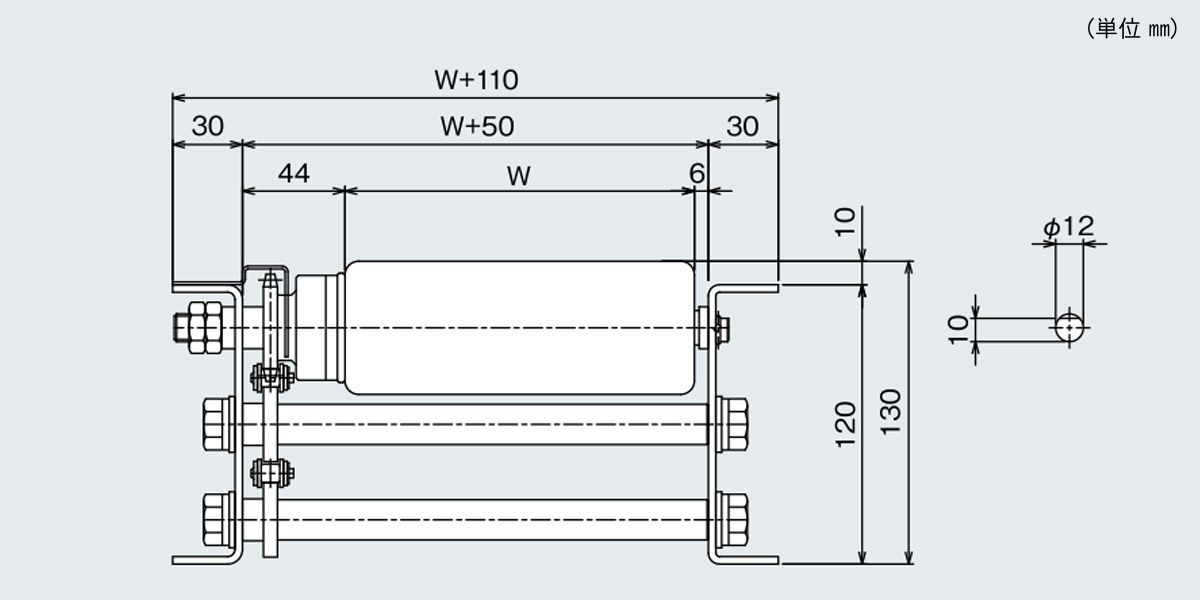

■図面
■仕様
| 型式 | MAC-CK384010S | MAC-CK424010S | MAC-CK484010S | MAC-CK574010S | MAC-CK604010S |
|---|---|---|---|---|---|
| 駆動方式 | チェーン駆動（＃40） | チェーン駆動（＃40） | チェーン駆動（＃40） | チェーン駆動（＃40） | チェーン駆動（＃40） |
| ローラ寸法 （外径×肉厚×軸径） |
38.1×2.3×12 メッキ付 | 42.7×2.3×12 メッキ付 | 48.6×1.6×12 メッキ付 | 57.2×2.1×12 メッキ付 | 60.5×2.3×12 メッキ付 |
| ローラ幅（W） | 100～1,000 50とび | 100～1,000 50とび | 100～1,000 50とび | 100～1,000 50とび | 100～1,000 50とび |
| ローラピッチ（P） | 50 75 100 | 50 75 100 | 75 100 150 | 75 100 150 | 75 100 150 |
| フレーム寸法 | ［120×30×3.2 | ［120×30×3.2 | ［120×30×3.2 | ［120×30×3.2 | ［120×30×3.2 |
| スプロケット（ローラ部） | #40×10丁S | #40×10丁S | #40×10丁S | #40×10丁S | #40×10丁S |
| 機長（L） | max9,000 | max9,000 | max9,000 | max9,000 | max9,000 |
| 機幅 | ローラ幅＋110 | ローラ幅＋110 | ローラ幅＋110 | ローラ幅＋110 | ローラ幅＋110 |
| 機高（H） | min450 | min450 | min450 | min450 | min450 |
| 搬送能力（kg/m） | max100 | max100 | max100 | max100 | max100 |
| 搬送速度V（m/min） | max25 | max25 | max25 | max25 | max25 |
| モーター出力（kw） | 0.2 0.4 0.75 | 0.2 0.4 0.75 | 0.2 0.4 0.75 | 0.2 0.4 0.75 | 0.2 0.4 0.75 |
| 電源 | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） |
※単位 ㎜
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
■その他
