製品説明
重量用コンベヤとして安定した搬送をします。2列のローラで受けることで2tの重量物搬送を可能にしました。

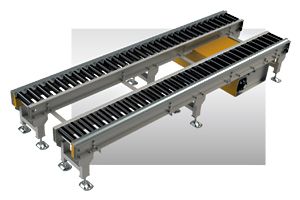

製品画像
KR-S-2R
仕様

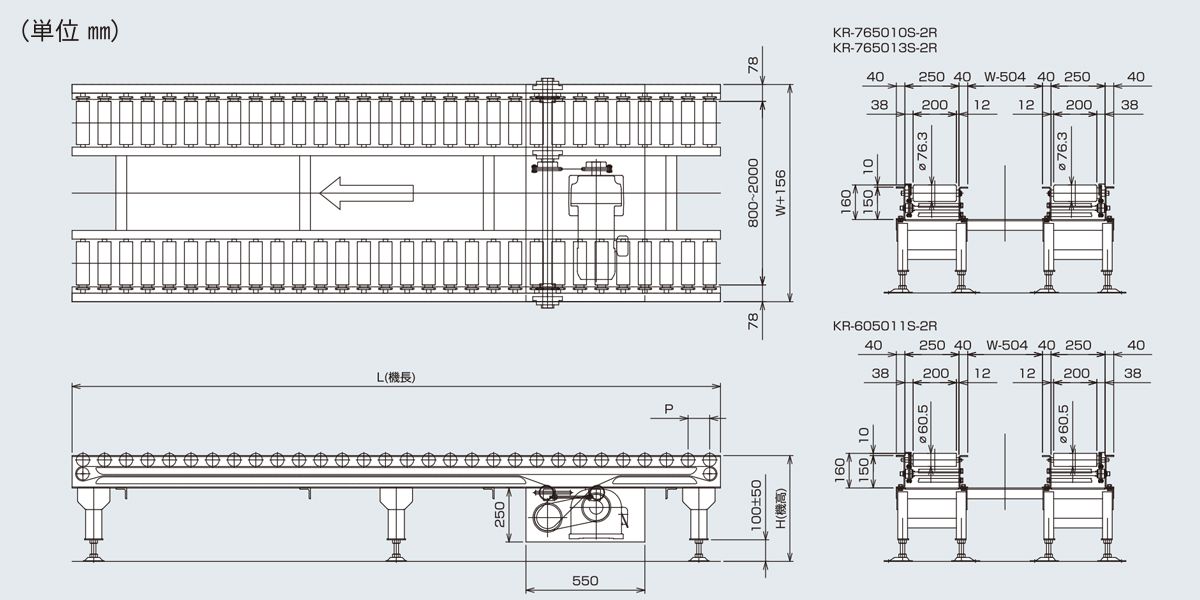

■図面
■仕様
| 型式 | KR-605011S-2R | KR-765010S-2R | KR-765013S-2R |
|---|---|---|---|
| 駆動方式 | チェーン駆動（＃50） | チェーン駆動（＃50） | チェーン駆動（＃50） |
| ローラ寸法（外径×肉厚×軸径） | 60.5×3.8×15 メッキなし | 76.3×4.2×15 メッキなし | 76.3×4.2×20 メッキなし |
| ローラ幅 | 200固定 | 200固定 | 200固定 |
| 有効ローラ幅（W） | 800～2,000 | 800～2,000 | 800～2,000 |
| ローラピッチ（P） | 75 100 150 200 | 100 150 200 300 | 100 150 200 300 |
| フレーム寸法 | [150×40×4.5 | [150×40×4.5 | [150×40×4.5 |
| 機長（L） | 3,000L | 3,000L | 3,000L |
| 機幅 | W＋156 | W＋156 | W＋156 |
| 機高（H） | min500 | min500 | min500 |
| 搬送能力（kg/m） | max1,000 | max1,000 | max2,000 |
| 最大搬送能力（kg/台） | max3,000 | max2,500 | max3,000 |
| 搬送速度V（m/min） | max10 | max10 | max10 |
| モーター出力（kw） | 0.2 0.4 0.75 1.5 | 0.2 0.4 0.75 1.5 | 0.2 0.4 0.75 1.5 |
| 電源 | AC200V（三相） | AC200V（三相） | AC200V（三相） |
| オーバーハング搬送 | 不可 | 可 | 不可 |
※単位：㎜
※使用条件の組合せにより上記仕様が変わる場合もあります。
※重量物搬送にはインバーター制御（スロースタート・スローダウン）を推奨します。
※標準以外の仕様も製作いたしておりますのでご相談ください。
※使用条件の組合せにより上記仕様が変わる場合もあります。
※重量物搬送にはインバーター制御（スロースタート・スローダウン）を推奨します。
※標準以外の仕様も製作いたしておりますのでご相談ください。
