製品説明
入力から出力への効率が高く、同サイズのACモーターに比べ、約300％のトルクが得られ、ドライバー内の内部ボリューム設定により最大32段階の変速もできる、DCモーターローラです。
・スチール製
・モーターローラ伝達
・中量機種
・［90フレームタイプ
・スチール製
・モーターローラ伝達
・中量機種
・［90フレームタイプ

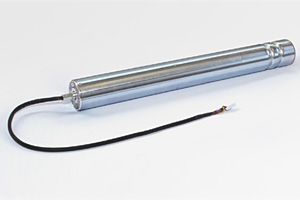

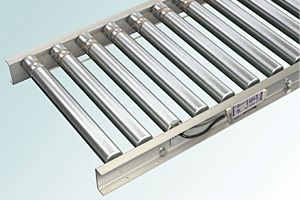

製品画像
仕様

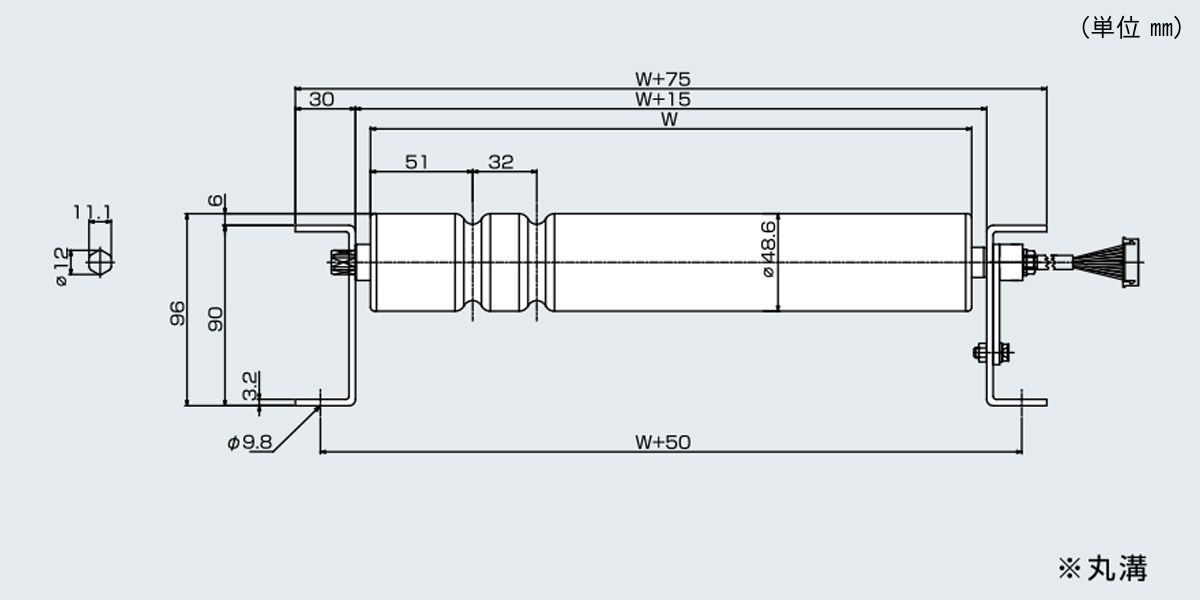

■図面
■仕様
| 型式 | DC-48HE |
|---|---|
| 駆動方式（連動方式） | モーターローラ（ウレタン製丸ベルト） |
| 補助ローラ（外径×肉厚×軸径） | 48.6×1.6×対辺11 六角パイプ軸 メッキ付き |
| ローラ幅(W) | 300～1,000 50とび |
| ローラピッチ(P) | (50) 75 100 150 |
| フレーム寸法 | ［90×30×3.2 |
| 機長(L) | 1,000（1,050） 1,500 2,000（1,950） 3,000 |
| 機幅 | ローラ幅＋75 |
| 搬送速度（V） m/min（周速） |
型式：最小／最大＜br＞ 15型：1.9／19.6＜br＞ 20型：2.6／26.8＜br＞ 25型：3.2／32.7＜br＞ 35型：4.8／48.3 |
| 電源 | DC24V（直流） 40W/本 |
※単位 ㎜
※ドライバーカードEZQUBE Eco-mode使用時
※ローラピッチ50は呼びピッチになります。
※機長（）内寸法は75ピッチの場合の機長になります。
※上記以外の高速対応も可能ですのでご相談ください。
※標準以外の仕様も製作しておりますのでご相談ください。
※ドライバーカードEZQUBE Eco-mode使用時
※ローラピッチ50は呼びピッチになります。
※機長（）内寸法は75ピッチの場合の機長になります。
※上記以外の高速対応も可能ですのでご相談ください。
※標準以外の仕様も製作しておりますのでご相談ください。
