CE-1 ベルゴッチ（ミニベルト）ミニカーブコンベヤ　センタードライブ　スチール製　軽量機種
コンベヤ＞ベルトコンベヤ＞ベルゴッチ＞カーブベルトコンベヤ
CE-1

ミニカーブコンベヤ

製品説明
正逆運転可能なミニカーブコンベヤ。
ベルト交換にも工具は不要な構造です。小径ローラ（Φ21）の採用により、小物搬送に適しております。
・スチール製
・軽量機種
製品画像
型式の選び方

CE

CE：カーブ／タイプ名

-

1

1：センタードライブ

-

300

ベルト幅（㎜）

-

90

角度

-

F

変速／F

-

B90

A（AC100V単相）
B（AC200V単相）
C（AC200V三相）
数字／モータ出力（90W）

-

R/L

進行方向
↑PAGE　TOP
仕様

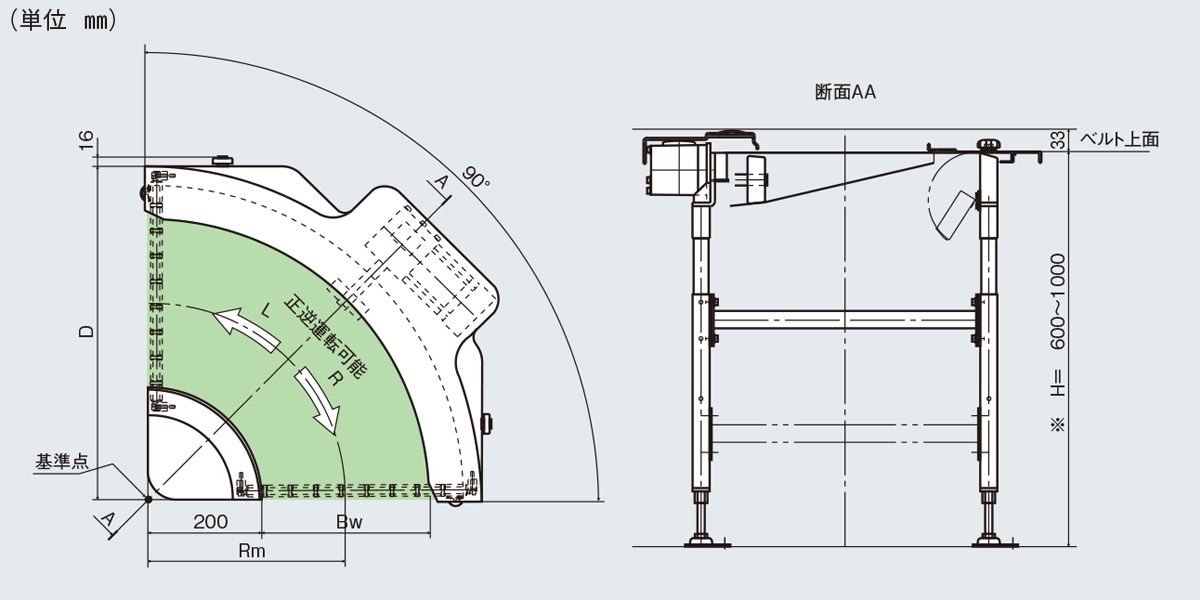

■図面 (※クリックして拡大)

■仕様

型式 CE-1

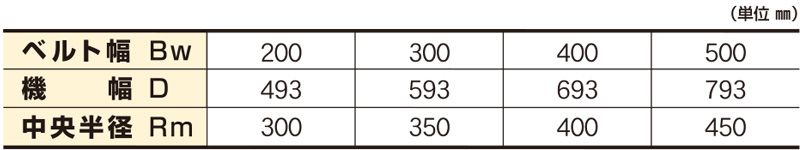

ベルト幅　Bw / 機幅　D / 中央半径 Rm ・200 / 493 / 300
・300 / 543 / 350
・400 / 593 / 400
・500 / 643 / 450
角度 90度
機高 600～999（脚含む）
H7：600～799
H9：800～999から選定して下さい。
※機高600㎜以下（300-599）と1,000㎜以上（1,000～1,400）は、オプションとなります。（一体型脚）
制作最小機高：300㎜ / 制作最大機高：1,400㎜
ベルト速度 5～30ｍ / min（インバータ変速）
※速度は中央速度となります。
搬送能力 10kg / 台（水平分散荷重時）
モータ出力 90W
電源 AC100V（単相）
AC200V（単相）
AC200V（三相）

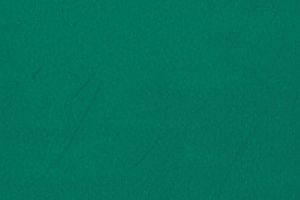

ベルト（標準） ポリウレタンベルト（１プライ）
（色：グリーン、食品規格適合）
塗装色 シルバーメタリック
※単位：㎜
※ご注文の際には、ベルト回転方向（L・R）をご指定ください。
※袋物の搬送は、上記搬送能力の40％以下でご使用ください。
※正逆運転はインバータのパラメータの設定により正逆が可能となります。
