製品説明
駆動プーリの軸受け部にフランジユニットを採用してリニューアルしました。
傾斜搬送 サン付ベルトタイプ(桟高さ30H、桟ピッチ約300P)
最大傾斜角度45°まで対応できます。
・アルミフレーム
・ヘッドドライブ
・軽量機種
※カバーホッパーはオプションになります。
傾斜搬送 サン付ベルトタイプ(桟高さ30H、桟ピッチ約300P)
最大傾斜角度45°まで対応できます。
・アルミフレーム
・ヘッドドライブ
・軽量機種
※カバーホッパーはオプションになります。
製品画像

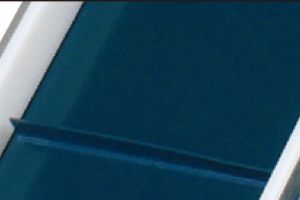

標準ベルト（拡大写真）
型式の選び方
Type60数字／フレーム厚（㎜）
|
- |
ZD2PZD2：急傾斜用
|
- |
300ベルト幅（㎜）
|
- |
3,700水平機長（㎜）
※水平機長2000～5000(㎜) |
- |
T1定速／T
変速／F 数字／速度記号 |
- |
C200A（AC100V単相）
B（AC200V単相） C（AC200V三相） 定速=Cのみ 変速=A,B,C |
- |
2,500揚程
|
仕様

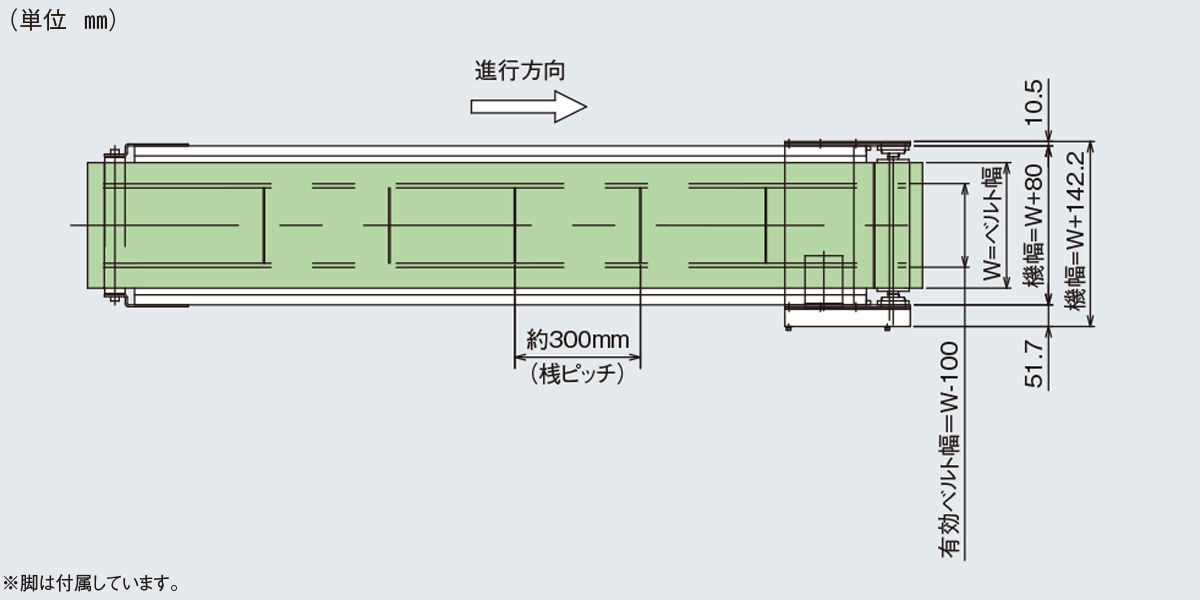

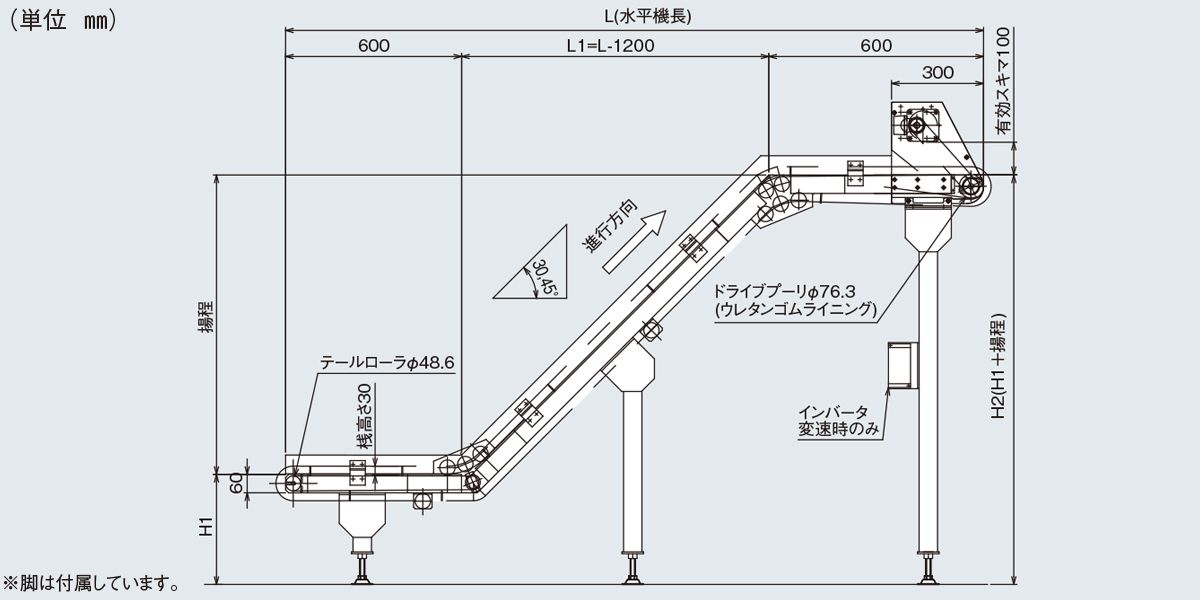

■図面 (※クリックして拡大)
■仕様
| 型式 | Type60-ZD2P |
|---|---|
| ベルト幅 / 有効ベルト幅 / 機幅 | ・300 / 200 / 380 ・400 / 300 / 480 ・500 / 400 / 580 ・600 / 500 / 680 |
| 揚程 | 2,500 |
| 機高 | 300H（h1） |
| 電源 | 定速 AC200V（三相） 変速 AC100V（単相）、AC200V（単相）、AC200V（三相） |
| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタン製桟付ベルト 蛇行防止桟付（色：グリーン） |

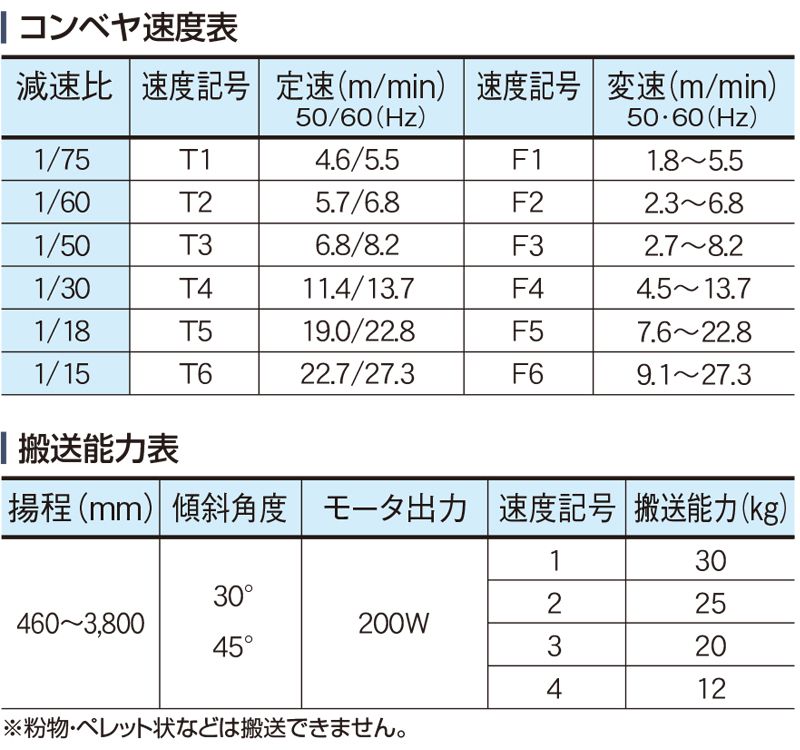

| 搬送能力 | 搬送能力表参照 |
| モータ出力 | 200W |
※単位：㎜
※定速は三相200V（モータ端子渡し）のみとなります。
※定速は三相200V（モータ端子渡し）のみとなります。
