製品説明
ローラエッジ部の調整機能をリニューアルしました。
ローラエッジにダコーレスベルトを採用しました。
小物搬送の乗り継ぎをスムーズに行います。
標準仕様は片側ローラエッジになります。
・アルミフレーム
・センタードライブ
・軽量機種
※機長・ベルト幅によってはチェーン駆動となります。
※脚はオプションです。オプションページをご参照ください。（標準色シルバー）
ローラエッジにダコーレスベルトを採用しました。
小物搬送の乗り継ぎをスムーズに行います。
標準仕様は片側ローラエッジになります。
・アルミフレーム
・センタードライブ
・軽量機種
※機長・ベルト幅によってはチェーン駆動となります。
※脚はオプションです。オプションページをご参照ください。（標準色シルバー）
製品画像
※写真は両側ローラエッジダコーレスモデルです（オプション）

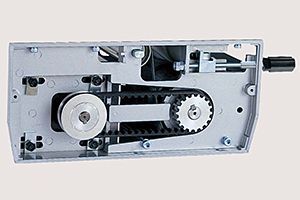

機長、ベルト幅によってはチェーン方式となります。
型式の選び方
Type60数字／フレーム厚（㎜）
|
- |
RG1N-IRG：ローラエッジ／タイプ名
1：センタードライブ RG1N-I：片側（入口側ローラエッジ） RG1N-O：片側（出口側ローラエッジ） RG1N-W：両側ローラエッジ |
- |
250ベルト幅（㎜）
|
- |
1,500機長（㎜）
|
- |

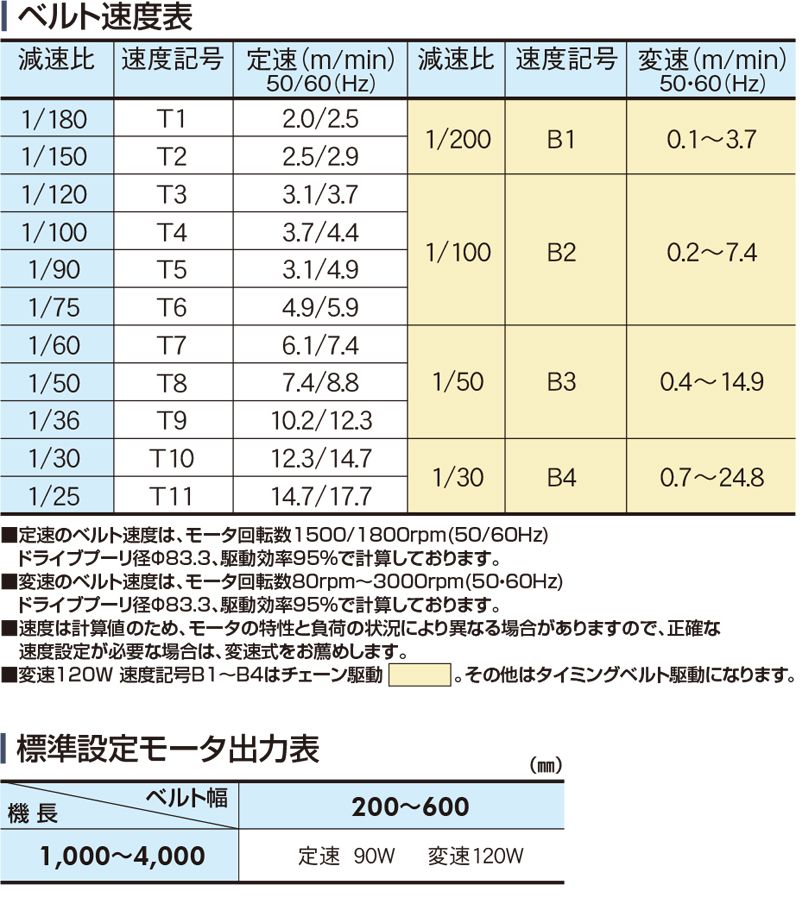

T5定速／T
変速／B 数字／速度記号 |
- |
A90A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字／モータ出力（90W・120W） |
仕様

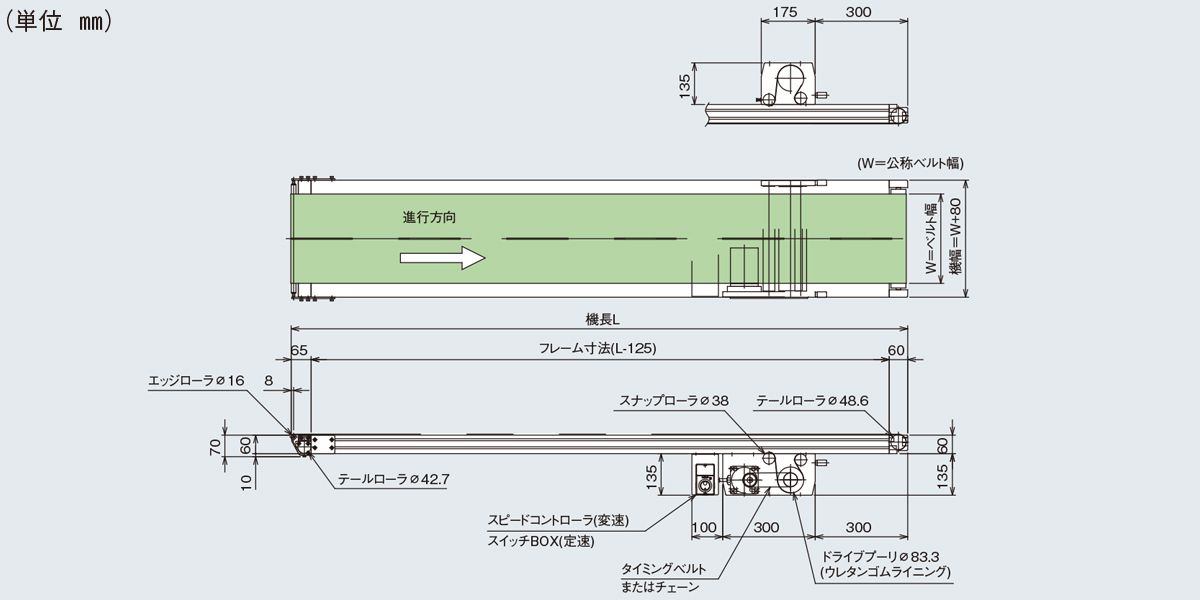

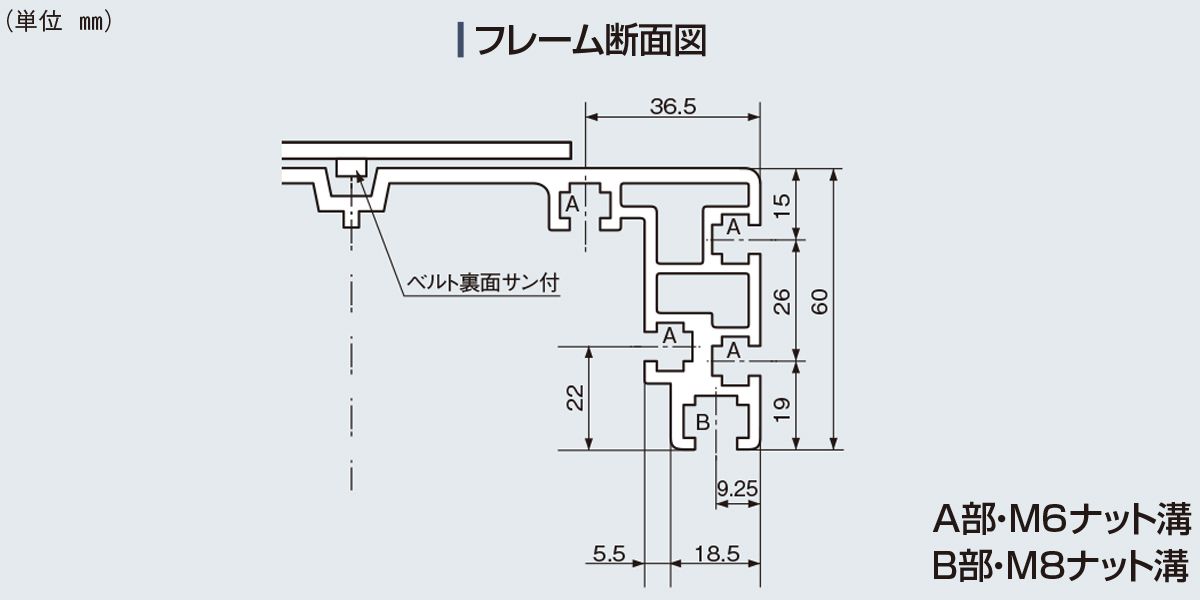

■図面 (※クリックして拡大)
■仕様
| 型式 | Type60-RG1N |
|---|---|
| ベルト幅（公称）/ 機幅 | ・200 / 280 ・250 / 330 ・300 / 380 ・400 / 480 ・500 / 580 ・600 / 680 |
| 機長 | 1,000・1,500・2,000・2,500・3,000・3,500・4,000 |
| 機高 | 195 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |
| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト （色：グリーン、食品規格適合、帯電防止処理） |
| 搬送能力 | 15kg / 台（水平分散荷重時）～300Wまで 10kg / 台（水平分散荷重時）400W 8kg / 台（水平分散荷重時）500W 5kg / 台（水平分散荷重時）600W |
| モータ出力 | 定速90W 変速120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
