製品説明
駆動プーリの軸受け部にフランジユニットを採用してリニューアルしました。
小物搬送の乗り継ぎをスムーズに行います。(ナイフエッジ部は片側のみとなります)
・アルミフレーム
・ヘッドドライブ
・軽量機種
・オプションベルトNo1-4
※上部駆動タイプのベルト上面からモータまでの有効スキマは100㎜です。
※脚はオプションです。オプションページをご参照下さい。（標準色はシルバー）
小物搬送の乗り継ぎをスムーズに行います。(ナイフエッジ部は片側のみとなります)
・アルミフレーム
・ヘッドドライブ
・軽量機種
・オプションベルトNo1-4
※上部駆動タイプのベルト上面からモータまでの有効スキマは100㎜です。
※脚はオプションです。オプションページをご参照下さい。（標準色はシルバー）

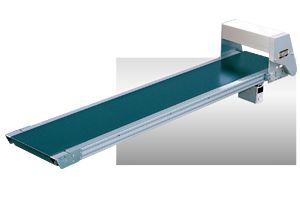

製品画像
Type60-K2P

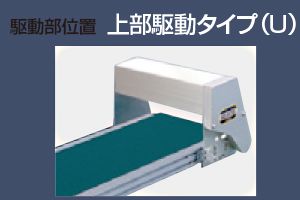

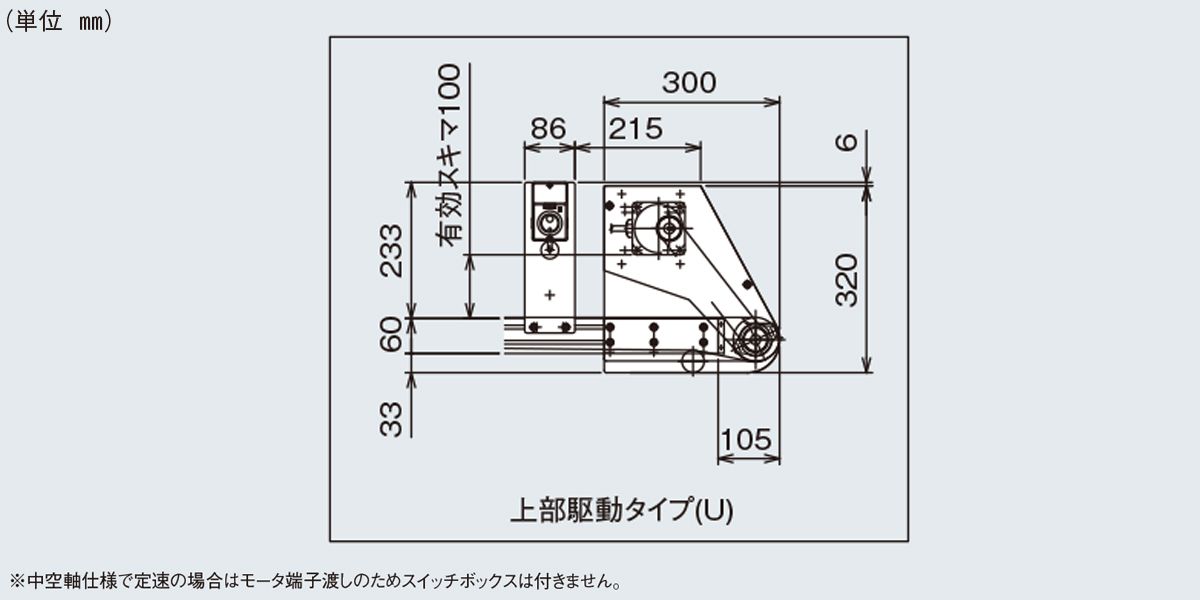

上部駆動タイプ（U）のベルト上面からモータまでの有効スキマは100㎜です。

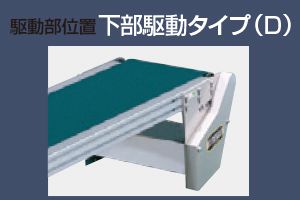

下部駆動タイプ（D）

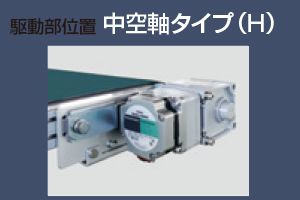

中空軸タイプ（H）

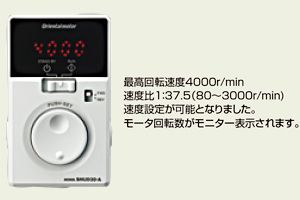

変速モデルにブラシレスDCモータとコントロールユニットを標準装備
型式の選び方
Type60数字／フレーム厚（㎜）
|
- |
K2DPK：ナイフエッジ／タイプ名
2：ヘッドドライブ U：上部駆動 D：下部駆動 H：中空軸 |
- |
200ベルト幅（㎜）
|
- |
1,500機長（㎜）
|
- |
T6定速／T
変速／B 数字／速度記号 |
- |
B90A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字／モータ出力（90W・120W） |
仕様

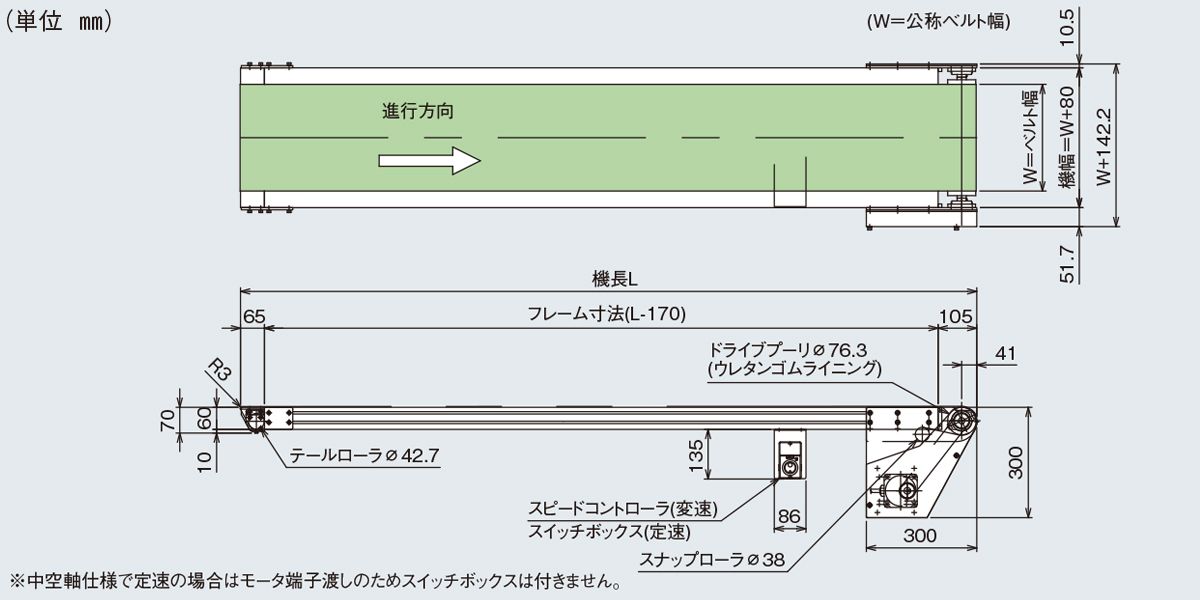

■図面 (※クリックして拡大)
■仕様
| 型式 | Type60-K2P |
|---|---|
| ベルト幅（公称）/ 機幅 | ・200 / 280 ・250 / 330 ・300 / 380 ・400 / 480 ・500 / 580 ・600 / 680 |
| 機長 | 1,000・1,500・2,000・2,500・3,000・3,500・4,000 |
| 機高 | 320 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |

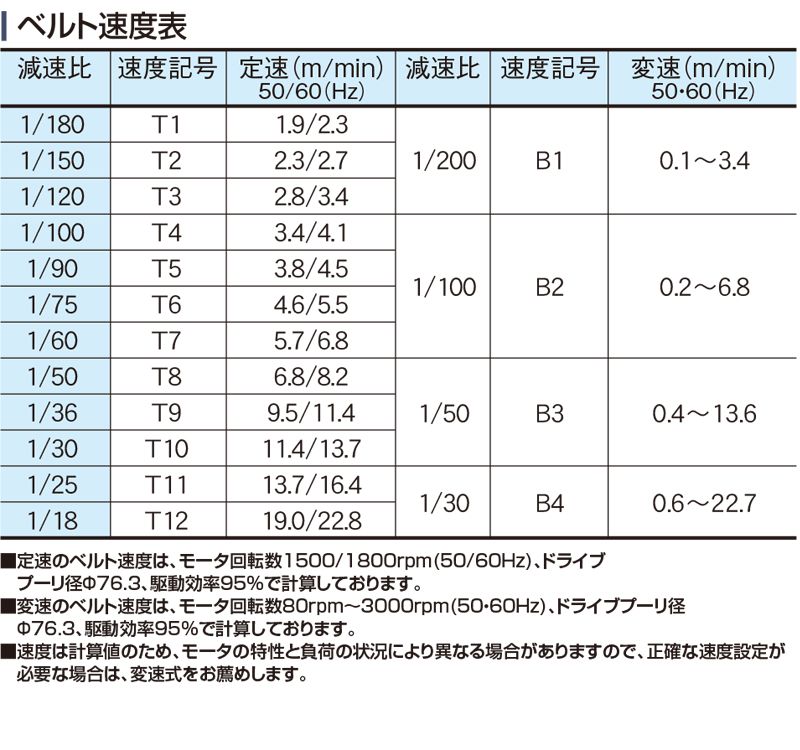

| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト（ナイフエッジ用） （色：グリーン、食品衛生規格適合、帯電防止処理） オプションベルトNo.1-4 |
| 搬送能力 | 15kg / 台（水平分散荷重時） |
| モータ出力 | 定速90W 変速120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※ベルト幅は、上記公称ベルト幅より10mm狭くなります。
※中空軸タイプ(H)の定速は、三相200V(端子渡し)のみとなます。
※ベルト幅は、上記公称ベルト幅より10mm狭くなります。
※中空軸タイプ(H)の定速は、三相200V(端子渡し)のみとなます。
