製品説明
ナイフエッジ部の調整機能をリニューアルしました。
小物搬送の乗り継ぎをスムーズに行います。標準仕様は片側ナイフエッジになります。
・アルミフレーム
・センタードライブ
・軽量機種
・オプションベルトNo1-4
※機長・ベルト幅によってはチェーン駆動となります。
※脚はオプションです。オプションページをご参照ください。
小物搬送の乗り継ぎをスムーズに行います。標準仕様は片側ナイフエッジになります。
・アルミフレーム
・センタードライブ
・軽量機種
・オプションベルトNo1-4
※機長・ベルト幅によってはチェーン駆動となります。
※脚はオプションです。オプションページをご参照ください。

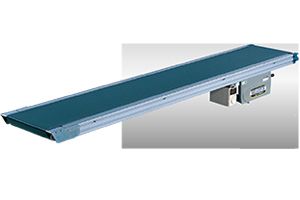

製品画像

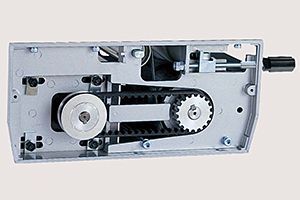

機長、ベルト幅によってはチェーン方式となります。
型式の選び方

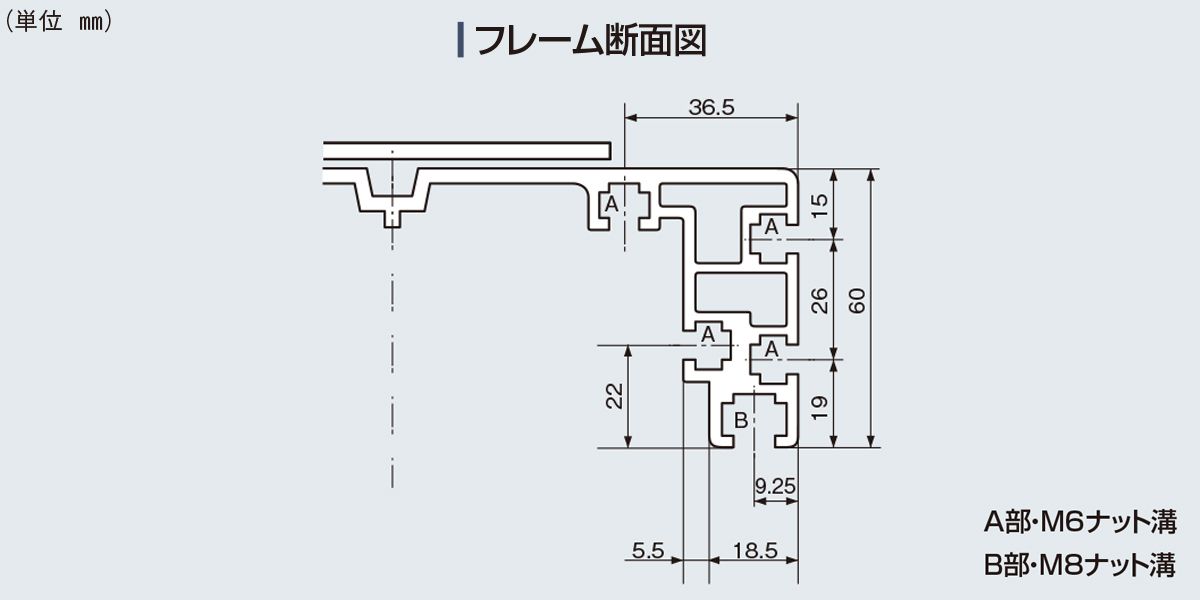

Type60数字／フレーム厚（㎜）
|
- |
K1N-IK：ナイフエッジ／タイプ名
1：センタードライブ K1N-I：片側（入口側ナイフエッジ） K1N-O：片側（出口側ナイフエッジ） K1N-W：両側ナイフエッジ |
- |
250ベルト幅（㎜）
|
- |
1,500機長（㎜）
|
- |

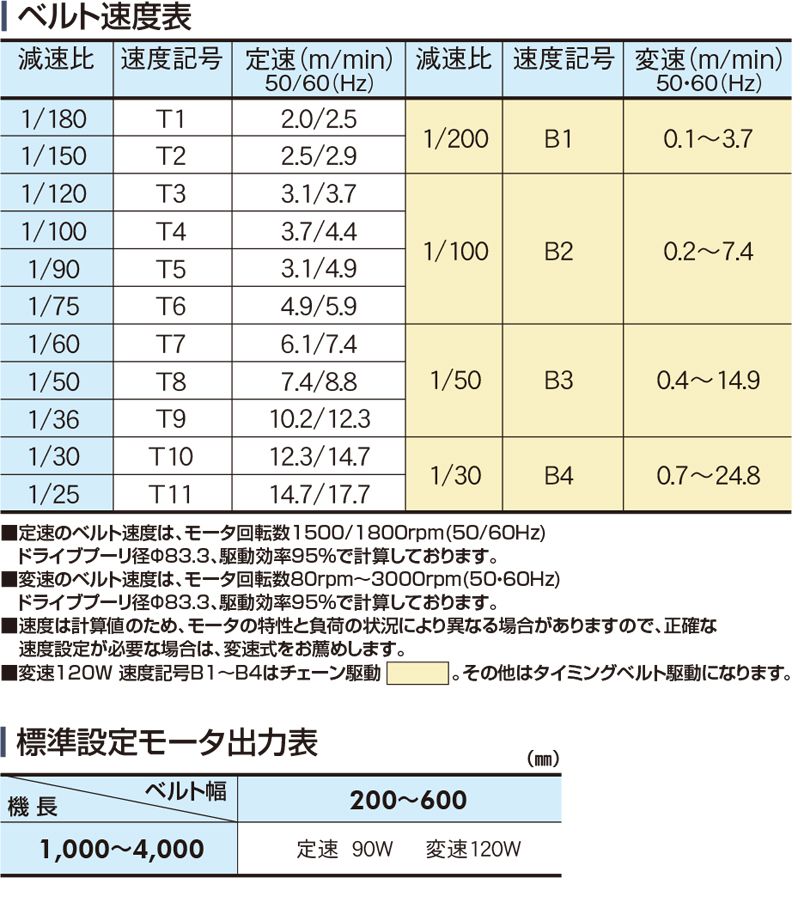

B2定速／T
変速／B 数字／速度記号 |
- |
A120A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字／モータ出力（90W・120W） |
仕様

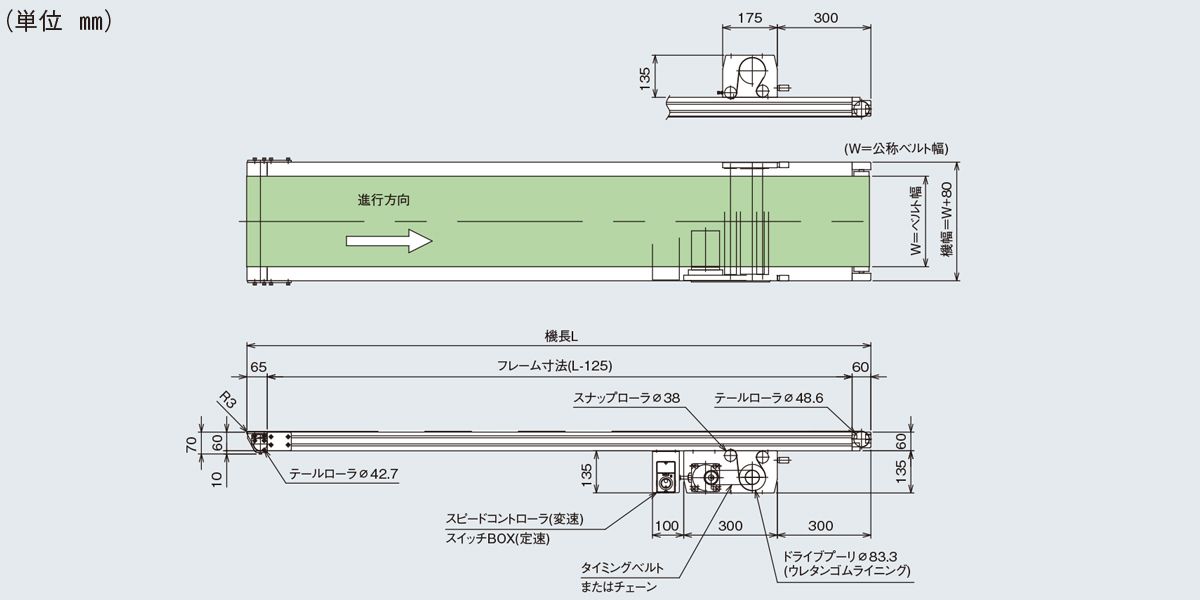

■図面 (※クリックして拡大)
■仕様
| 型式 | Type60-K1N |
|---|---|
| ベルト幅（公称）/ 機幅 | ・200 / 280 ・250 / 330 ・300 / 380 ・400 / 480 ・500 / 580 ・600 / 680 |
| 機長 | 1,000・1,500・2,000・2,500・3,000・3,500・4,000 |
| 機高 | 195 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |
| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト（ナイフエッジ用） （色：グリーン、食品規格適合、帯電防止処理） オプションベルトNo.1-4 |
| 搬送能力 | 15kg / 台（水平分散荷重時） |
| モータ出力 | 定速90W 変速120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
