製品説明
ヘッドドライブとして駆動部ベルト調整機能が新しくリニューアルをしました。桟付きベルト(高さ30mm)とガイド(高さ40mm)を標準装備。ばら物や不安定な搬送物の傾斜搬送や、水平でのピッチ送りに利用いただけます。また、キャリヤローラタイプの為、搬送能力が高く省エネに貢献しています。
・アルミフレーム
・ヘッドドライブ
・軽量機種
・キャリアタイプ
※上部駆動タイプのベルトの上面からモータまでの有効スキマは95㎜です。
※脚はオプションです。オプションページを参照して下さい。（標準色シルバー）
・Type40Cシリーズについて
・アルミフレーム
・ヘッドドライブ
・軽量機種
・キャリアタイプ
※上部駆動タイプのベルトの上面からモータまでの有効スキマは95㎜です。
※脚はオプションです。オプションページを参照して下さい。（標準色シルバー）
・Type40Cシリーズについて
製品画像

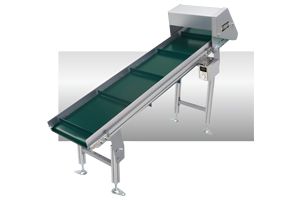

Type40C-D2P

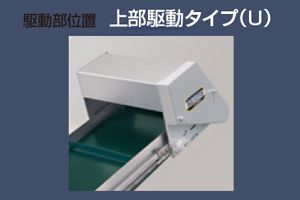

上部駆動タイプ（U）のベルト上面からモータまでの有効スキマは95㎜です。

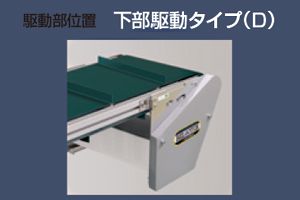

下部駆動タイプ（D）

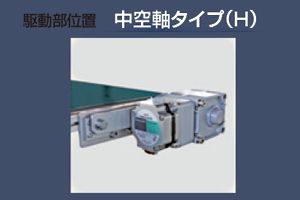

中空軸タイプ（H）
型式の選び方
Type40C数字／フレーム厚（㎜）
C／キャリヤタイプ |
- |
D2UP D：サン付ベルト／タイプ名
2：ヘッドドライブ U：上部駆動 D：下部駆動 H：中空軸 |
- |
250ベルト幅（㎜）
|
- |
1,500機長（㎜）
|
- |

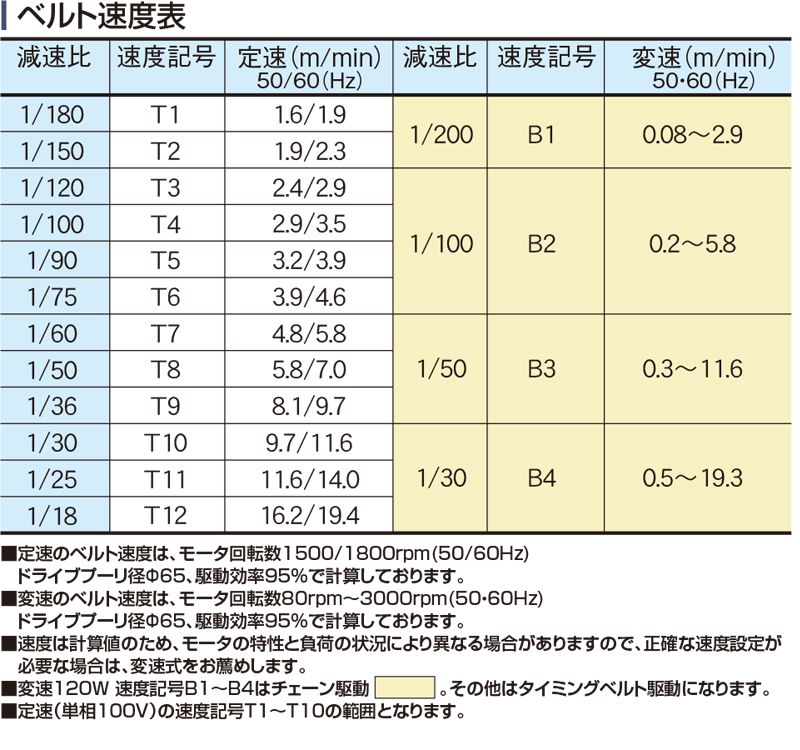

T5定速／T
変速／B 数字／速度記号 |
- |
B60A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字／モータ出力（60W・120W） |
仕様

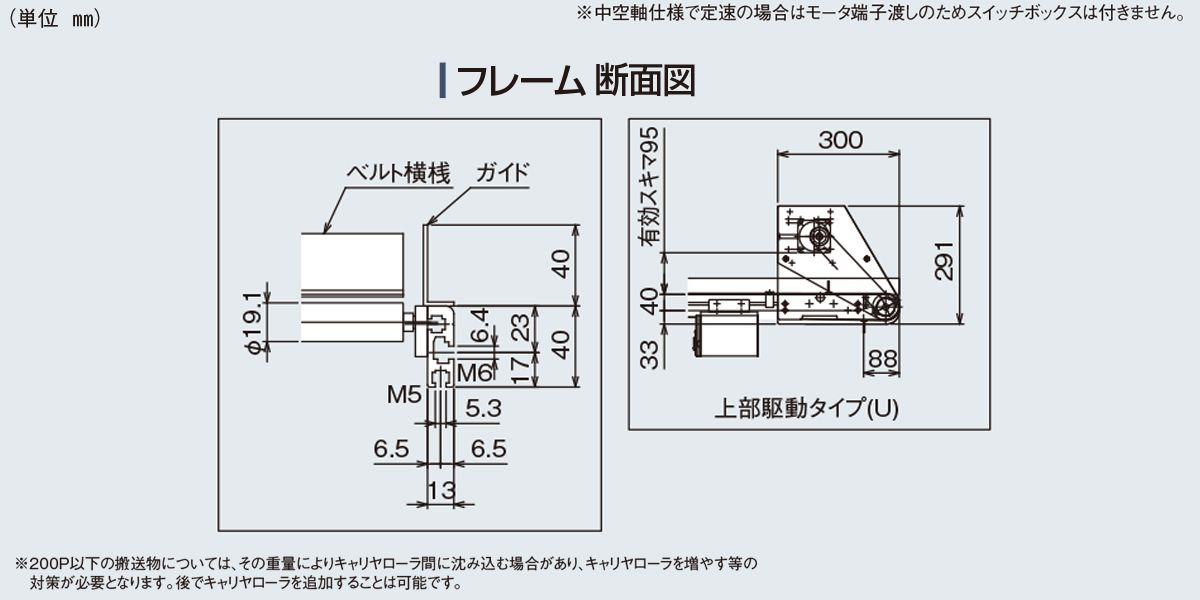

■図面 (※クリックして拡大)
■仕様
| 型式 | Type40C-D2P |
|---|---|
| ベルト幅（公称）/ 機幅 | ・100 / 140 ・150 / 190 ・200 / 240 ・250 / 290 ・300 / 340 ・350 / 390 ・400 / 440 ・500 / 540 |
| 機長 | 1,000・1,500・2,000・2,500・3,000 |
| 機高 | 291 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |
| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタン製桟付きベルト （色：グリーン、食品規格適合、帯電防止処理） |

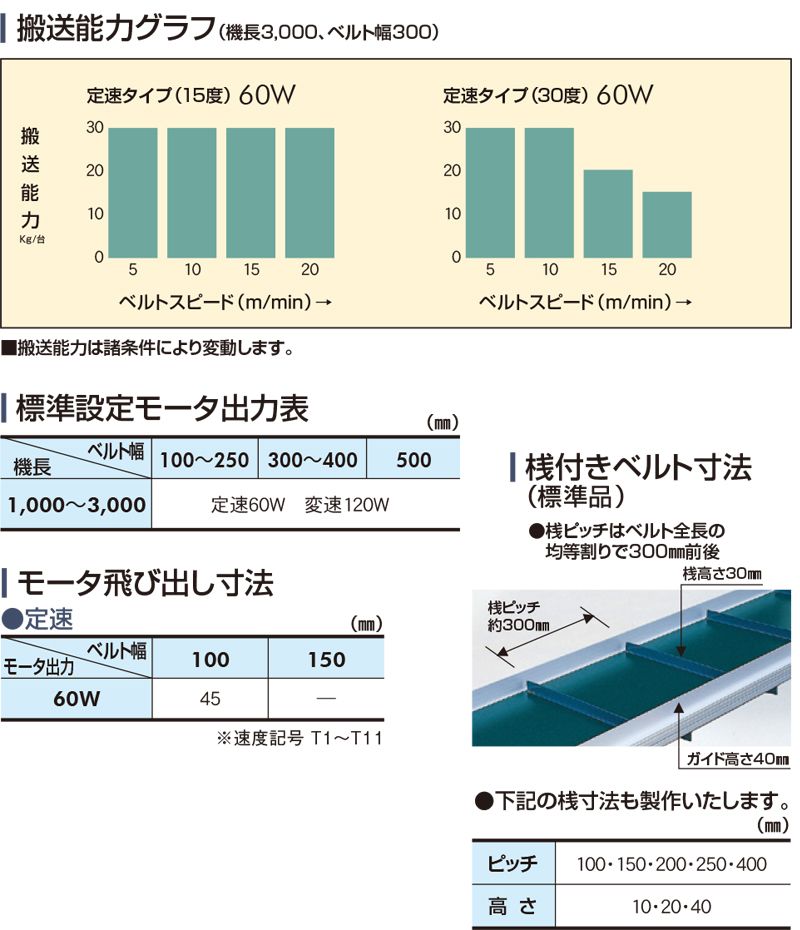

| 搬送能力 | 30kg / 台（水平分散荷重） |
| モータ出力 | 定速60W 変速120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※中空軸タイプ（H）の定速は、三相200V（端子渡し）のみとなります。
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※中空軸タイプ（H）の定速は、三相200V（端子渡し）のみとなります。
