製品説明
ベアリング部にニードルベアリングを採用した樹脂製ホイールでフレームはアルミ製。静音性に優れています。

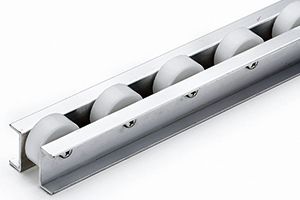

製品画像
【アルミ製フレーム】
仕様

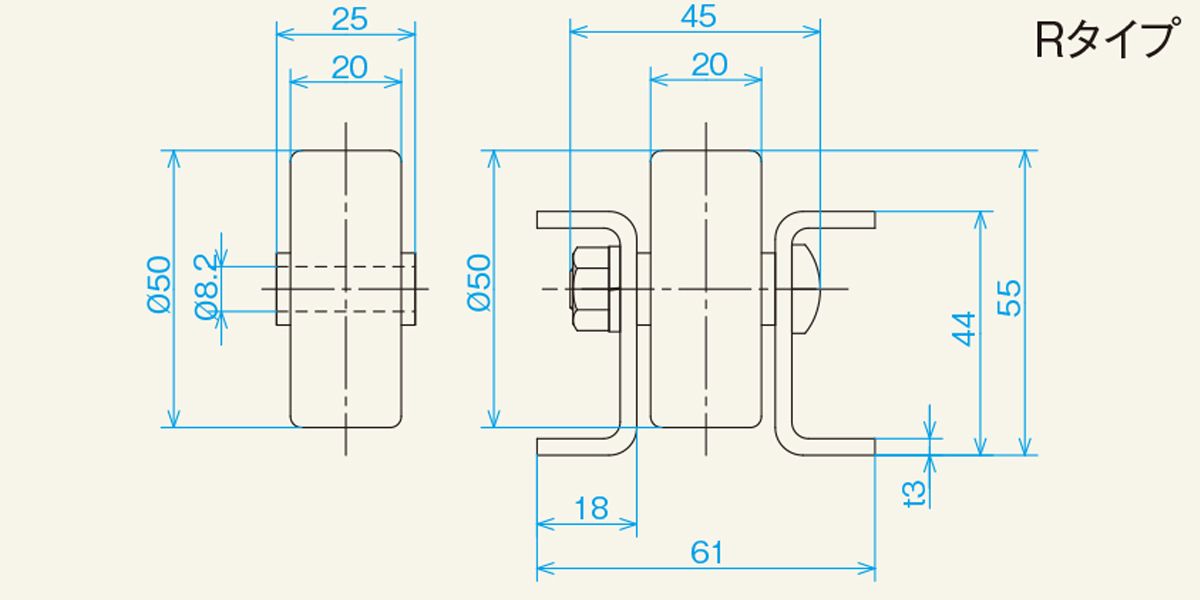

■図面
■仕様
| 型式 | WA-5020NPS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
50×20×8.2×25 |
| 使用軸 | M8×40L（＋ナベ） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 44×61×18×45×3.0 |
| 機高 Ｈ | 55 |
| 全長 Ｌ | 1,000～3,000 500とび |
| ホイール間隔 P | 75・100・150 |
| カーブ中心径 R | ー |
| ホイール1個当りの耐荷重（kg） | 18 |
| 備考 | アセタール製 |
| ストレート1000Lの重量目安（ｋｇ） 75P | 1.85 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 1.69 |
| ストレート1000Lの重量目安（ｋｇ） 150P | 1.52 |
単位：mm
