製品説明
外輪・ケースを平板からプレス加工し、めっきしたホイールで、安価タイプ。

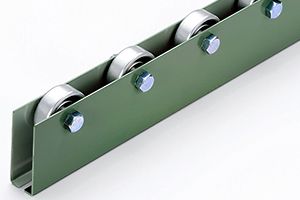

製品画像
【メジャーグリーン】
※標準色は2.5G/26近似色です。
※標準色は2.5G/26近似色です。
仕様

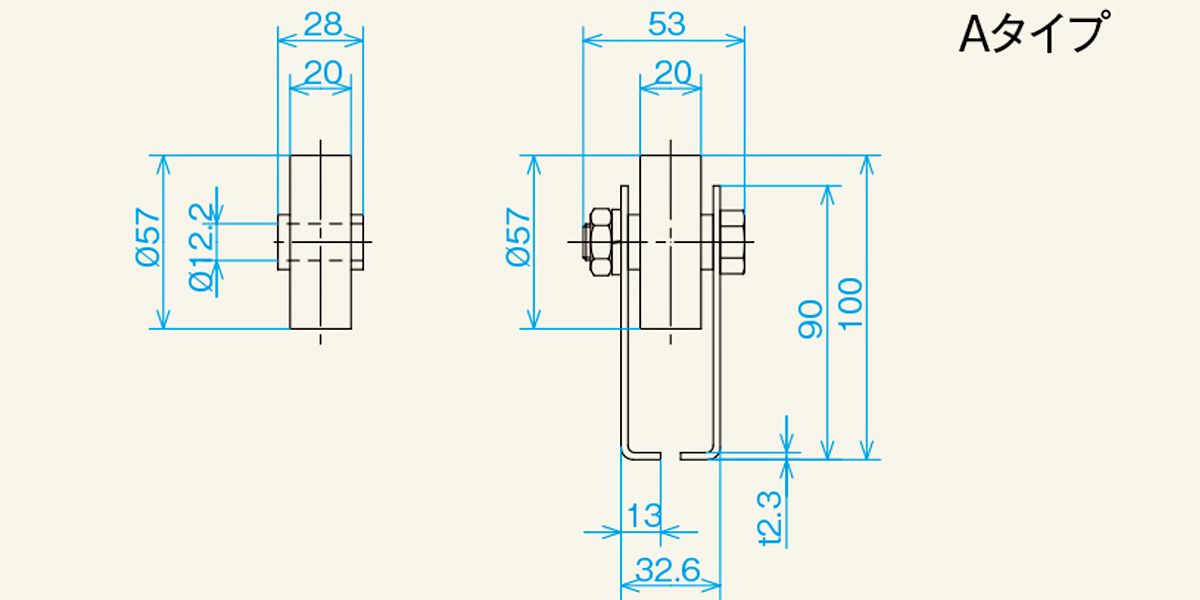

■図面
■仕様
| 型式 | W-57TS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
57×20×12.2×28 |
| 使用軸 | M12 ×45L（六角） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 90×32.6×13×53×2.3 |
| 機高 Ｈ | 100 |
| 全長 Ｌ | 1,800・2,400・3,000 |
| ホイール間隔 P | 75・100・150 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 25 |
| 備 考 | |
| ストレート1000Lの重量目安（ｋｇ） 75P | 6.16 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 5.56 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 4.96 |
単位：mm
