製品説明
外輪・ケースを平板からプレス加工し、めっきしたホイールで、安価タイプ。
製品画像
【メジャーグリーン】
※標準色は2.5G/27近似色です。
※標準色は2.5G/27近似色です。
仕様

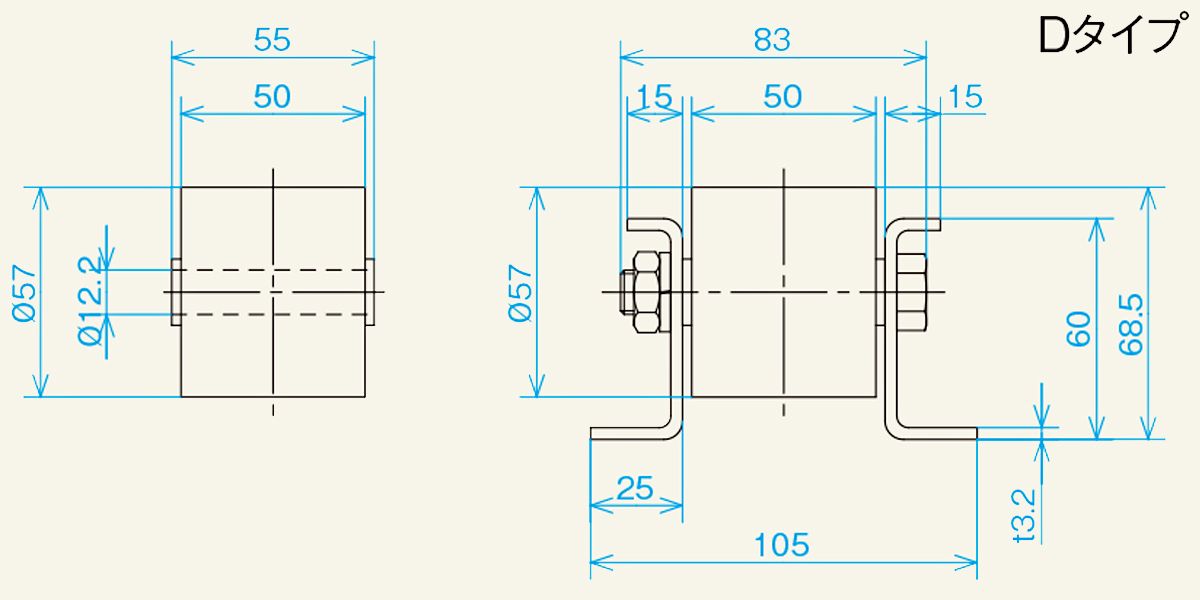

■図面
■仕様
| 型式 | W-5750P |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
57×50×12.2×55 |
| 使用軸 | M12 ×75L（六角） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 60×105×25×83×3.2 |
| 機高 Ｈ | 68.5 |
| 全長 Ｌ | 1,000・1,500・2,000・3,000 |
| ホイール間隔 P | 75・100・150・200 |
| カーブ中心径 R | ー |
| ホイール1個当りの耐荷重（kg） | 60 |
| 備 考 | 幅広型・強化型 |
| ストレート1000Lの重量目安（ｋｇ） 75P | 8.80 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 7.80 |
| ストレート1000Lの重量目安（ｋｇ） 150P | 6.80 |
単位：mm
