ホイールコンベヤ
製品情報
搬送システム製品
ホイールコンベヤ
ローラ対応ホイールコンベヤ
W-4850PD
ホイールコンベヤ > ローラ対応ホイールコンベヤ
W-4850PD
製品説明・画像
仕様
ダウンロード
価格表
関連製品
お問い合わせ
購入する
ストレート
製品説明
ローラコンベヤの乗り継ぎ、継ぎ足しラインに最適。

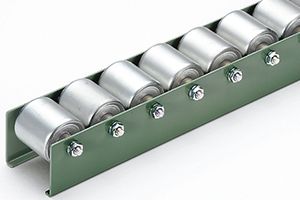

製品画像
【メジャーグリーン】
※標準色は2.5G6/3近似色です。
仕様

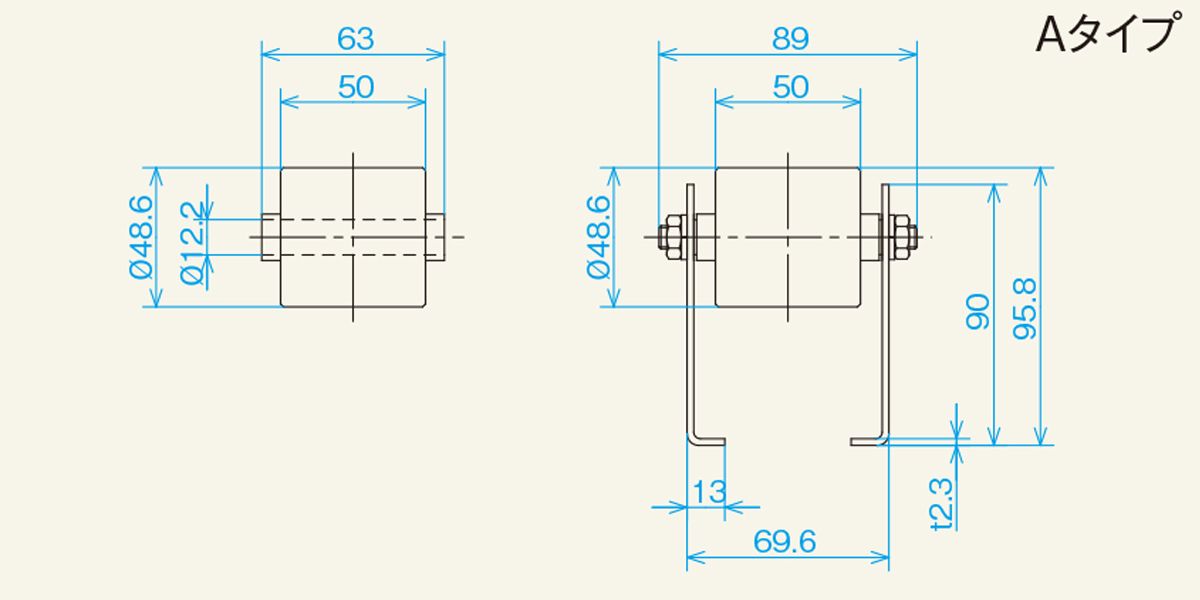

■図面
■仕様
型式
W-4850PD
ホイール寸法
外径D×幅W×軸穴d×ボスb
48.6×50×12.2×63
使用軸
丸鋼(段引) Φ12×89L
フレーム形状
形状h×W1×W2×W3×t
90×69.6×13×89×2.3
機高 H
95.8
全長 L
1,800・2,400・3,000
ホイール間隔 P
50・75・100・150
カーブ中心径 R
1,000・1,200
ホイール1個当りの耐荷重(kg)
120
備考
軸は両端M8×12段引
単位:mm
