製品説明
外輪・ケースを平板からプレス加工し、めっきしたホイールで、安価タイプ。
製品画像
【メジャーグリーン】
※標準色は2.5G/17近似色です。
※標準色は2.5G/17近似色です。
仕様

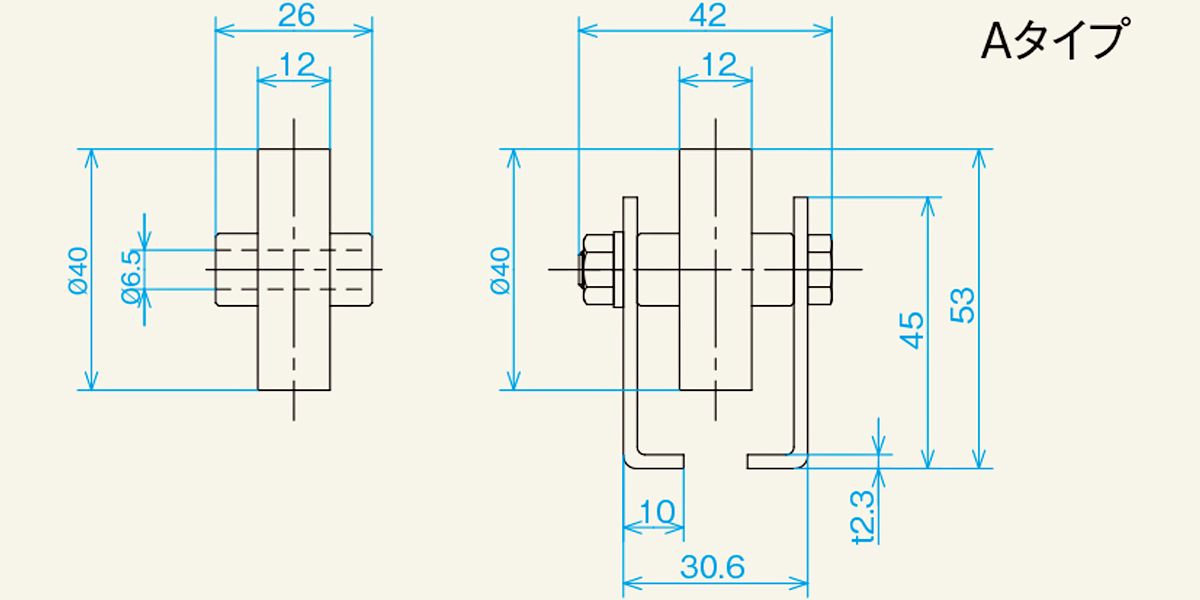

■図面
■仕様
| 型式 | W-40FL |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
40×12×6.5×26 |
| 使用軸 | M6 ×38L（六角） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 45×30.6×10×42×2.3 |
| 機高 Ｈ | 53 |
| 全長 Ｌ | 1,800・2,400・3,000 |
| ホイール間隔 P | 50・75・100 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 20 |
| 備 考 | |
| ストレート1000Lの重量目安（ｋｇ） 50P | 2.86 |
| ストレート1000Lの重量目安（ｋｇ） 75P | 2.50 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 2.35 |
単位：mm
