製品説明
外輪・ケースを平板からプレス加工し、めっきしたホイールで、安価タイプ。

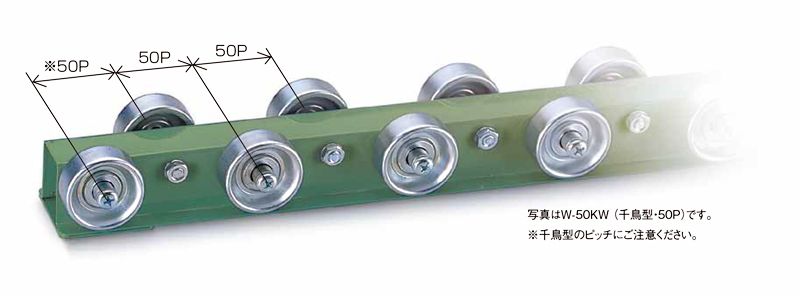

製品画像
【メジャーグリーン】
※標準色は2.5G/13近似色です。
※標準色は2.5G/13近似色です。
仕様

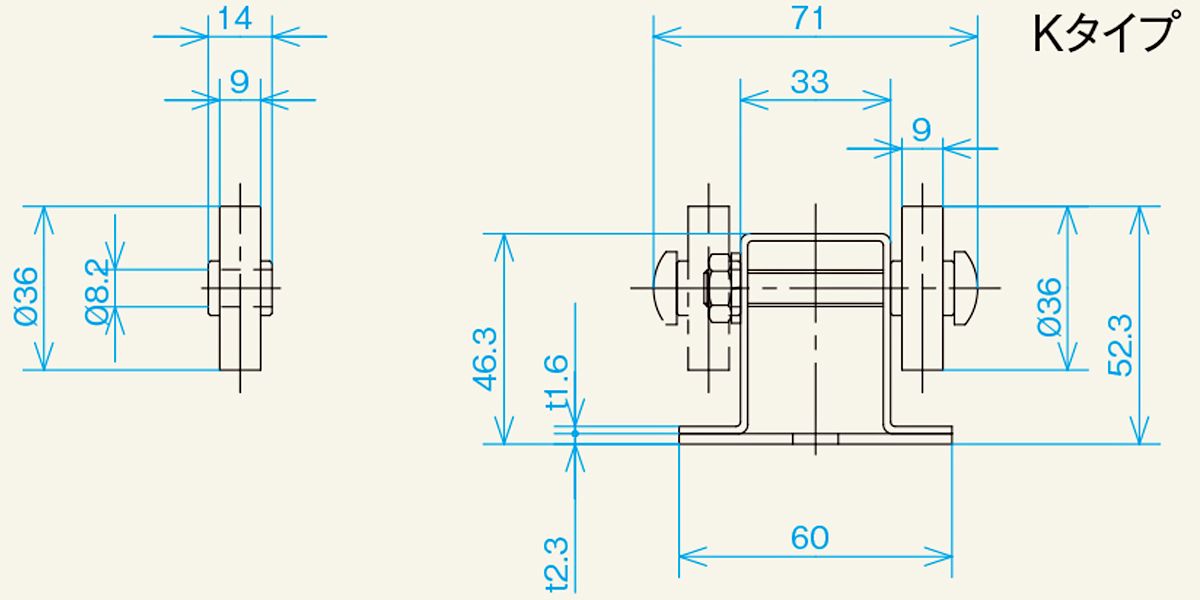

■図面
■仕様
| 型式 | W-36PBW |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
36×9×8.2×14 |
| 使用軸 | M8×55L（+ナベ） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 46.3×60×33×71× 1.6／2.3 |
| 機高 Ｈ | 52.3 |
| 全長 Ｌ | 1,800・2,400・3,000 |
| ホイール間隔 P | 50・75・100・150 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 20 |
| 備 考 | 千鳥型 |
単位：mm
