製品説明
外輪・内輪を丸鋼やパイプ等から削り出して加工したホイールです。
保持器（リティナー）により、鋼球どおしの接触がなくなり、プレスホイールに比べ回転が良くなるので、回転音が静かになります。
高品質タイプ。
保持器（リティナー）により、鋼球どおしの接触がなくなり、プレスホイールに比べ回転が良くなるので、回転音が静かになります。
高品質タイプ。
製品画像
【メジャーグリーン】
※標準色は2.5G/13近似色です。
※標準色は2.5G/13近似色です。
仕様

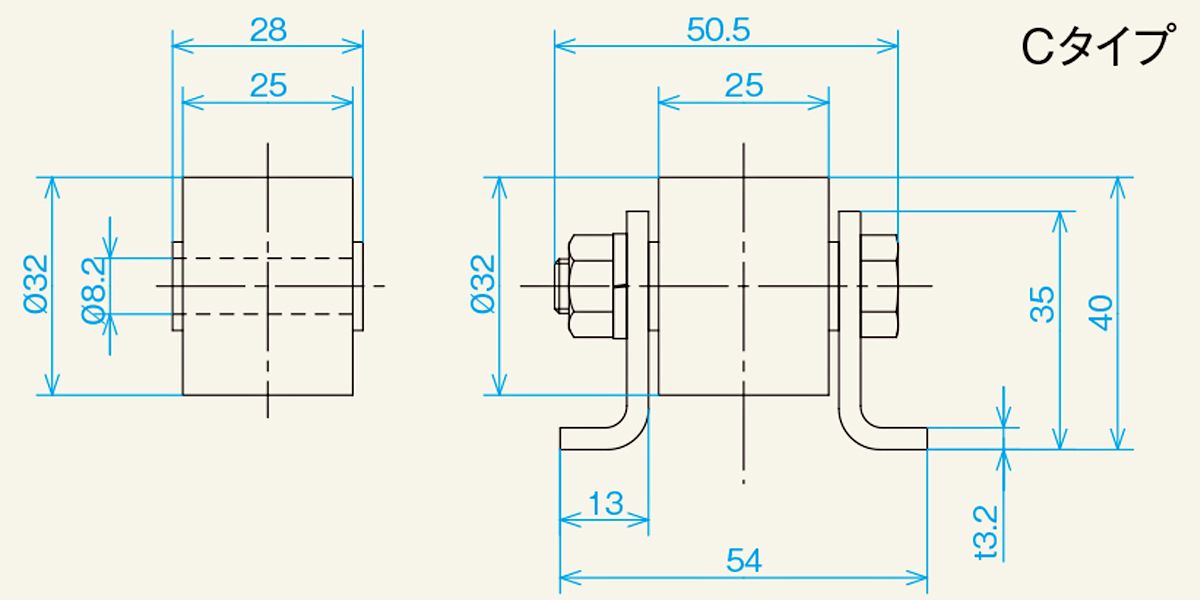

■図面
■仕様
| 型式 | W-32BSL |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
32×25×8.2×28 |
| 使用軸 | M8 ×45L（六角） |
| フレーム形状 形状ｈ×Ｗ1× Ｗ2×Ｗ3×t |
 35×54×13×50.5×3.2 |
| 機高 Ｈ | 40 |
| 全長 Ｌ | 1,000～3,000 500とび |
| ホイール 間隔 P | 40・70・100 |
| カーブ中心径 R | ー |
| ホイール1個当りの耐荷重（kg） | 90 |
| 備考 | 重荷重タイプ |
| ストレート1000Lの重量目安（ｋｇ） 40P | 5.57 |
| ストレート1000Lの重量目安（ｋｇ） 70P | 4.06 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 3.51 |
単位：mm
