製品説明
外輪・内輪を丸鋼やパイプ等から削り出して加工したホイールです。
保持器（リティナー）により、鋼球どおしの接触がなくなり、プレスホイールに比べ回転が良くなるので、回転音が静かになります。
高品質タイプ。
保持器（リティナー）により、鋼球どおしの接触がなくなり、プレスホイールに比べ回転が良くなるので、回転音が静かになります。
高品質タイプ。
製品画像
【メジャーグリーン】
※標準色は2.5G/10近似色です。
※標準色は2.5G/10近似色です。
仕様

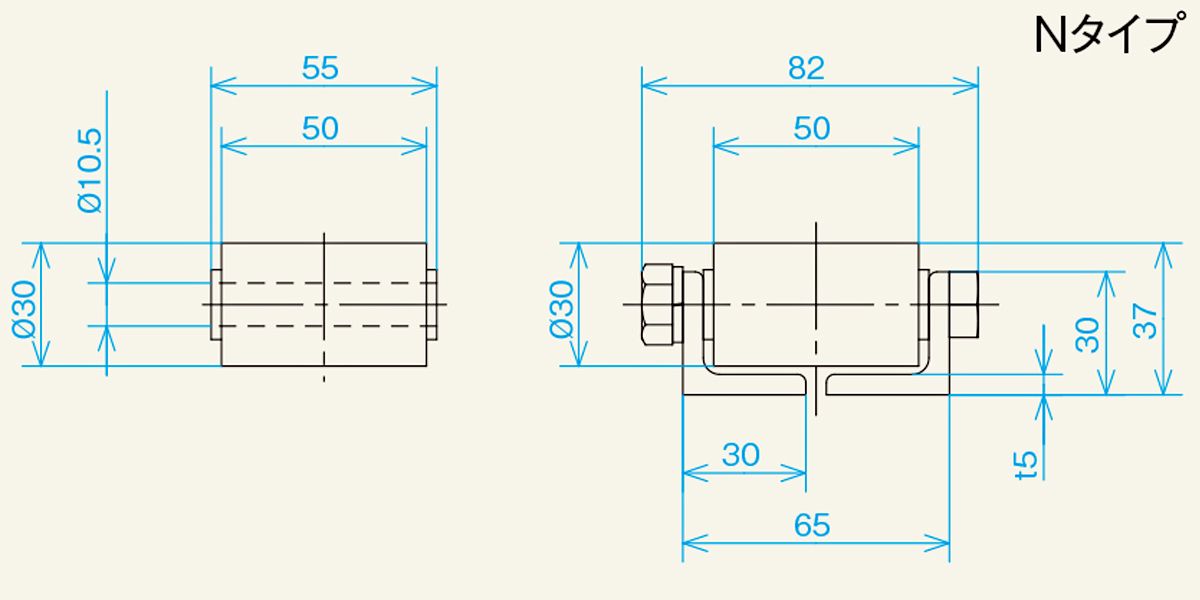

■図面
■仕様
| 型式 | W-30BSO |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
30×50×10.5×55 |
| 使用軸 | M10 ×75L（六角） |
| フレーム形状 形状ｈ×Ｗ1× Ｗ2×Ｗ3×t |
 30×65×30×82×5 |
| 機高 Ｈ | 37 |
| 全長 Ｌ | 1,000～3,000 500とび |
| ホイール 間隔 P | 35・50 |
| カーブ中心径 R | ー |
| ホイール1個当りの耐荷重（kg） | 160 |
| 備考 | 幅広型・重荷重タイプ |
| ストレート1000Lの重量目安（ｋｇ） 35P | 10.67 |
| ストレート1000Lの重量目安（ｋｇ） 50P | 8.86 |
単位：mm
