製品説明
スチール製フレームに樹脂製ホイールを組込んだタイプ。
軽量搬送に適します。
製品画像
【メジャーグリーン】
※標準色は2.5G6/3近似色です。
※標準色は2.5G6/3近似色です。
仕様

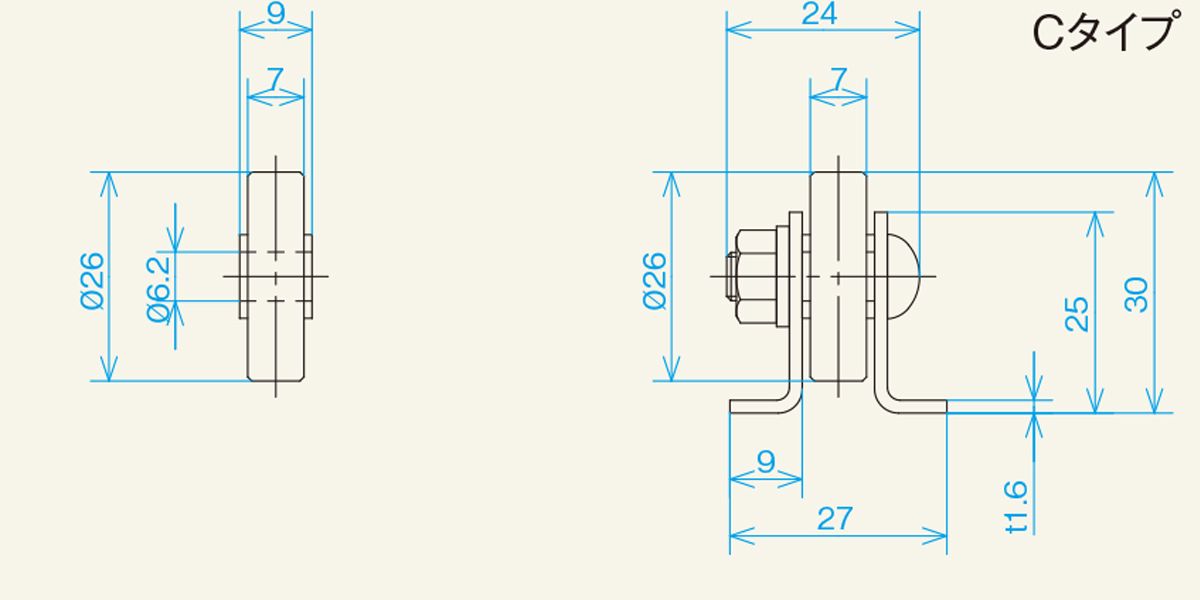

■図面
■仕様
| 型式 | W-26PML |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
26×7×6.2×9 |
| 使用軸 | M6×20L（＋ナベ） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 25×27×9×24×1.6 |
| 機高 Ｈ | 30 |
| 全長 Ｌ | 1,000・1,500・2,000 |
| ホイール間隔 P | 30・35 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 30 |
| 備考 | アセタール製 |
| ストレート1000Lの重量目安（ｋｇ） 30P | 1.23 |
| ストレート1000Lの重量目安（ｋｇ） 35P | 1.21 |
単位：mm
