製品説明
外輪・ケースを平板からプレス加工し、めっきしたホイールで、安価タイプ。
製品画像
【メジャーグリーン】
※標準色は2.5G/6近似色です。
※標準色は2.5G/6近似色です。
仕様

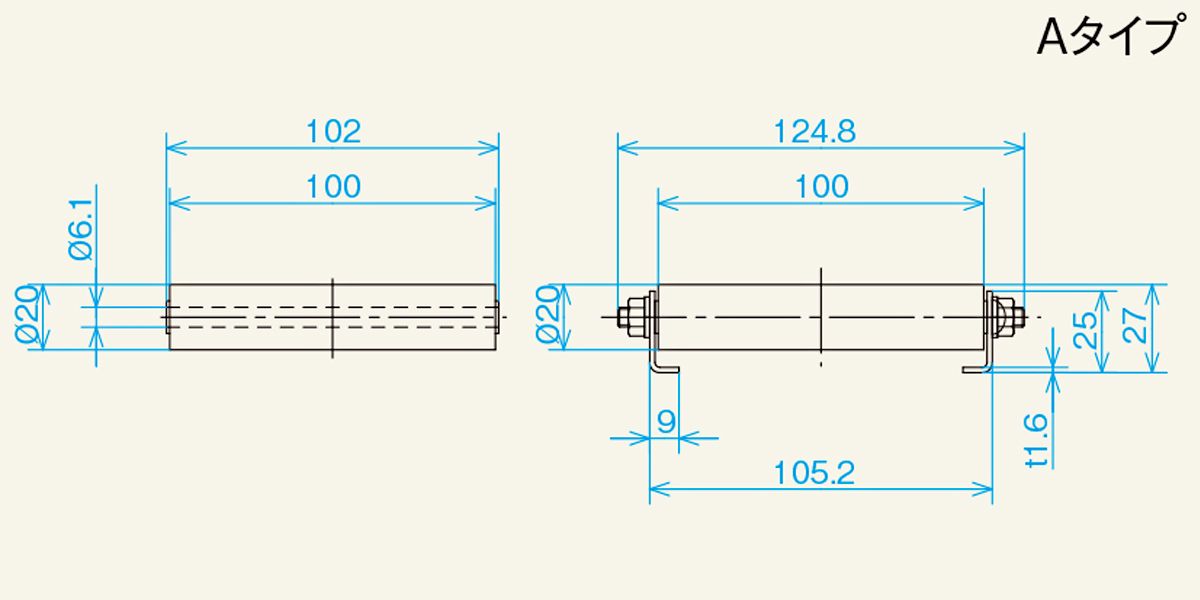

■図面
■仕様
| 型式 | W-20100TS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
20×100×6.1×102 |
| 使用軸 | M6 ×115L（＋ナベ） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 25×105.2×9×124.8×1.6 |
| 機高 Ｈ | 27 |
| 全長 Ｌ | 1,000・1,500・2,000 |
| ホイール間隔 P | 25・30・35 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 40 |
| 備 考 | W ベアリング |
| ストレート1,000Lの重量目安（kg） 25P | 8.30 |
| ストレート1,000Lの重量目安（kg） 30P | 7.21 |
| ストレート1,000Lの重量目安（kg） 35P | 6.58 |
単位：mm
