製品説明
スチール製フレームに樹脂製ホイールを組込んだタイプ。
軽量搬送に適します。

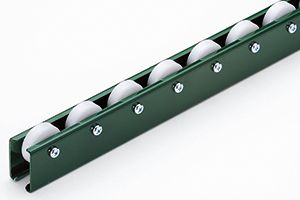

製品画像
【メジャーグリーン】
※標準色は2.5G6/3近似色です。
※標準色は2.5G6/3近似色です。
仕様

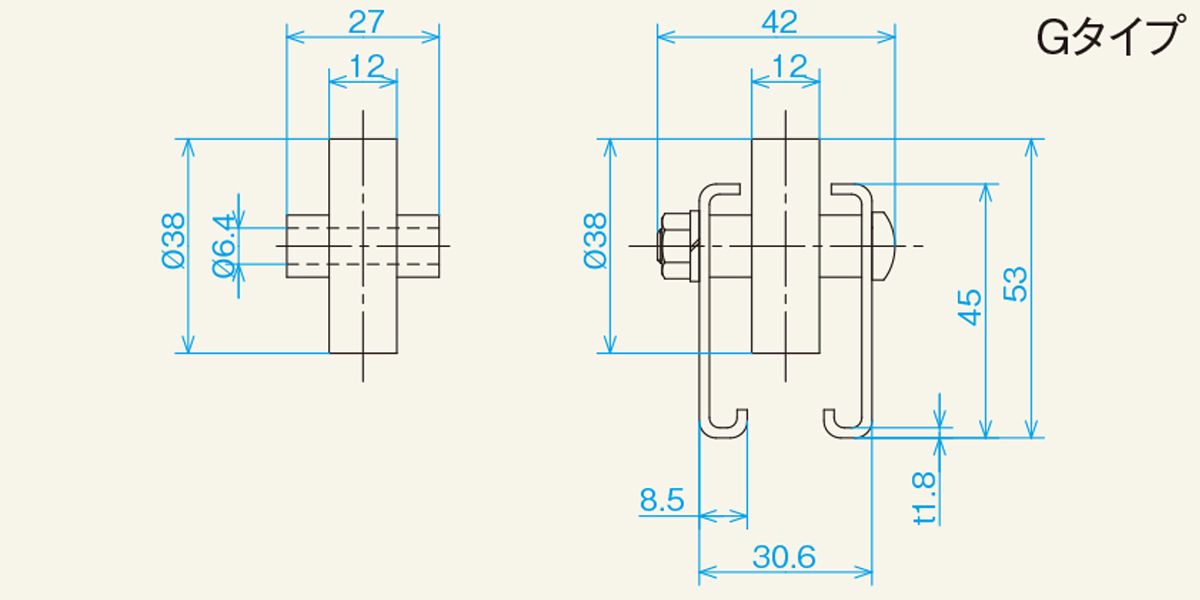

■図面
■仕様
| 型式 | SW-38GS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
38×12×6.4×27 |
| 使用軸 | M6×38L（＋ナベ） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 45×30.6×8.5×42×1.8 |
| 機高 Ｈ | 53 |
| 全長 Ｌ | 1,800・2,400・3,000 |
| ホイール間隔 P | 50・75・100・150 |
| カーブ中心径 R | 1,000・1,200 |
| ホイール1個当りの耐荷重（kg） | 30 |
| 備考 | アセタール製 ボール2列 |
| ストレート1000Lの重量目安（ｋｇ） 50P | 2.27 |
| ストレート1000Lの重量目安（ｋｇ） 75P | 2.03 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 1.94 |
| ストレート1000Lの重量目安（ｋｇ） 150P | 1.84 |
単位：mm
