製品説明

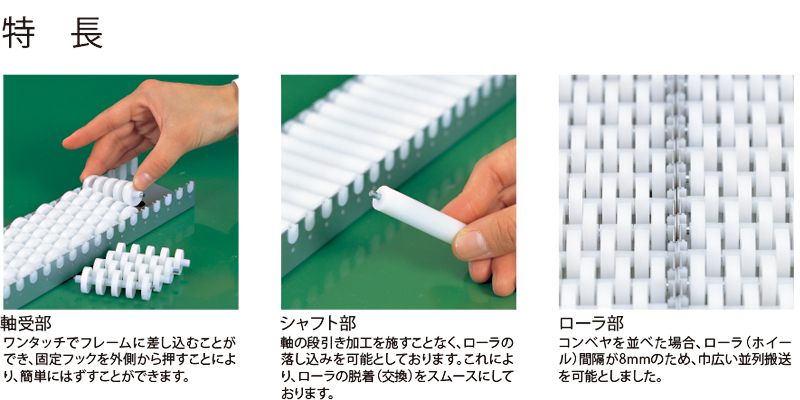

亜鉛めっきフレームを使用し、φ12ローラタイプで、ワンタッチでホイール・ローラをフレームから抜き差し可能です。ラック用・小物搬送等に適しています。

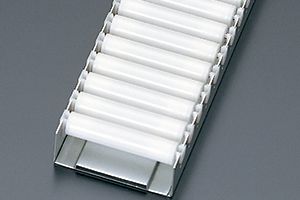

製品画像
仕様

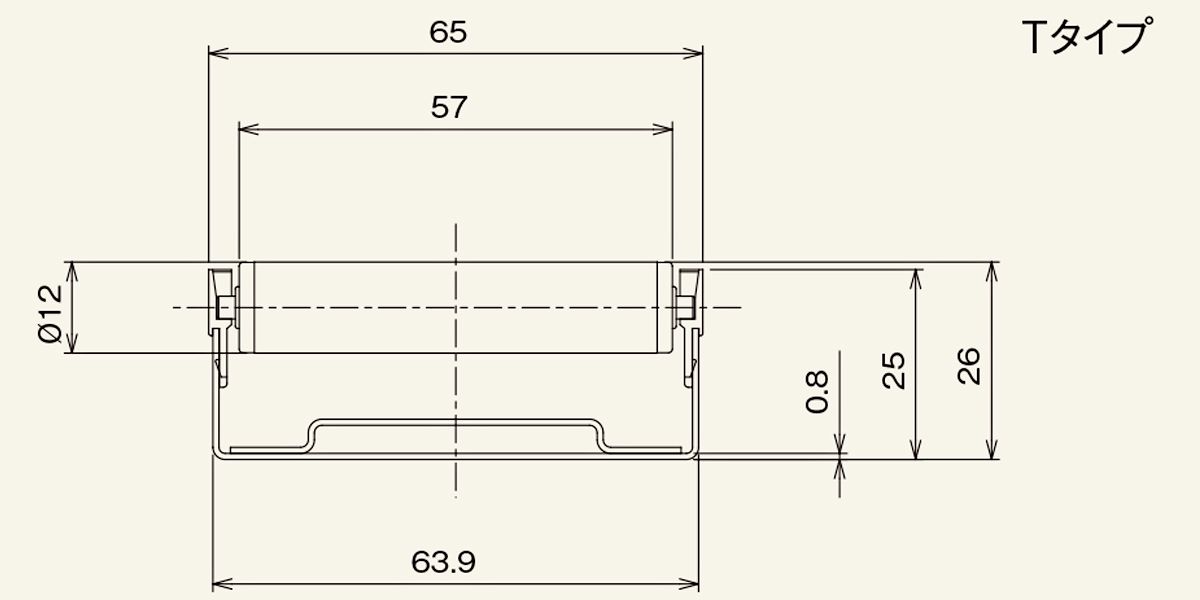

■図面
■仕様
| 型式 | MMR-1210SS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
12×57× 3.2×58 |
| 使用軸 | SS400 φ3×62.8L |
| フレーム形状 形状ｈ×Ｗ1×W2×t |
 25×63.9×65×0.8 |
| 機高Ｈ | 26 |
| 全長Ｌ | 2000 |
| ホイール間隔P | 14 |
| 1列当りの耐荷重（kg） | 5 |
| ホイール材質 | アセタール |
| フレーム材質 | 亜鉛めっき鋼版 |
| 備考 | ローラ型 |
・単位㎜
・MMR型は、フレームからのローラ上面が1mm のため、段ボール等の底面形状が柔らかい搬送物の場合は、ホイールタイプ（MMW型）のご使用をおすすめいたします。
・全長2,000Lの取り出し寸法は、ホイール・ローラタイプ共に端から13mm （両端）となります。
・2,000L以下の寸法も製作いたしますので、お問い合わせください。
・MMR型は、フレームからのローラ上面が1mm のため、段ボール等の底面形状が柔らかい搬送物の場合は、ホイールタイプ（MMW型）のご使用をおすすめいたします。
・全長2,000Lの取り出し寸法は、ホイール・ローラタイプ共に端から13mm （両端）となります。
・2,000L以下の寸法も製作いたしますので、お問い合わせください。
